0166433 SCHNEIDER NSYDLM24 Chasis modular 24m H400xW300
0166433 SCHNEIDER NSYDLM24 Chasis modular 24m H400xW300
  • Envolventes Industriales
  • INDUSTRIAL METAL
  • IND. METAL MURALES
Cod. 0166433   EAN 3606480162510 GAMA: PanelSeT CRN

SCHNEIDER ELECTRIC

SCHNEIDER NSYDLM24 Chasis modular 24m H400xW300

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

291,66€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: PanelSeT CRN

SCHNEIDER NSYDLM24 Chasis modular 24m H400xW300

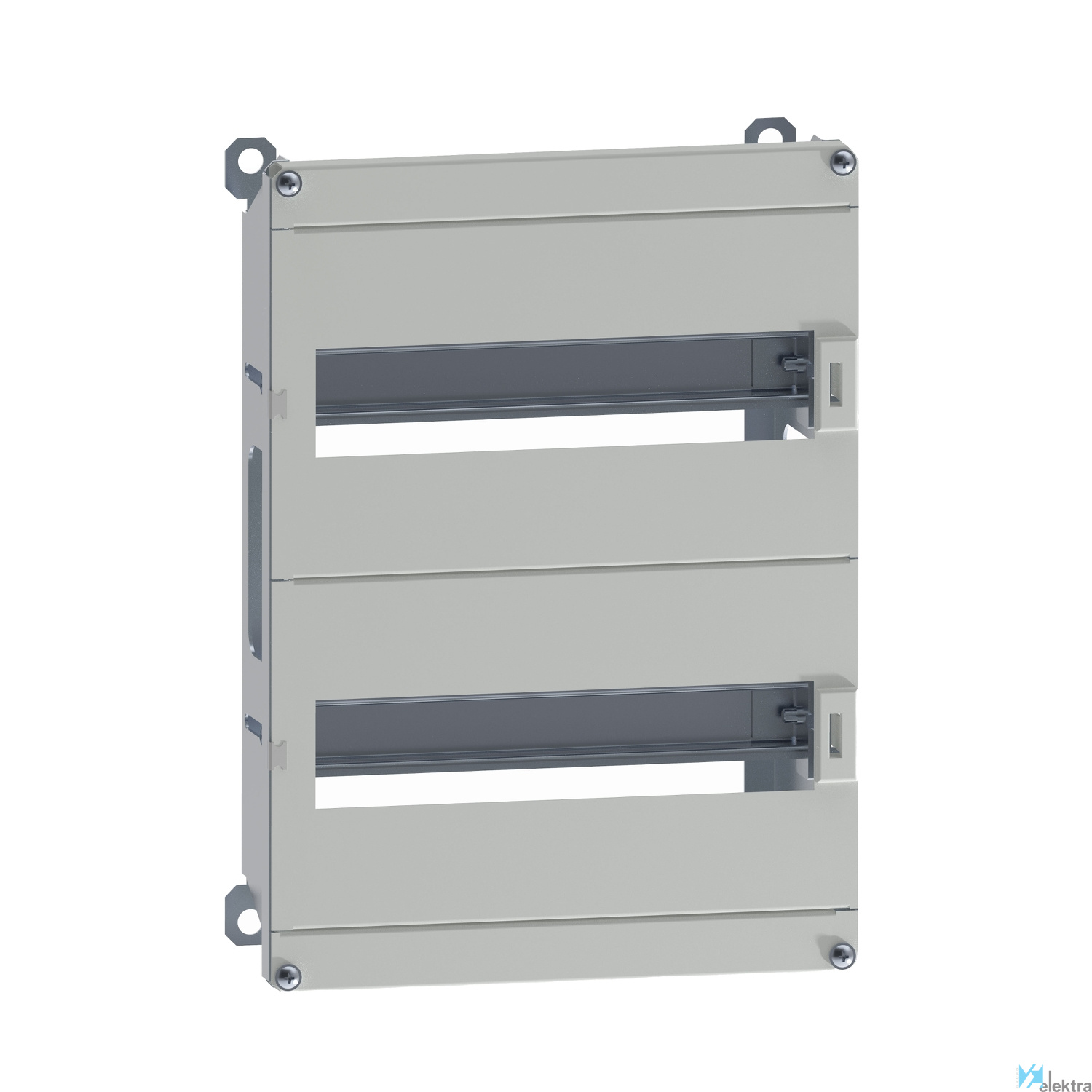

Chasis distribución modular tipo DLM para armario PanelSeT 24m H400xW300

Chasis DLM para las cajas PanelSeT S3D, PanelSeT S3X y PanelSeT CRN El chasis debe fijarse en la parte delantera del armario y de la guía deslizante mediante elementos de fijación, y en la parte trasera mediante soportes de sujeción. El ancho es de 255 mm La altura es de 353 mm La profundidad es de 101,5 mm El número de módulos de 18 mm es 24 (1 módulo = 2 pasos = 18 mm) El número de filas horizontales es 2 La profundidad del chasis se puede ajustar en altura de 40 a 85 mm para el carril DIN El producto está fabricado en acero gris (RAL 7035) La parte frontal es de color gris (RAL 7035) El número de orificios es 2 El kit está compuesto por 1 estructura de chasis, 2 tapas de acabado, 1 regleta de neutro/tierra de 2 x 16 mm² y 5 x 6 mm², y 2 paneles frontales con carriles DIN de 35 mm. La protección anticorrosión queda garantizada gracias a un revestimiento de polvo de poliéster.

Características básicas

Objeto Chasis
Nº de filas 2 horizontales
Color básico Gris
Módulos 24 de 18mm
Material Acero
Tipo de carcasa Placas ciegas y troqueladas
Montaje Soporte desplazable. Frontal del armario. Mediante elemento de fijación - en parte frontal y posteri
Acabado Poliéster pulverizado
Color Panel frontal: gris RAL 7035
Equipo 1 estructura de chasis. 2 cubierta de acabado. 1 regleta de tierra/neutro 2 x 16 mm² 5 x 6 mm². 2 ca
Nº RAL 7035
Conformidad con RoHS SI

Características detalladas

Anchura 255 mm
Con placa de montaje No
Tipo de cobertura Con muesca
Número de carriles DIN 2
Número de subdivisiones por carril DIN 12
Profundidad 101.5 mm
Con terminales N-PE Sí
Número de compartimentos para dispositivos ad 2
Altura 353 mm
Con cubierta Sí

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,37 x 0,27 x 0,12 (m)
  • Volumen: 0,01 m3
  • Peso: 2,54 kg

Embalaje 2

  • Cantidad mínima embalaje: 60
  • Cantidad máxima embalaje: 60
  • Medidas: 1,20 x 1,00 x 0,90 (m)
  • Volumen: 1,08 m3
  • Peso: 196,00 kg
