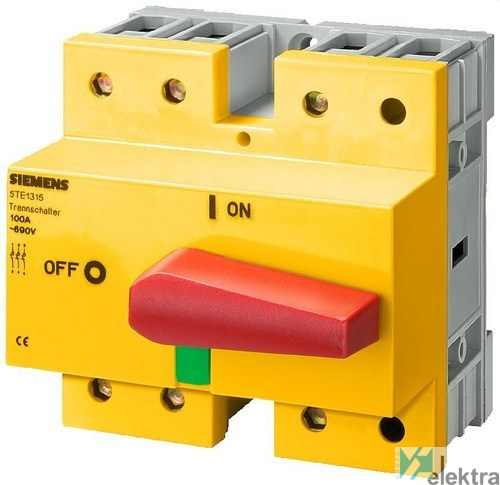

Objeto Seccionador
Tensión máx. de funcionamiento 690 V
Accionamiento motorizado integrado NO
Accionamiento motorizado opcional NO
Construcción de dispositivo Dispositivo completo en carcasa
Corriente de cortocircuito 10,0 kA
Corriente nominal 200,0 A
Nº de contactos auxiliares de intercambio 0.00 ~ 0.00
Nº de contactos auxiliares normalmente abiertos 4
Nº de polos 4
Nº de contactos auxiliares cerrados 0.00 ~ 0.00
Tensión nominal 24.00 ~ 690.00 V
Tipo de conexión Conexión roscada
Tipo de control Maneta
Grado de protección IP20
Ejecución como interruptor principal No
Ejecución como interruptor de mantenimiento/reparación Sí
Ejecución como interruptor de seguridad No
Ejecución como dispositivo de parada de emergencia No
Número de interruptores 1
Tensión de funcionamiento nominal máxima Ue CA 690 V
Tensión nominal de funcionamiento 24.0 ~690.0 V
Intensidad nominal permanente Iu 200 A
Corriente permanente asignada a AC-23, 400 V -99999 A
Corriente permanente asignada con AC-21, 400 V 200 A
Resistencia de corriente nominal de corta duración Icw 3 kA
Potencia de funcionamiento nominal a 400 V CA-23 88 kW
Corriente nominal de cortocircuito condicional Iq 10 kA
Número de polos 4
Número de contactos auxiliares normalmente abiertos 4
Accionamiento motorizado opcional No
Accionamiento motorizado integrado No
Liberación de tensión opcional No
Construcción del dispositivo Dispositivo completo en carcasa
Apto para montaje en suelo No
Apto para montaje frontal de 4 orificios No
Apto para montaje frontal central No
Apto para la instalación del distribuidor Sí
Apto para montaje intermedio No
Color del elemento de accionamiento Gris
Ejecución del elemento accionador Maneta
Interbloqueable No
Tipo de conexión del circuito de corriente principal Conexión roscada
Grado de protección (IP), frontal IP20
Grado de protección (NEMA) Otros
