  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0224189   EAN 3389110291872 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC1D18LE7 Cont 18A 1Na/1Nc 208V 50/60Hz

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

138,46€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

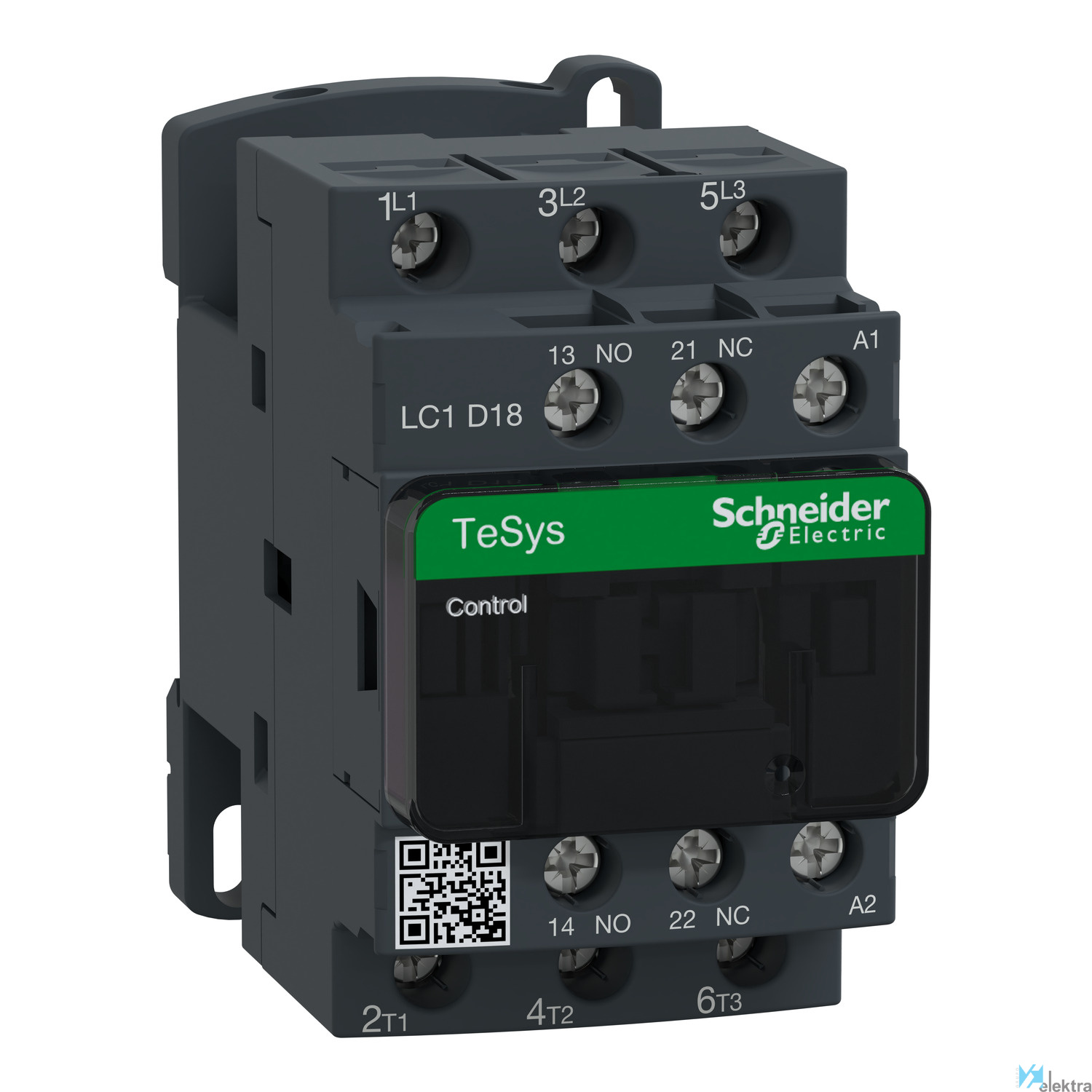

SCHNEIDER LC1D18LE7 Cont 18A 1Na/1Nc 208V 50/60Hz

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 208 V CA bobina

Contactor TeSys Deca, de 3 polos (3NO), para aplicaciones de control motor de hasta 18 A/690 V CA-3/3e (7,5 kW a 400 V). Se pueden utilizar para fabricar arrancadores de motor para prácticamente cualquier tipo de aplicación. Incluye una bobina de 208 V CA, 50/60 Hz, contactos auxiliares integrados 1 NA + 1 NC (con certificación NC Mirror) y conexión mediante terminales de abrazadera de tornillo. Para velocidades de operación hasta 3600 ciclos/hora y entornos hasta 60 °C, proporciona alta confiabilidad y durabilidad. Compacto (45 mm de ancho), montaje en carril DIN o fijación por tornillos. El contactor tiene una potencia nominal de 5 HP a 200-208 V CA, 5 HP a 240 V CA, 10 HP a 480 V CA y 15 HP a 600 V CA trifásico. Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine). Si se utiliza con un disyuntor de 480 V CA de hasta 60 A, este contactor puede alcanzar un SCCR de hasta 85 kA. Si se utiliza con un fusible de clase J o CC de hasta 600 V CA y 40 A, este contactor puede alcanzar un SCCR de hasta 100 kA. El contactor está equipado con una bobina de 208 V CA, 50/60 Hz. El contactor incorpora de serie un contacto auxiliar normalmente abierto y otro normalmente cerrado. El contacto NC cuenta con certificación Mirror. Los terminales de abrazadera de tornillo se utilizan para las conexiones de carga y auxiliares. Una amplia gama de accesorios permite satisfacer fácilmente los requisitos de la mayoría de las aplicaciones. El contactor mide 3,03 pulgadas de alto, 1,77 pulgadas de ancho y 3,39 pulgadas de profundidad. Pesa 0,73 libras. El contactor cuenta con las certificaciones UL, CSA, IEC, CCC, EAC y las normas marítimas.

Características básicas

Objeto Conector
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de alimentación : 1.7 N.m - Circuito de control : 1.7 N.m
Grado de contaminación 3
Endurancia mecánica 15 Mciclos
Durabilidad eléctrica 1.65 Mciclos 18 A AC-3 en Ue <= 440 V. 1 Mciclos 32 A AC-1 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 300 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 18 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 32 A (<= 60 °C) a <= 440 V CA AC-1
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Potencia de motor 1.00 ~ 10.00 HP
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -20.00 ~ 60.00 °C
Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Voltaje nominal de suministro piloto piloto p 208 V
Potencia de funcionamiento nominal en CA-3, 4 7.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 V
Voltaje de funcionamiento a 60 Hz CA 440 V
Profundidad 86 mm
Corriente de funcionamiento nominal Ie en CA- 18 A
Tipo de tensión de accionamiento AC
Altura 77 mm

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,12 x 0,10 x 0,05 (m)
  • Volumen: 0,00 m3
  • Peso: 0,36 kg

Embalaje 2

  • Cantidad mínima embalaje: 15
  • Cantidad máxima embalaje: 15
  • Medidas: 0,40 x 0,30 x 0,15 (m)
  • Volumen: 0,02 m3
  • Peso: 5,65 kg

Embalaje 3

  • Cantidad mínima embalaje: 240
  • Cantidad máxima embalaje: 240
  • Medidas: 0,60 x 0,80 x 0,75 (m)
  • Volumen: 0,36 m3
  • Peso: 98,32 kg
