Grupo Elektra : 0224762 SCHNEIDER LC1DT80ABD Cont Ever 4P Ac1 415V 80A 24V

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

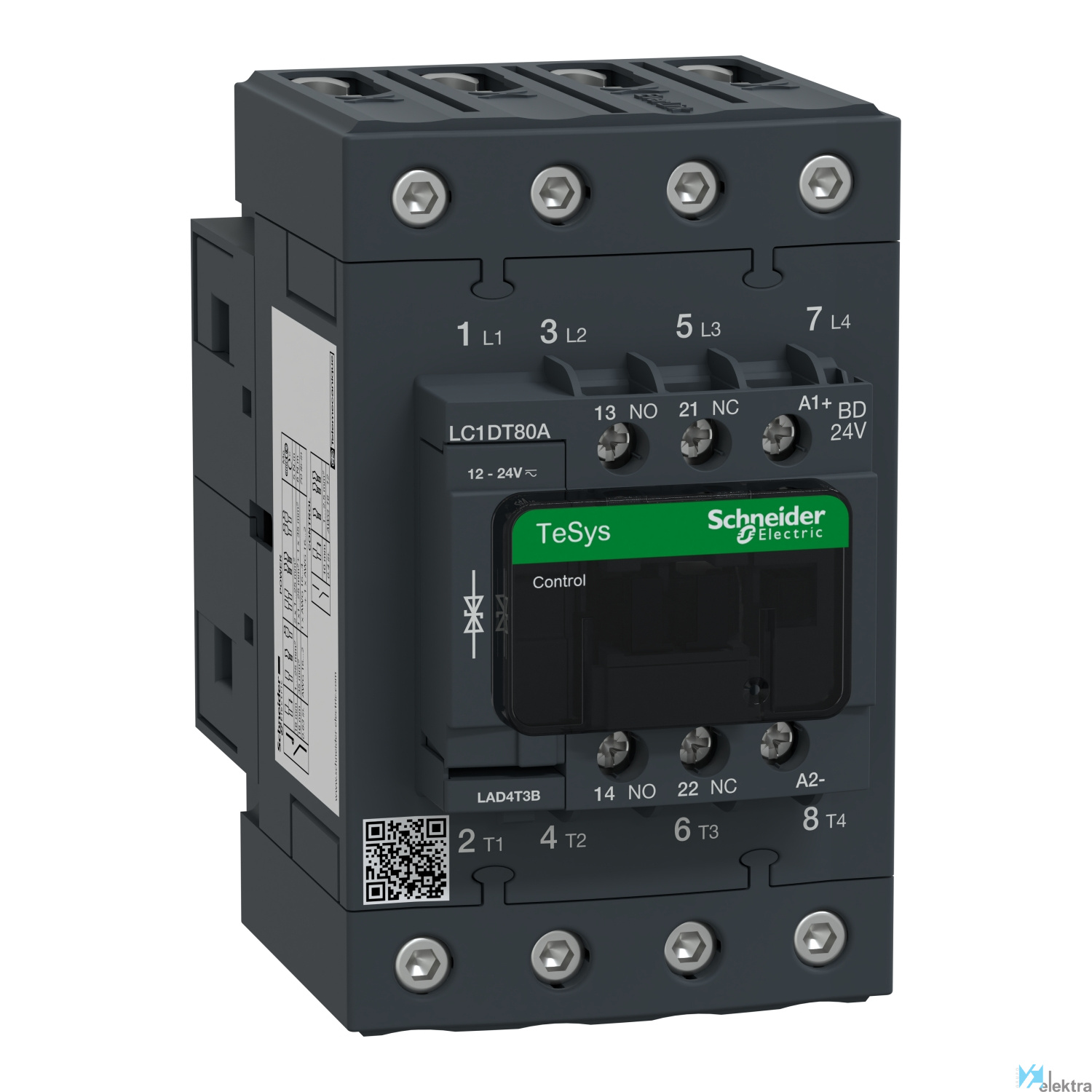

SCHNEIDER LC1DT80ABD Cont Ever 4P Ac1 415V 80A 24V

Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 80 A - 24 V CC bobina standard

Contacor 4 polos - 80A - 690V AC-1 para aplicaciones de carga no inductiva. Para velocidades de operación hasta 3600 ciclos/hora y ambientes hasta 60°C, obtiene alta confiabilidad y durabilidad. Compacto (70mm de ancho), montaje en riel DIN o fijación al tornillo. Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine), cumplimiento de Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Cadencia máxima 3600 cyc/h a <= 60 °C

Capacidad de corte 1000 A a 440 V para circuito de alimentación conforme con IEC 60947

Durabilidad eléctrica 1.4 Mciclos 80 A AC-1 en Ue <= 440 V

Endurancia mecánica 10 Mciclos

Impedancia 1.6 mOhm en 50 Hz - Ith 80 Afor circuito de alimentación

Intensidad 80 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación

Nº de contactos 4 NO

Nº de polos 4P

Par de apriete Circuito de control: 1.7 N.m - Circuito de alimentación: 2.5 N.m

Temperatura de trabajo -5.00 ~ 60.00 °C

Tensión de aislamiento 600.00 ~ 690.00 V

Cubierta Con

Tratamiento TH conforme con IEC 60068-2-30

Alto 122 mm

Ancho 70 mm

Profundidad 120 mm

Peso 1225 kg

Altitud de trabajo 3000 m sin reducción temperatura

Montaje Placa. Carril

Categoría de empleo AC-1

Categoría de sobretensión III

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Grado de contaminación 3

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 70 mm

Número de contactos normalmente abiertos como 4

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Profundidad 120 mm

Corriente de funcionamiento nominal Ie en CA- 80 A

Altura 122 mm

Tipo de tensión de accionamiento CC

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,15 x 0,14 x 0,08 (m)
Volumen: 0,00 m3
Peso: 1,15 kg

Embalaje 2

Cantidad mínima embalaje: 7
Cantidad máxima embalaje: 7
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 8,35 kg

Embalaje 3

Cantidad mínima embalaje: 56
Cantidad máxima embalaje: 56
Medidas: 0,80 x 0,60 x 0,45 (m)
Volumen: 0,22 m3
Peso: 71,50 kg
