Grupo Elektra : 0224874 SCHNEIDER LC1K090085E7 Minicont. K Tetrap. 9A 48V

GAMA: TeSys K contactors

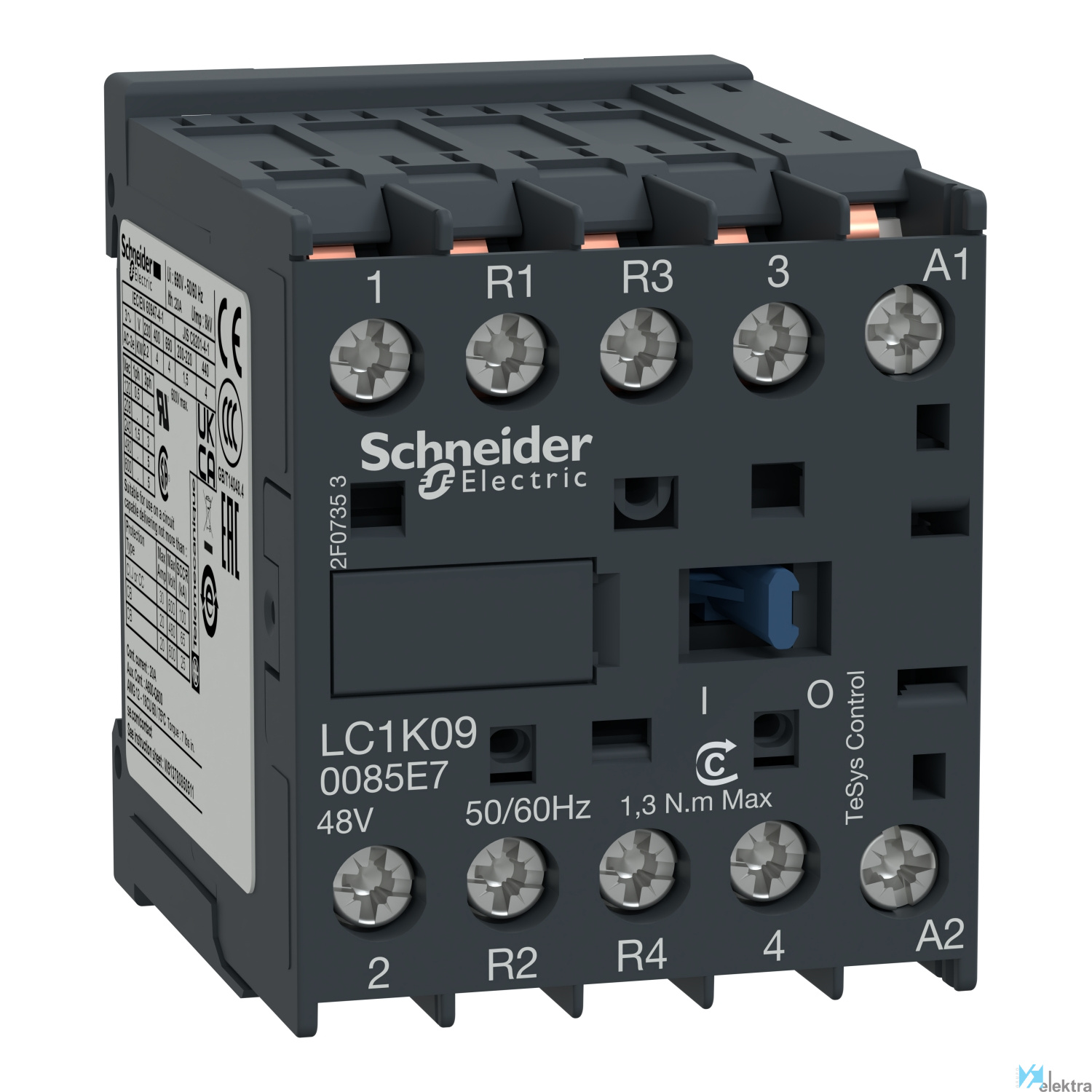

SCHNEIDER LC1K090085E7 Minicont. K Tetrap. 9A 48V

Contactor TeSys K - 4P(2 NA+2 NF) - AC-1 - <= 440 V 20 A - 48 V bobina CA

Contactor TeSys K de 4 polos (2 NA + 2 NC) para aplicaciones de control de cargas no inductivas de hasta 20 A/690 V AC-1 Proporciona una bobina de 48 V CA a 50/60 Hz, sin contacto auxiliar integrado, con conexión mediante terminales para soldar para tarjetas de circuito impreso. Proporciona fiabilidad y durabilidad en aplicaciones estándar con velocidades de maniobra de hasta 600 ciclos/hora y entornos con una temperatura máxima de 50 °C. Muy compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión 690 V CA 50/60 Hz para circuito de alimentación

Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660

Endurancia mecánica 10 Mciclos

Durabilidad eléctrica 0.18 Mciclos 20 A AC-1 en Ue <= 440 V

Tipo de control CA 50/60 Hz

Categoría de empleo AC-1

Nº de polos 4P

Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1

Tensión de aislamiento 690 V para circuito de alimentación conforme con IEC 60947-4-1. 600 V para circuito de alimentación

Montaje Circuito impreso

Capacidad de corte 110 A a 415 V conforme con IEC 60947. 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme co

Intensidad 20 A (<= 50 °C) a <= 440 V CA AC-1 para circuito de alimentación. 16 A (<= 70 °C) en 690 V CA AC-1 p

Altitud de trabajo 2000 m sin reducción temperatura

Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016

Certificaciones CSA. UL

Conformidad con RoHS SI

Categoría de sobretensión III

Temperatura de trabajo -25.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión PCB

Anchura 45 mm

Voltaje nominal de suministro piloto piloto p 48 ~48 V

Número de contactos normalmente cerrados como 2

Número de contactos normalmente abiertos como 2

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Profundidad 57 mm

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Corriente de funcionamiento nominal Ie en CA- 20 A

Tipo de tensión de accionamiento AC

Altura 58 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,07 x 0,06 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,20 kg

Embalaje 2

Cantidad mínima embalaje: 50
Cantidad máxima embalaje: 50
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 10,50 kg

Entrega a consultar
