Grupo Elektra : 0224888 SCHNEIDER LC1K09015B7 Minicont. K Trip. 9A 24V

GAMA: TeSys K contactors

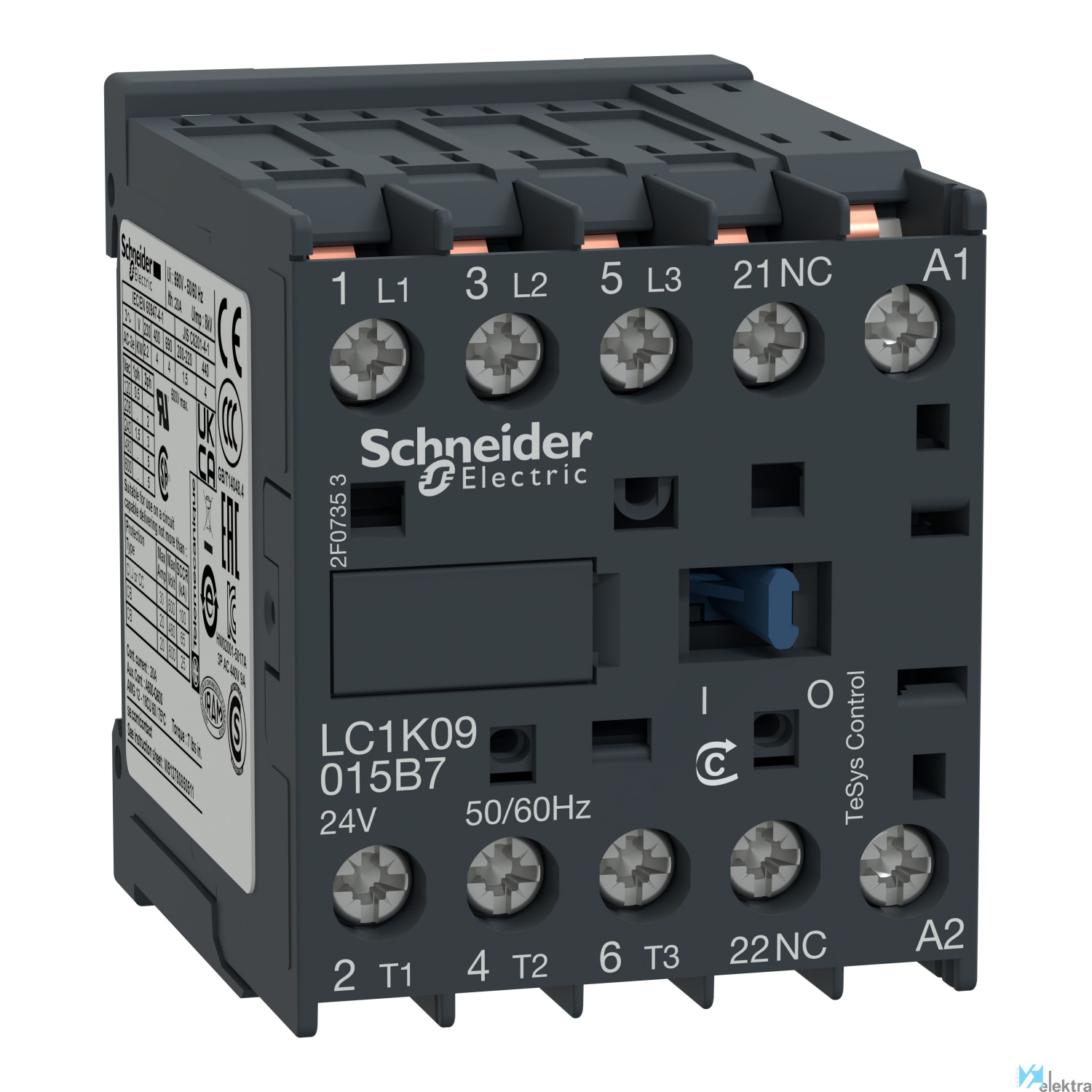

SCHNEIDER LC1K09015B7 Minicont. K Trip. 9A 24V

Contactor TeSys K - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V bobina CA

MINICONTACTOR 9A 3 POLOS 24V CORRIENTE ALTERNA 50/60Hz

Características básicas

Objeto Conector

Tensión 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización

Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660

Endurancia mecánica 10 Mciclos

Durabilidad eléctrica 0.18 Mciclos 20 A AC-1 en Ue <= 440 V. 1.3 Mciclos 9 A AC-3 en Ue <= 440 V

Tipo de control CA 50/60 Hz

Categoría de empleo AC-1. AC-3. AC-4

Nº de polos 3P

Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Circuito impreso

Capacidad de corte 110 A a 415 V conforme con IEC 60947. 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme co

Intensidad 9 A a <= 440 V CA AC-3 para circuito de alimentación. 20 A (<= 50 °C) a <= 440 V CA AC-1 para circui

Altitud de trabajo 2000 m sin reducción temperatura

Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016

Certificaciones CSA. UL

Potencia de motor 4 kW a 380...415 V CA 50/60 Hz. 4 kW en 440 V CA 50/60 Hz. 4 kW en 480 V CA 50/60 Hz. 4 kW en 500...

Conformidad con RoHS SI

Categoría de sobretensión III

Temperatura de trabajo -25.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión PCB

Anchura 45 mm

Voltaje nominal de suministro piloto piloto p 24 ~24 V

Potencia de funcionamiento nominal en CA-3, 4 4 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Profundidad 57 mm

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Corriente de funcionamiento nominal Ie en CA- 9 A

Corriente de funcionamiento nominal Ie a 400 6 A

Tipo de tensión de accionamiento AC

Altura 58 mm

Potencia nominal de funcionamiento a 400 V, C 2.2 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,07 x 0,06 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,21 kg

Entrega a consultar
