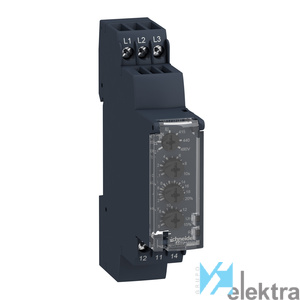

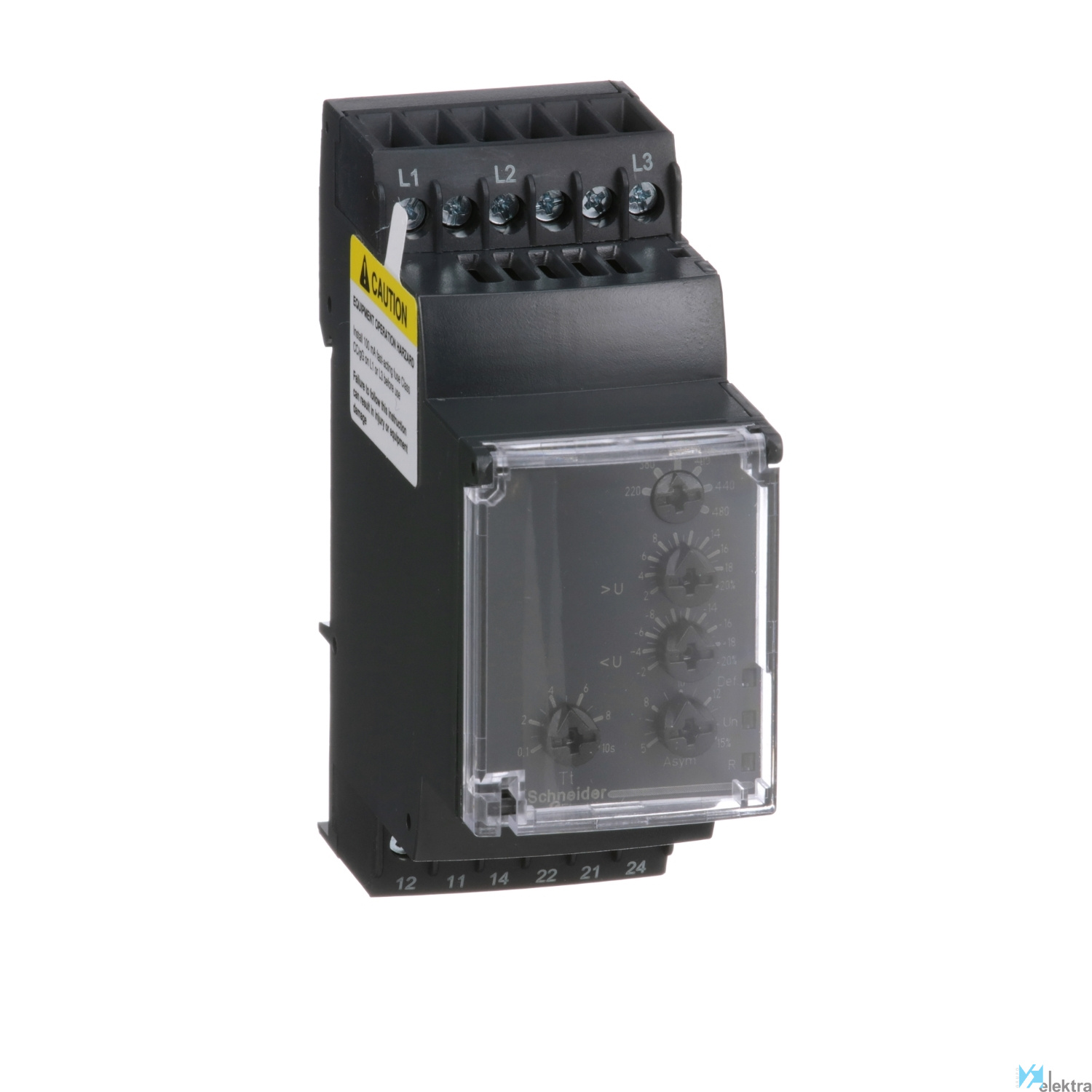

Objeto Relé
Normas EN/IEC 60255-1
Par de apriete 0.6...1 N.m de acuerdo con IEC 60947-1
Humedad relativa de trabajo 95 % en 55 °C de acuerdo con IEC 60068-2-30
Grado de contaminación 3 conforme con IEC 60664-1
Tiempo de respuesta < 200 ms en caso de fallo
Endurancia mecánica <= 30000000 ciclos
Endurancia eléctrica 100000 ciclos
Material Carcasa de plástico autoextinguible
Categoría de empleo AC-12 conforme con IEC 60947-5-1. AC-13 conforme con IEC 60947-5-1. AC-14 conforme con IEC 60947-5-1
Retardo <= 650 ms
Tensión de aislamiento 400 V de acuerdo con IEC 60664-1
Montaje Carril DIN simétrico de 35 mm conforme con EN/IEC 60715
Grado de protección IP20/IP30
Corriente de salida 5 A
Frecuencia 50/60 Hz +/- 10 %
Resistencia al choque 15 gn para 11 ms de acuerdo con IEC 60255-21-1
Resistencia a vibraciones 0,35 mm (f = 5...57.6 Hz) de acuerdo con IEC 60068-2-6. 1 gn (f = 57.6...150 Hz) de acuerdo con IEC
Certificaciones CSA. C-Tick. GL. GOST. UL
Conformidad con RoHS SI
Categoría de sobretensión III conforme con IEC 60664-1
Temperatura de trabajo -20.00 ~ 50.00 °C
Aplicaciones Alimentación trifásica
Ejecución de la conexión eléctrica Conexión roscada
Tipo de tensión de funcionamiento CC
Altura 90 mm
Tiempo máximo de retardo de respuesta permiti 0.65 s
Anchura 35 mm
Rango de medición de tensión 194 ~528 V
Función de supervisión de secuencia de fase Sí
Función de detección de sobretensión Sí
Función de detección de asimetría Sí
Función de detección de pérdida de fase Sí
Profundidad 72 mm
Función de detección de subtensión Sí
Número de contactos inversores 2
Con abrazaderas extraíbles No
Tiempo máximo de retardo de desconexión permi 10 s
Tiempo mínimo de retardo de desconexión ajust 0.1 s
