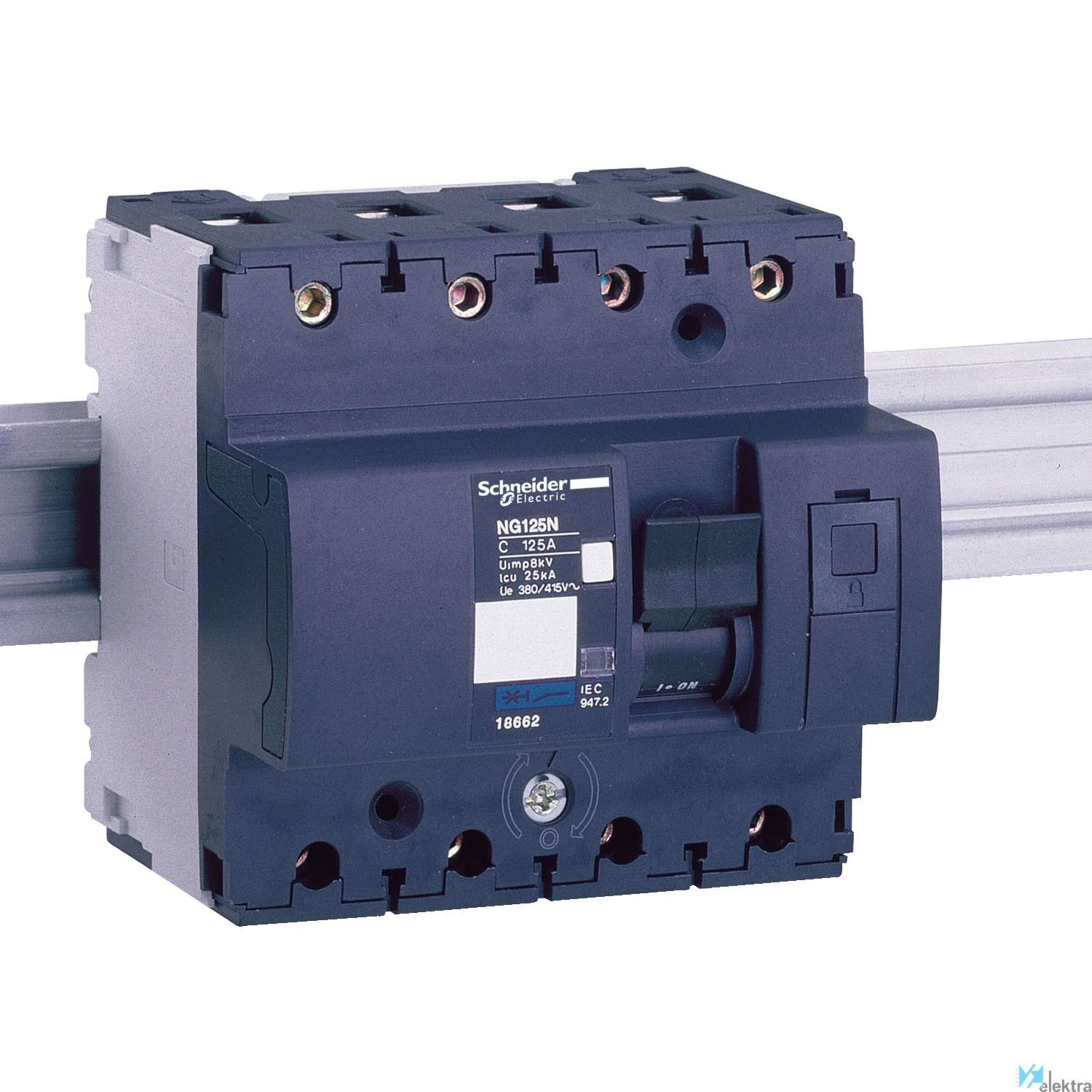

SCHNEIDER 18810 NG125L C 4P 10A

GAMA: Acti9 NG125

SCHNEIDER 18810 NG125L C 4P 10A

Magnetotérmico, Acti9 NG125L, 4P, 10 A, C curva, 50 kA (IEC 60947-2)

Este producto Acti9 NG125L es un interruptor automático de baja tensión. Se trata de un interruptor automático 4P con 4 polos protegidos y 10 A en corriente nominal y curva de disparo C. La capacidad nominal de corte en cortocircuito sube hasta 100 kA a 220 VCA a 240 VCA conforme al estándar EN/IEC 60947-2 y 100 kA a 220 VCA a 240 VCA conforme al estándar EN/IEC 60947-2. Cumple las normas residenciales EN/IEC 60898-1 y la norma industrial EN/IEC 60947-2. Este pequeño interruptor automático protege los circuitos contra cortocircuitos y sobrecargas de corriente. Es apto para el aislamiento en el sector industrial según la norma IEC/EN 60947-2. El disparo por fallo se indica mediante una luz indicadora de estado mecánica roja en la parte frontal del interruptor automático. Tiene una resistencia eléctrica que va hasta 10000 ciclos y una resistencia mecánica que va hasta 20000 ciclos. La tensión de funcionamiento de Ue va de 380 VCA a 415 VCA. La tensión de aislamiento nominal Ui es de 690 VCA. La tensión nominal soportada a impulso Uimp es de 8 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Es de montaje en carril DIN. Su anchura es de 12 parcelas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. Las dimensiones son (An) 108 mm x (Al) 103 mm x (Pr) 81 mm. El peso es de 0,96 kg. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en la carcasa. La temperatura de funcionamiento es de -30 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 70 °C.
