Grupo Elektra : 0261042 SCHNEIDER 18831 NG125L D 1P 16A

GAMA: Acti9 NG125

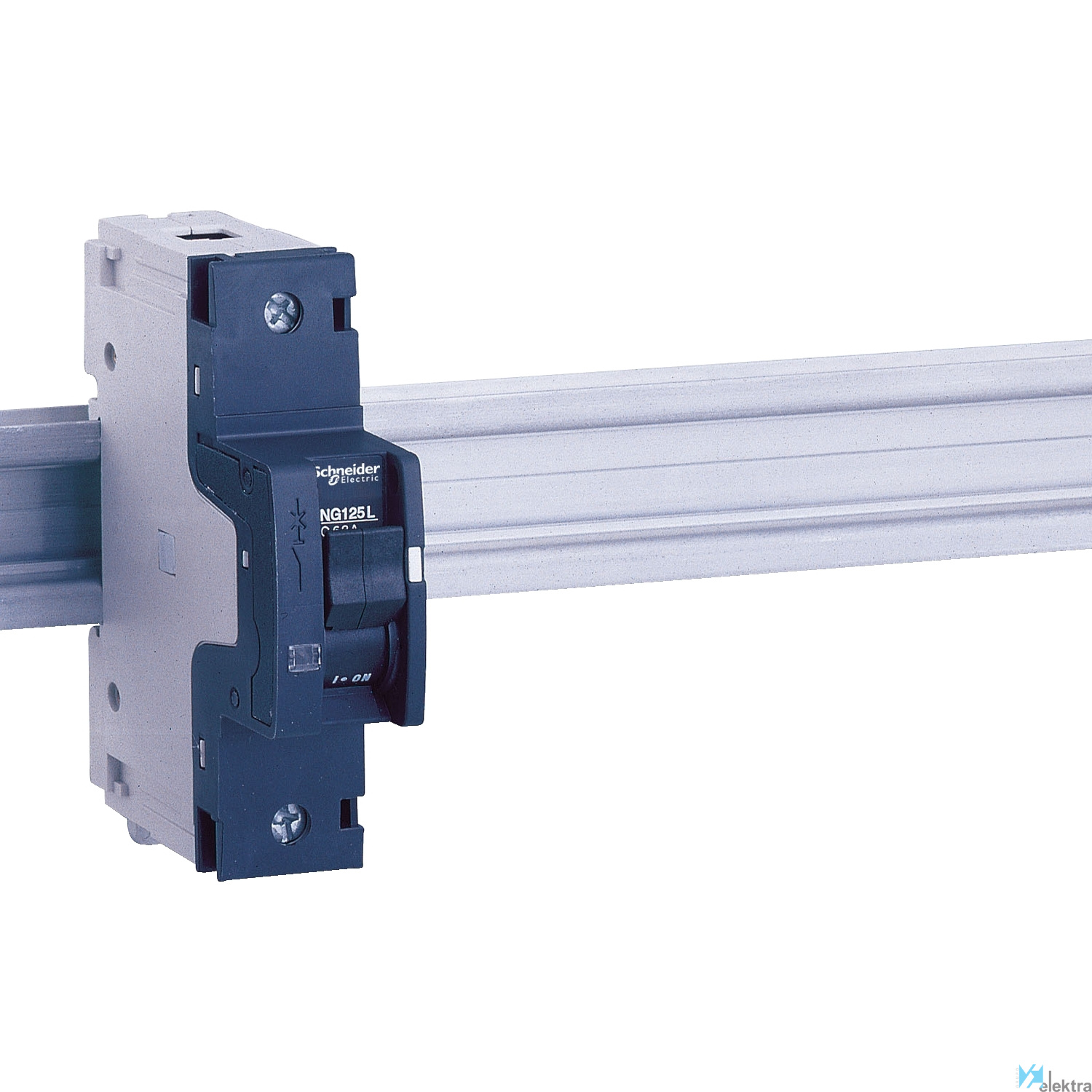

SCHNEIDER 18831 NG125L D 1P 16A

Magnetotérmico, Acti9 NG125L, 1P, 16 A, D curva, 50 kA (IEC 60947-2)

NG125, Interruptor automático magnetotérmico, NG125L, 1p, 16A, curva D. Aplicación de dispositivo: distribución - gama de producto: NG125 - gama: Acti 9 - nombre del producto: NG125 - tipo de producto o componente: interruptor automático en miniatura - tipo de red: CA, CC - tecnología de unidad de disparo: térmico-magnético - poder de corte: 100 kA Icu conforme con EN/IEC 60947-2 - 110...130 V CA 50/60 Hz, 12.5 kA Icu conforme con EN/IEC 60947-2 - 380...415 V CA 50/60 Hz, 36 kA Icu conforme con EN/IEC 60947-2 - <= 144 V CC, 50 kA Icu conforme con EN/IEC 60947-2 - 12 V CC, 50 kA Icu conforme con EN/IEC 60947-2 - 125 V CC, 50 kA Icu conforme con EN/IEC 60947-2 - 220...240 V CA 50/60 Hz.

Características básicas

Objeto Interruptor automático

Tensión 12 V CC. 125 V CC. 220...240 V CA 50/60 Hz. 380...415 V CA 50/60 Hz. 110...130 V CA 50/60 Hz. <= 144

Resistencia al impacto IK05

Normas EN/IEC 60947-2

Par de apriete 3.5 Nm

Paso 3 de 9mm

Humedad relativa de trabajo 95 % 55 °C

Grado de contaminación 3 conforme con IEC 60947-2

Endurancia mecánica 20000 ciclos

Durabilidad eléctrica 10000 ciclos

Tropicalización 2 conforme con IEC 60068-1

Tipo de control Maneta. Prueba de disparo manual

Categoría de empleo Categoría A conforme con IEC 60947-2

Nº de polos 1P

Tensión de aislamiento 690 V CA 50/60 Hz conforme con EN/IEC 60947-2

Montaje Ajustable en clip en carril DIN simétrico de 35 mm

Tipo de red CA. CC

Grado de protección IP20

Frecuencia 50.00 ~ 60.00 Hz

Intensidad 16 A a 40 °C

Altitud de trabajo 2000 m

Categoría de sobretensión IV

Temperatura de trabajo -30.00 ~ 70.00 °C

Características detalladas

Frecuencia 50 ~60 Hz

Profundidad de instalación 47 mm

Número de polos (total) 1

Ancho en número de espacios modulares 1.5

Tensión de aislamiento nominal Ui 690 V

Número de polos protegidos 1

Equipos adicionales posibles Sí

Poder de corte asignado Icu según EN 60947-2 12.5 kA

Resistencia a picos de tensión asignada (Uimp 8 kV

Grado de protección (IP) IP20

Corriente nominal 16 A

Tensión nominal 400 V

Curva de disparo D

Acoplamiento de conductor neutro No

Montaje empotrado No

Tipo de tensión CA/CC

Protección contra explosiones No

Sección de conductor conectable sólido 1.5 ~50 mm²

Categoría de sobretensión 4

Temperatura ambiente durante el funcionamient -30 ~70 °C

Sección de conductor conectable 1 ~35 mm²

Grado de contaminación 3

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,11 x 0,08 x 0,03 (m)
Volumen: 0,00 m3
Peso: 0,25 kg

Embalaje 2

Cantidad mínima embalaje: 12
Cantidad máxima embalaje: 12
Medidas: 0,36 x 0,12 x 0,09 (m)
Volumen: 0,00 m3
Peso: 3,04 kg

Embalaje 3

Cantidad mínima embalaje: 72
Cantidad máxima embalaje: 72
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 18,70 kg
