SCHNEIDER 18849 NG125L D 3P 16A

GAMA: Acti9 NG125

SCHNEIDER 18849 NG125L D 3P 16A

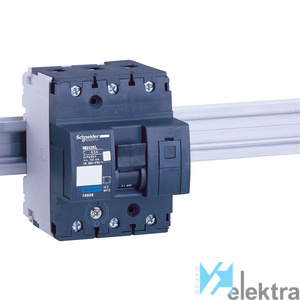

Magnetotérmico, Acti9 NG125L, 3P, 16 A, D curva, 50 kA (IEC 60947-2)

Este producto Acti9 NG125L es un interruptor automático de baja tensión. Se trata de un interruptor automático de 3P con 3 polos protegidos y 16 A de corriente nominal In y curva de disparo D. La capacidad nominal de corte en cortocircuito sube hasta 100 kA a 220 VCA a 240 VCA conforme al estándar EN/IEC 60947-2 y 100 kA a 220 VCA a 240 VCA conforme al estándar EN/IEC 60947-2. Cumple las normas residenciales EN/IEC 60898-1 y la norma industrial EN/IEC 60947-2. Este pequeño interruptor automático protege los circuitos contra cortocircuitos y sobrecargas de corriente. Es apto para el aislamiento en el sector industrial según la norma IEC/EN 60947-2. El disparo por fallo se indica mediante una luz indicadora de estado mecánica roja en la parte frontal del interruptor automático. Tiene una resistencia eléctrica que va hasta 10000 ciclos y una resistencia mecánica que va hasta 20000 ciclos. La tensión de funcionamiento de Ue es igual o inferior a 375 V CC, de 220 V CA a 240 V CA, de 380 V CA a 415 V CA, de 440 V CA o de 500 V CA. La tensión de aislamiento nominal Ui es de 690 VCA. La tensión nominal soportada a impulso Uimp es de 8 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Es de montaje en carril DIN. Su anchura es de 9 parcelas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. Las dimensiones son (An) 81 mm x (Al) 103 mm x (Prof) 81 mm. El peso es de 0,72 kg. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en la carcasa. La temperatura de funcionamiento es de -30 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 70 °C.
