SCHNEIDER 16363 Limitador PRD1 Master 3P+N

GAMA: iPRF1 12,5r & PRD1

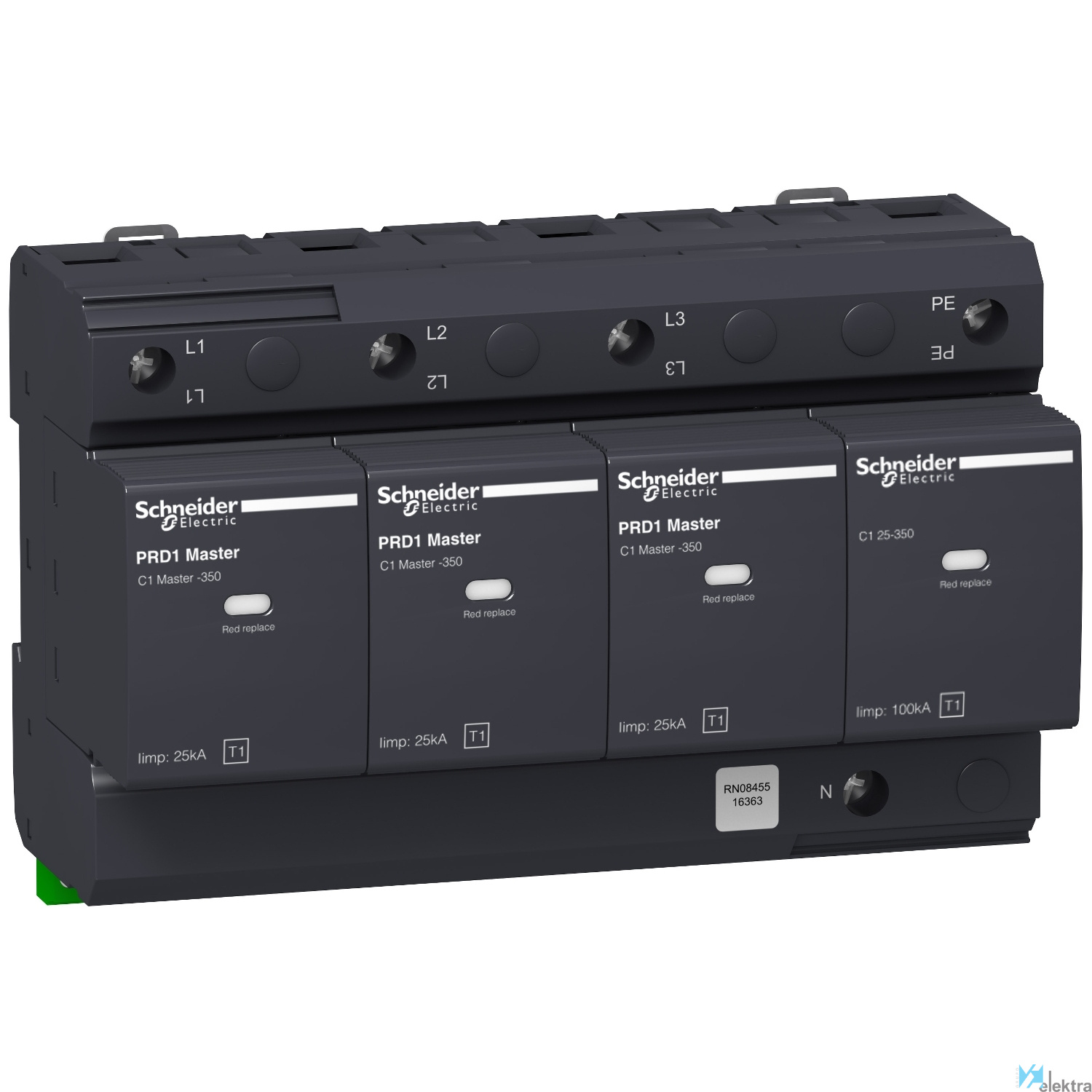

SCHNEIDER 16363 Limitador PRD1 Master 3P+N

PRD1 Master 3P+N

Este maestro PRD1 de Acti9 es un limitador de sobretensiones con cartucho conectable. Posee 3P+N polo. La tensión máxima de operación continua es de 350V (L-N o N-PE). Está disponible para sistemas de puesta a tierra TT o TN-S. Es un limitador de sobretensiones tipo 1. Protege las instalaciones eléctricas de los rayos directos. Está equipada con cartuchos extraíbles fáciles de reemplazar. El dispositivo cuenta con una indicación de fin de vida útil (blanco para un funcionamiento correcto, rojo al final de la vida útil) con señalización a distancia. La corriente nominal de descarga (impulso 8-20 µs) es de 25kA con un máximo de 50kA. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350VCA. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutral y tierra) es de 350VCA. La corriente máxima de pararrayos Iimp (corriente de impulso 10-350 µs) es de 25kA entre L-N y 100kA entre N-PE. La red de tensión nominal es de 230VCA o 400VCA. El nivel de protección de tensión va hasta 1,5 kV. Las dimensiones son (An.) 18mm x (Alt.) 90mm x (Prof.) 66mm. La anchura de los pasos de 9mm es de 8. El grado de protección es IK05 e IP20 en sus terminales que se convierten una vez en IP40 en armario modular. Puede montarse en un riel DIN para una instalación modular. Su anchura es de 16 módulos de 9 mm. Este producto cumple con la norma EN 61643-11.
