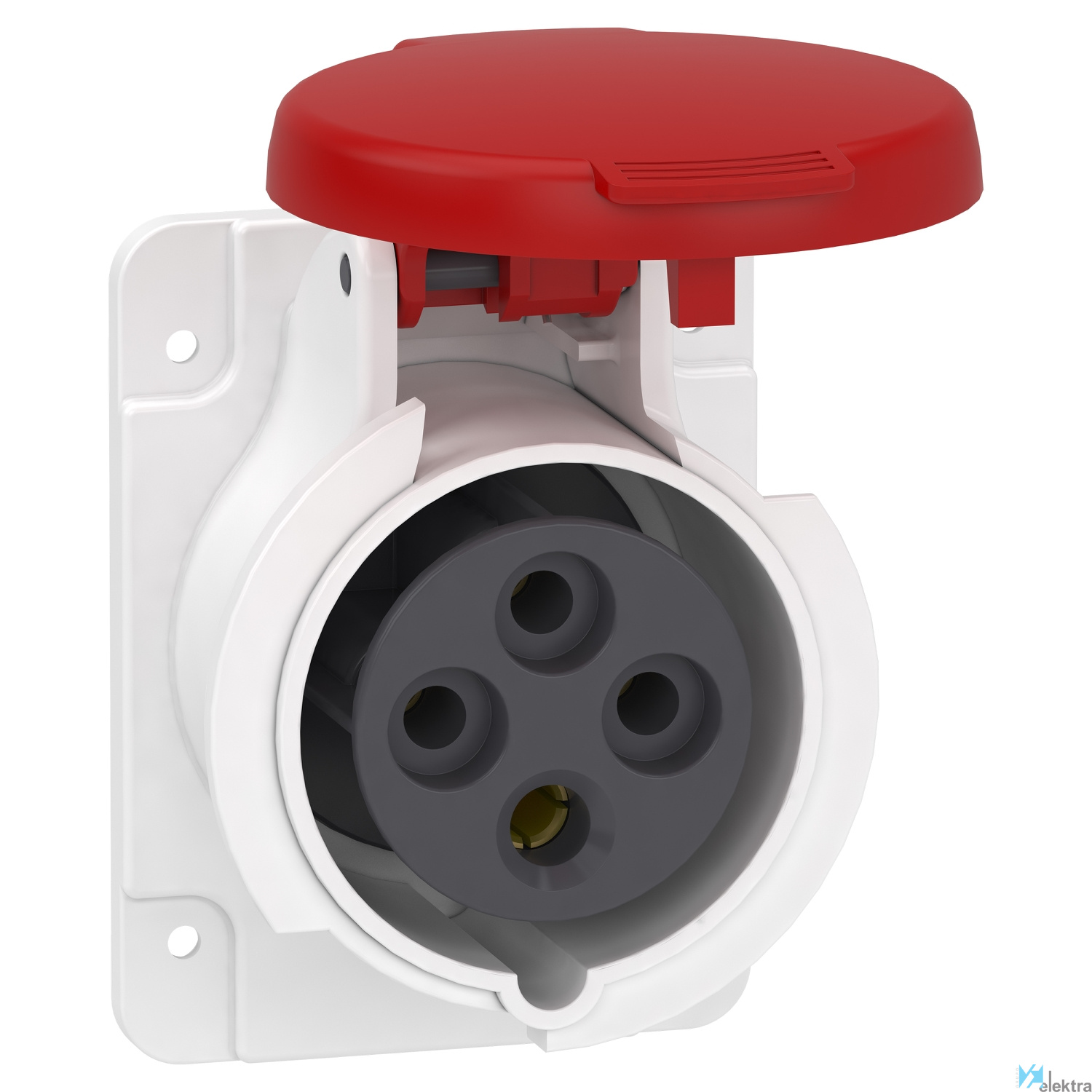

Objeto Toma
Tensión 380.00 ~ 415.00 V
Resistencia al impacto IK08
Normas IEC 60309-1. IEC 60309-2
Humedad relativa de trabajo 50 % ( 40 °C ). 70 % ( 30 °C ). 90 % ( 20 °C )
Sección cable principal 1.00 ~ 4.00 mm²
Color básico Gris/Rojo
Nº de polos 3P+E
Resistencia al fuego 850 °C conforme con IEC 60695-2-1
Montaje Montado en panel
Corriente nominal 16 A
Tipo de red CA
Grado de protección IP44
Frecuencia 50.00 ~ 60.00 Hz
Color Gris ( RAL 7035 ). Voltaje rojo.
Nº RAL 7035
Temperatura de trabajo 35 °C ( 86400 s )
Forma Enchufe, toma y estación de control recto
Amperaje IEC 16 A
Sistema de conexión Terminal sin tornillos
Dimensión de la brida vertical 85 mm
Dimensión de la brida horizontal 65 mm
Dirección de conexión Recto
Frecuencia nominal (medida) 50 ~60 Hz
Material Plástico
Tensión según EN 60309-2 400 V (50+60 Hz) rojo
Tensión nominal 380 ~415 V
Distancia vertical desde el agujero 60 mm
Color característico Rojo
Número RAL 7035
Distancia horizontal desde el agujero 52 mm
Número de polos 4
Grado de protección (IP) IP44
Posición de la hora del reloj 6 h
Ejecución militar No
