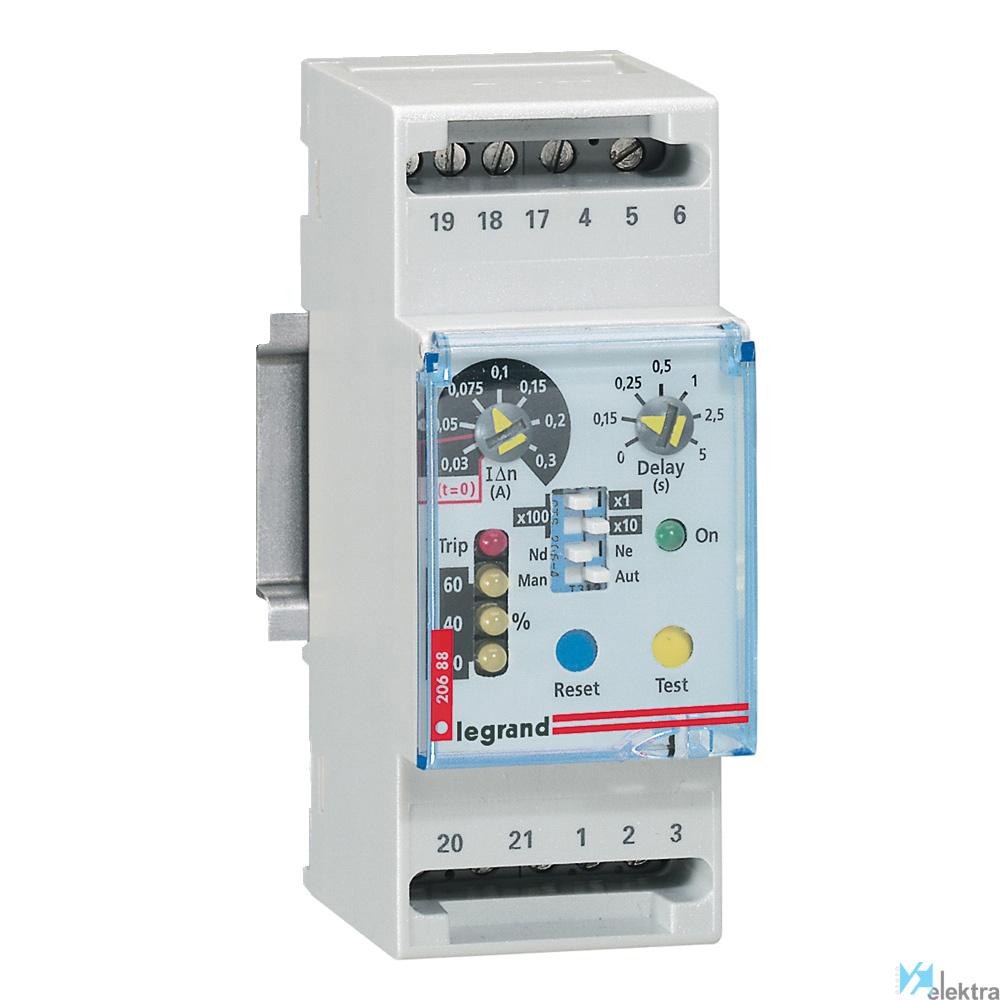

LEGRAND 026088 REL DIFERENCIAL 2 MODULOS

GAMA: DPX³

LEGRAND 026088 REL DIFERENCIAL 2 MODULOS

Relé diferencial 2 modulos. Relé diferencial para PX³ - Detecta las corrientes de fuga y, asociado a una bobina de disparo a emisión de corriente o de mínima tensión, ordena el disparo de un automático o de un interruptor. - Equipado: - de una tapa abatible y precintable - de un contacto auxiliar - de un LED verde que indica la alimentación de tensión - de tres LED amarillos que indican respectivamente la cantidad de corriente máxima de fallo de aislamiento entre fase y tierra: 20, 40 y 60 % - de un LED rojo que en posición fija indica el exceso del valor de corriente de fallo de aislamiento y si parpadea, indica la no continuidad de una de las conexiones entre toroides y relés - Se asocia a los toroides: - Ø35mm. Sensibilidad ajustable: 0,03 - 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30A - Ø80mm. Sensibilidad ajustable: 0,05 - 0,075 - 0,1 - 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30A - Ø140mm y 210mm. Sensibilidad ajustable: 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30A - Ø150mm. Sensibilidad ajustable: 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30A - Ø310mm. Sensibilidad ajustable: 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30A - Disparo ajustable a: 0 - 0,15 - 0,25 - 0,5 - 1 - 2,5 - 5 segundos - Tensión de alimentación 230 V/240V - 50/60 Hz - TipoA - Relé diferencial ajustable a presión en el carril simétrico - Número de módulos: 2. Relés diferenciales y toroides - Para automáticos e interruptores de desconexión libre - Permiten convertir en diferenciales los automáticos e interruptores de desconexión libre DPX³ equipados con una bobina de disparo.
