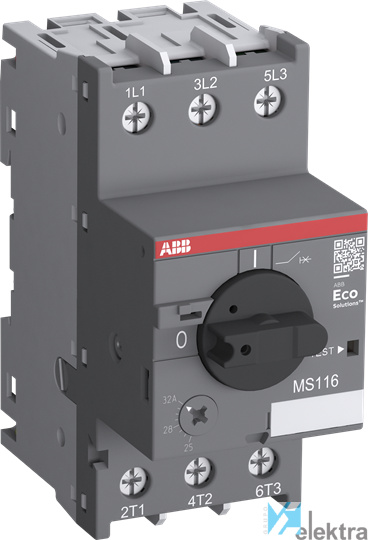

ABB 1SAM250000R1014 MS116-25 Guardamotor 25A

GAMA: Guardamotores

ABB 1SAM250000R1014 MS116-25 Guardamotor 25A

Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA. La referencia 1SAM250000R1014 está relacionada con Interruptores de baja tensión, tratándose de un/una Disyuntor de protección del motor. Sus características técnicas son: Potencia de funcionamiento nominal en CA-3, 400 V: 11 kW. Ejecución del elemento accionador: Botón giratorio (mando). Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA: 16 kA. Ajuste actual de liberación de sobrecarga: 25 A. Construcción del dispositivo: Dispositivo completo en carcasa. Tensión de funcionamiento nominal: 690 V. Profundidad: 85.4 mm. Técnica de liberación: Termomagnético. Grado de protección (IP): IP20. Ajuste actual de liberación de sobrecarga: 20 A. Con protección térmica. Potencia de funcionamiento nominal a 230 V CA-3: 11 kW. Anchura: 45 mm. Número de polos: 3. Rango de ajuste de liberación instantánea de cortocircuito: 375 A. Tipo de conexión del circuito de corriente principal: Conexión roscada. Altura: 97.8 mm. Intensidad nominal permanente Iu: 25 A. Sensible a fallo de fase.
