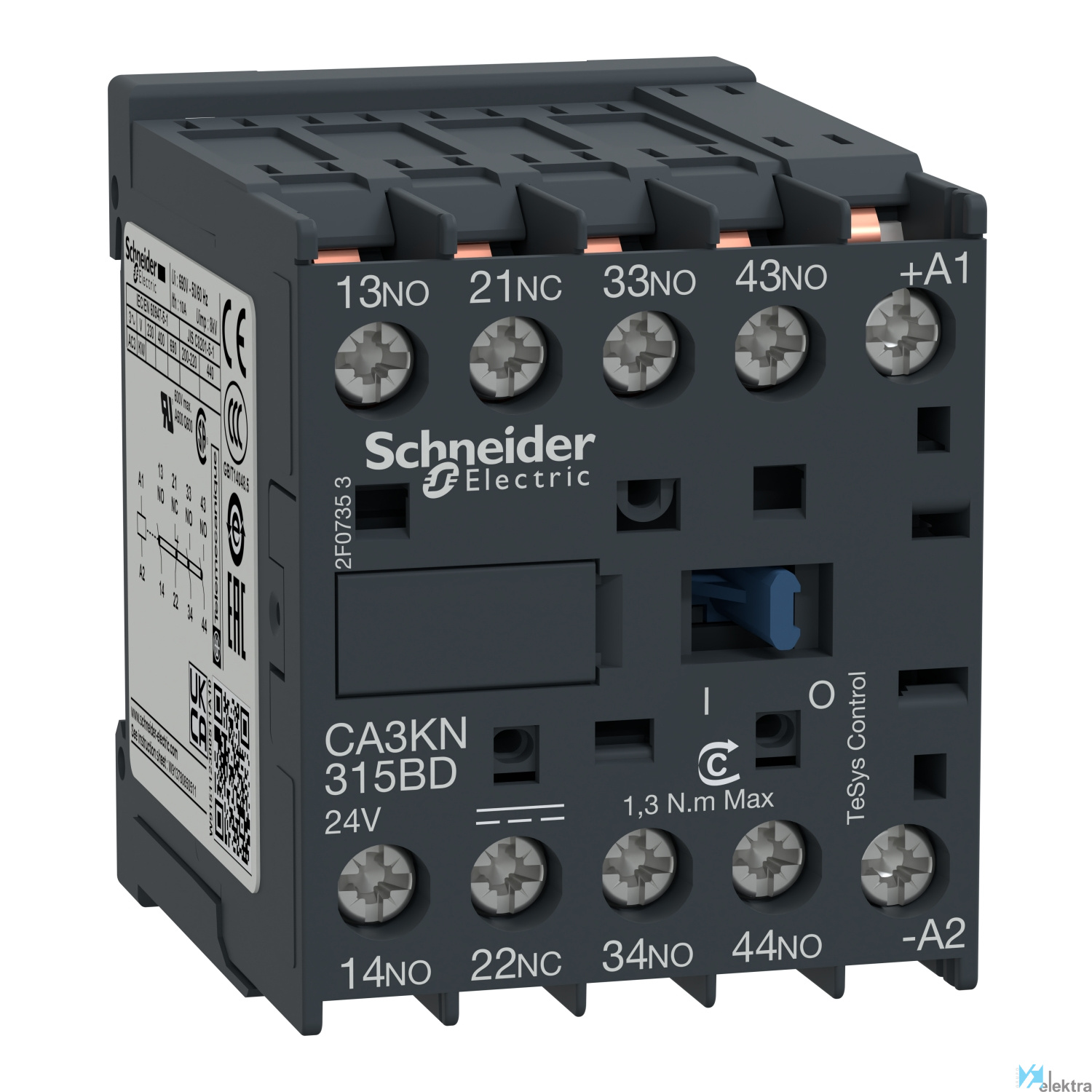

SCHNEIDER CA3KN315BD MINICONT. K AUX. 3NA+1NC 24VD

contactor CA3-K - 3 NA + 1 NC - instantáneo - 10 A - 24 V CC

Relé de control TeSys K de 4 contactos (3 NA + 1 NC), 10 A/690 V, para el control de cargas electromagnéticas AC-15/DC-13. Proporciona un circuito de control de 24 V CC sin consumo de corriente de arranque, con conexión mediante terminales para soldar para tarjetas de circuito impreso. Proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 180 ciclos/minuto y una temperatura máxima de -25 °C a +50 °C. Compacto (45 mm de ancho) para montaje en carril DIN de 35 mm o fijación mediante tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC), producto Green Premium (RoHS/REACh).

Características básicas

Objeto Reles de control

Tensión 690 V

Normas BS 5424, IEC 60947, VDE 0660, NF C 63-140

Endurancia mecánica 20 Mciclos

Categoría de empleo AC-15, DC-13

Resistencia al fuego V1 conforme con UL 94, Requerimiento 2 conforme con NF F 16-101, Requerimiento 2 conforme con NF F 1

Tensión de aislamiento 690 V conforme con BS 5424, 690 V conforme con IEC 60947, 750 V conforme con VDE 0110 gr C, 600 V de

Montaje Placa, Carril

Altitud de trabajo 2000 m sin reducción temperatura

Cadencia máxima 10000 cic/h

Tratamiento TC conforme con IEC 60068

Certificaciones CSA, UL

Conformidad con RoHS SI

Nº de contactos 3 NO + 1 NC

Temperatura de trabajo -25.00 ~ 50.00 °C

Características detalladas

Funcionamiento manual No

Anchura 45 mm

Corriente nominal de conmutación 0.005 A

Interfaz No

Número de contactos auxiliares normalmente ce 1

Tipo de conexión del circuito auxiliar Conexión de soldadura

Con indicador LED No

Número de contactos auxiliares normalmente ab 3

Método de montaje PCB (placa de circuito impreso)

Corriente de funcionamiento nominal Ie, 400 V 10 A

Profundidad 57 mm

Corriente nominal de funcionamiento 10 A

Voltaje de funcionamiento en CC 690 ~690 V

Tipo de tensión de funcionamiento CC

Altura 58 mm

Tipo de tensión de accionamiento CC

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,05 x 0,06 x 0,07 (m)
Volumen: 0,00 m3
Peso: 0,25 kg

Embalaje 2

Cantidad mínima embalaje: 10
Cantidad máxima embalaje: 10
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 2,78 kg

Embalaje 3

Cantidad mínima embalaje: 160
Cantidad máxima embalaje: 160
Medidas: 0,60 x 0,80 x 0,75 (m)
Volumen: 0,36 m3
Peso: 52,48 kg
