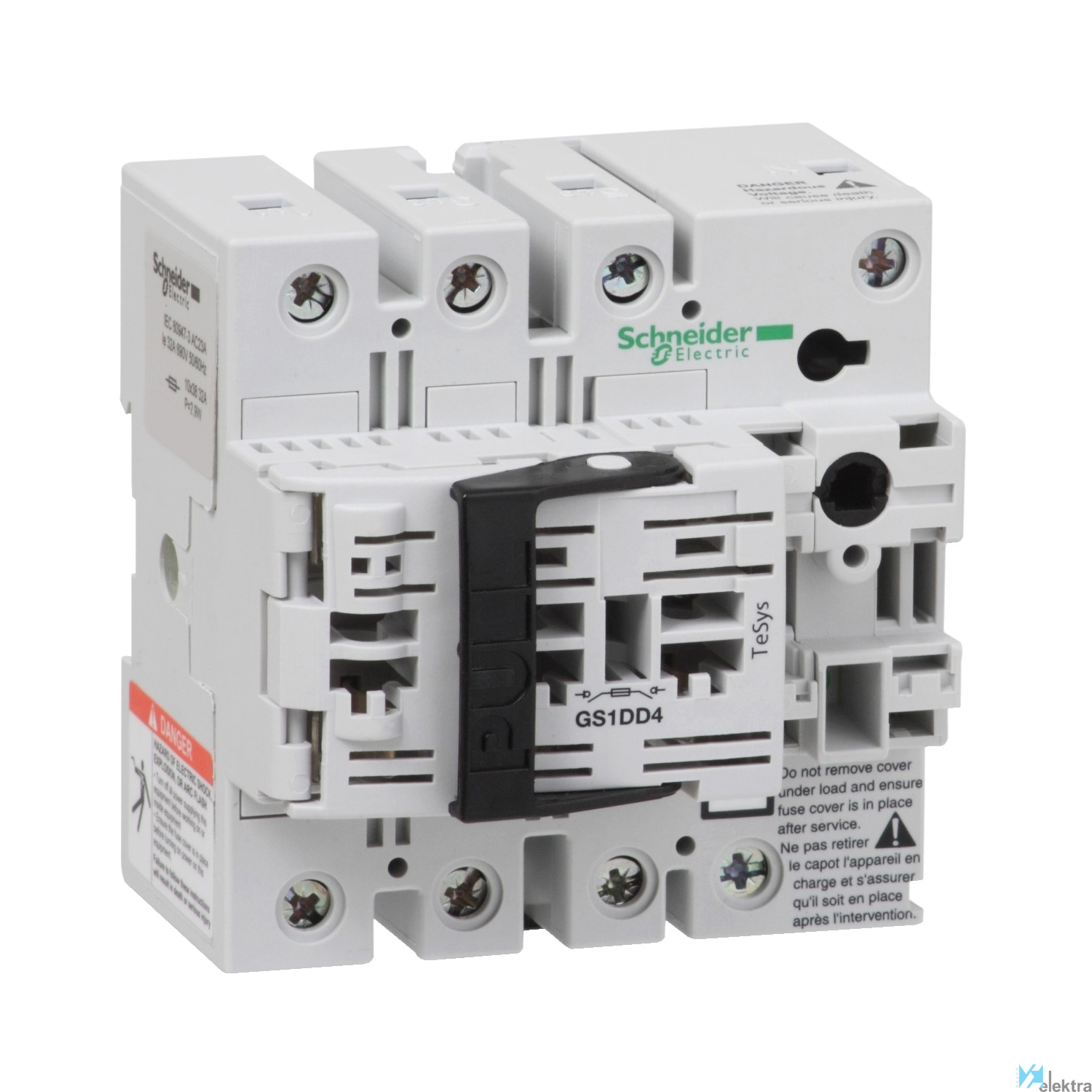

Grupo Elektra : 0362147 SCHNEIDER GS1DD4 INTERR.-SECC. 30A 3P EXT. FRONTAL

GAMA: Seleccionador fusible TeSys GS

SCHNEIDER GS1DD4 INTERR.-SECC. 30A 3P EXT. FRONTAL

Fusible del desconector del interruptor, Tesys GS, 3P + N, 4NO, 32A, tipo fusible NFC, tamaño 10x38mm

TeSys GS -Bloque interruptor-seccionador para fusibles -3p+Nc -32A -NF C 10x38mm. Gama: TeSys - nombre del producto: TeSys GS - nombre corto del dispositivo: GS1 DD - tipo de producto o componente: interruptor-seccionador portafusible - descripción de polos protegidos: 3t - tipos y composición de contactos: 4 NA - [Ie] intensidad de funcionamiento nominal: 20 A en 440 V 2 polos en serie por fase sobre DC-23A, 20 A en 440 V 2 polos en serie por fase sobre DC-23B, 32 A en 400 V sobre AC-23A, 32 A en 400 V sobre AC-23B, 32 A en 500 V sobre AC-23A, 32 A en 500 V sobre AC-23B, 32 A en 690 V sobre AC-23A, 32 A en 690 V sobre AC-23B - tipo de fusible: NFC - tipo de red: CA, CC - frecuencia de red: 50/60 Hz.

Características básicas

Objeto Interruptor-seccionador

Normas IEC 60947-3

Par de apriete Circuito de alimentación: 3 N.m - sobre conexión tornillo de estribo

Tamaño 10 x 38 mm

Endurancia mecánica 20000 ciclos

Durabilidad eléctrica 1500 ciclos sobre AC-23A. 1500 ciclos sobre AC-23B. 300 ciclos sobre DC-23A. 300 ciclos sobre DC-23B

Nº de polos 3P + Nc

Resistencia al fuego 960 °C cuerpo de acuerdo con IEC 60695-2-1

Tensión de aislamiento 800 V CA 50/60 Hz

Potencia nominal 15 kW en 400 V. 25 kW en 690 V. 18.5 kW en 500 V

Montaje Placa. Carril

Tipo de fusible NFC

Tipo de red CA. CC

Grado de protección IP20

Poder de corte 256 A en 400 V sobre AC-23B

Tratamiento TH

Certificaciones CE

Temperatura de trabajo -20.00 ~ 70.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Montaje frontal Sí

Entrada de cable Otros

Ejecución como dispositivo de parada de emerg No

Ejecución del elemento accionador Sin actuador

Ejecución como interruptor de seguridad No

Apto para el montaje de barras colectoras No

Grado de protección (IP), frontal IP20

Corriente nominal de cortocircuito condiciona 100 kA

Intensidad nominal permanente Iu 32 A

Tensión de funcionamiento nominal máxima Ue C 800 V

Apto para insertos de fusibles 10x38 mm

Número de polos 4

Potencia de funcionamiento nominal a 400 V CA 15 kW

Equipado con conectores rápidos No

Accionamiento motorizado integrado No

Con control de fusibles No

Ejecución como interruptor principal Sí

Posición del elemento de accionamiento Otros

Accionamiento motorizado opcional No

Resistencia de corriente nominal de corta dur 100 kA

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,11 x 0,09 (m)
Volumen: 0,00 m3
Peso: 0,48 kg

Embalaje 2

Cantidad mínima embalaje: 18
Cantidad máxima embalaje: 18
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 9,20 kg
