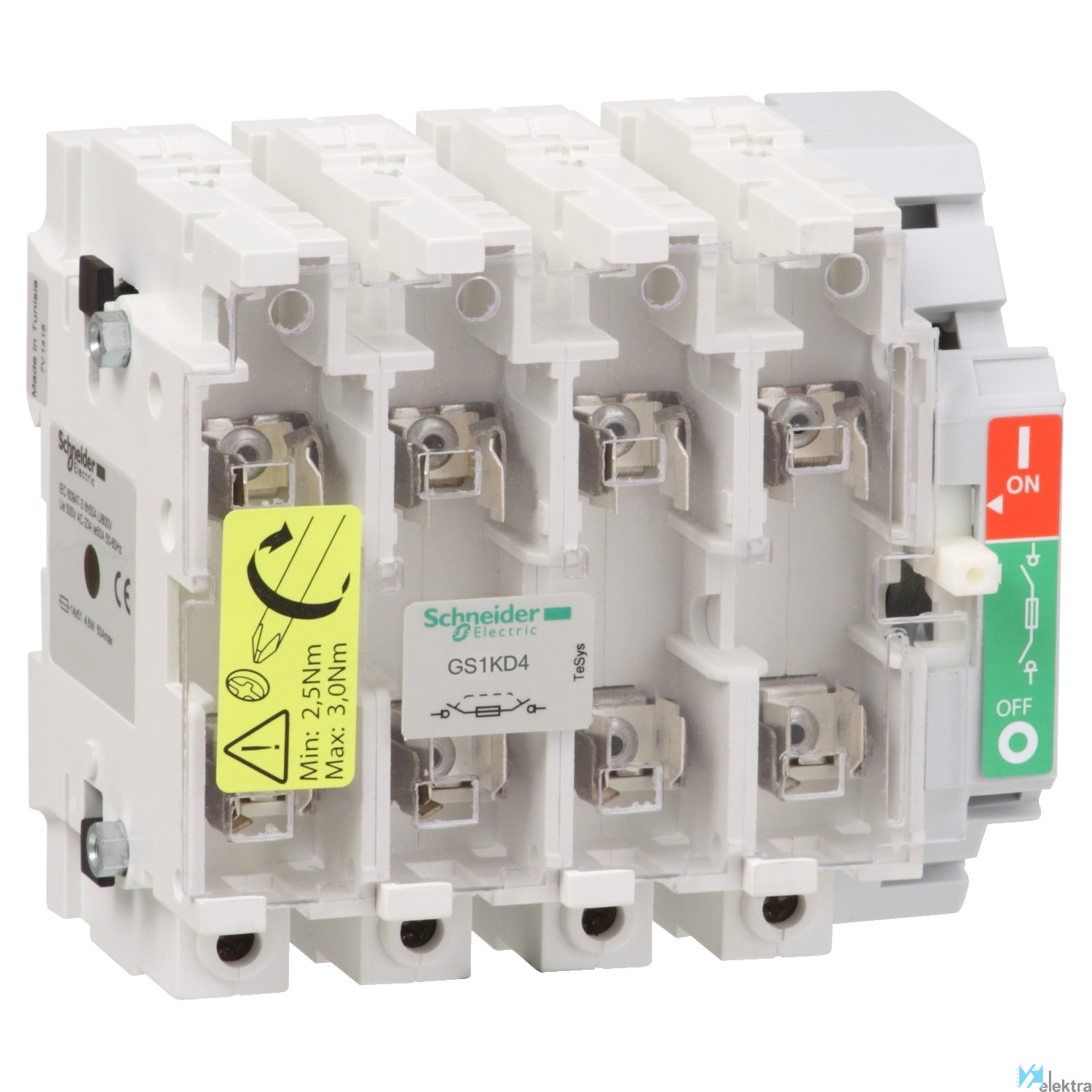

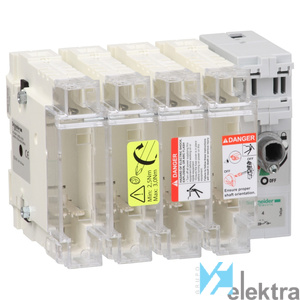

Objeto Interruptor-seccionador
Normas IEC 60947-3
Par de apriete Circuito de alimentación : 12 N.m - sobre barras, Circuito de alimentación : 12 N.m - sobre orejetas
Endurancia mecánica 10000 ciclos
Durabilidad eléctrica 1000 ciclos sobre AC-23A, 1000 ciclos sobre AC-23B
Nº de polos 4P
Resistencia al fuego 960 °C cuerpo de acuerdo con IEC 60695-2-1, 850 °C cubierta de fusibles de acuerdo con IEC 60695-2-1
Tensión de aislamiento 750 VCA
Montaje Placa
Tipo de fusible NFC
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Intensidad 100 A
Poder de corte 1000 A en 400 V sobre AC-23B
Tipo de mando Lado derecho directo
Tratamiento TH
Certificaciones CE
Nº de contactos 4 NA
Temperatura de trabajo -20.00 ~ 70.00 °C
Tipo de conexión del circuito de corriente principal Conexión roscada
Entrada de cable Otros
Ejecución como dispositivo de parada de emergencia No
Ejecución del elemento accionador Sin actuador
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP20
Apto para el montaje de barras colectoras Sí
Corriente nominal de cortocircuito condicional Iq 100 kA
Intensidad nominal permanente Iu 125 A
Apto para insertos de fusibles 22 x 58 mm
Tensión de funcionamiento nominal máxima Ue CA 750 V
Apropiado para montaje frontal No
Número de polos 4
Equipado con conectores rápidos No
Potencia de funcionamiento nominal a 400 V CA-23 90 kW
Accionamiento motorizado integrado No
Con control de fusibles No
Ejecución como interruptor principal Sí
Posición del elemento de accionamiento Derecha
Apto para montaje en suelo No
Accionamiento motorizado opcional No
Resistencia de corriente nominal de corta duración Icw 100 kA
