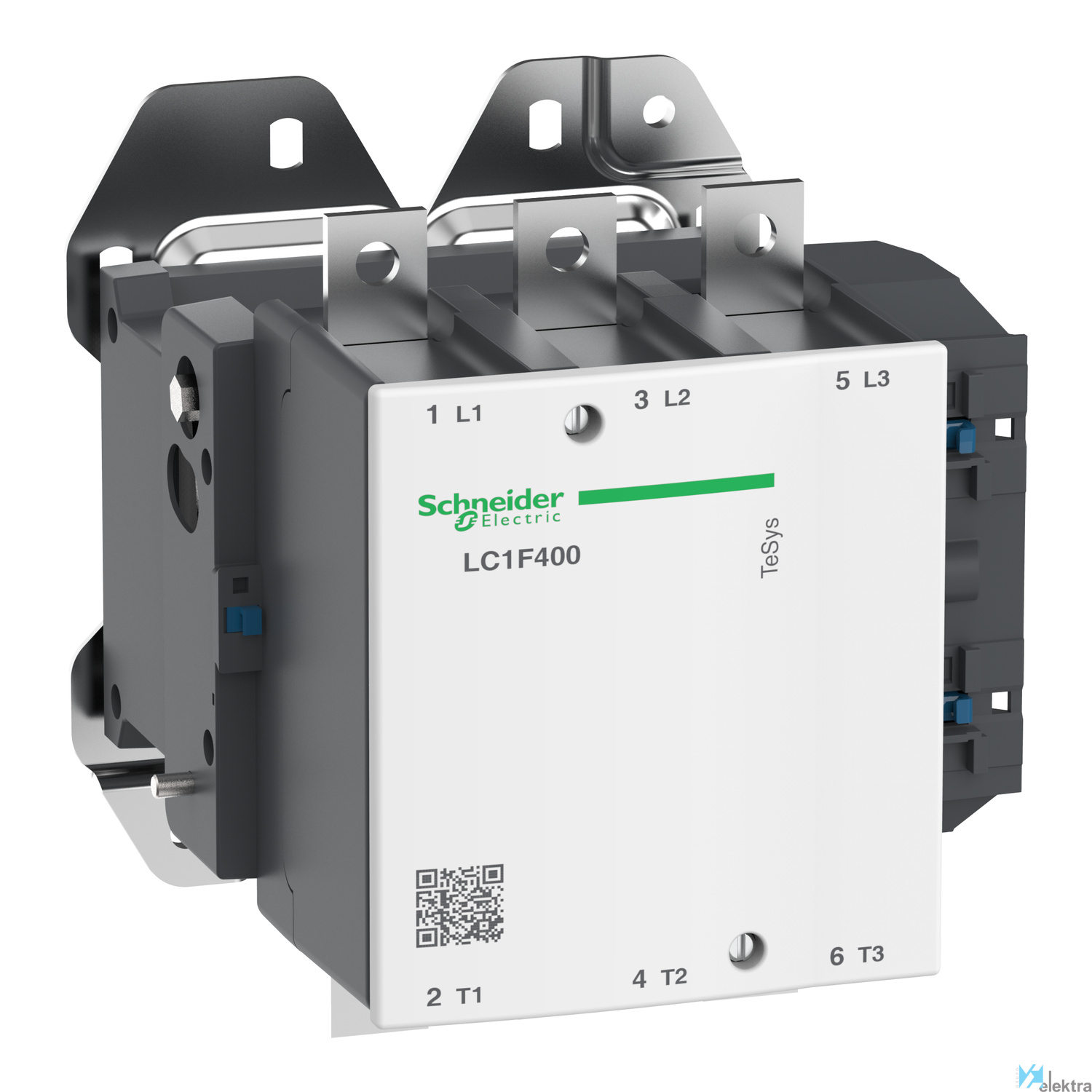

Objeto Conector
Tensión <= 1000 V CA 50/60 Hz. <= 460 V CC
Normas EN 60947-1. EN 60947-4-1. IEC 60947-1. IEC 60947-4-1. JEM 1038
Par de apriete Circuito de alimentación : 35 N.m. Circuito de control : 1.2 N.m
Endurancia mecánica 10 Mciclos
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Tensión de aislamiento 1000 V de acuerdo con IEC 60947-4-1. 1500 V de acuerdo con VDE 0110 gr C
Montaje Placa
Grado de protección IP20
Capacidad de corte 3200 A de acuerdo con IEC 60947-4-1
Intensidad 500 A (<= 40 °C) en <= 440 V CA AC-1. 400 A (<= 55 °C) en <= 440 V CA AC-3
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 2400 cyc/h en <= 55 °C
Tratamiento TH
Certificaciones BV. CCC. CSA. DNV. GL. RINA. RMROS. UL. LROS
Potencia de motor 110 kW en 220...230 V CA 50/60 Hz. 185 kW en 1000 V CA 50/60 Hz. 200 kW en 380...400 V CA 50/60 Hz.
Conformidad con RoHS SI
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 55.00 °C
Tipo de conexión del circuito de corriente principal Conexión de tornillo
Anchura 213 mm
Voltaje nominal de suministro piloto piloto para CA 50 Hz 110 ~110 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz 110 ~110 V
Potencia de funcionamiento nominal en CA-3, 400 V 200 kW
Número de contactos normalmente abiertos como contactos principales 3
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 1000 ~1000 V
Voltaje de funcionamiento a 60 Hz CA 1000 ~1000 V
Profundidad 219 mm
Corriente de funcionamiento nominal Ie en CA-1, 400 V 500 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V 400 A
Corriente de funcionamiento nominal Ie a 400 V CA-4 150 A
Tipo de tensión de accionamiento CA
Altura 206 mm
Potencia nominal de funcionamiento a 400 V, CA-4 75 kW
