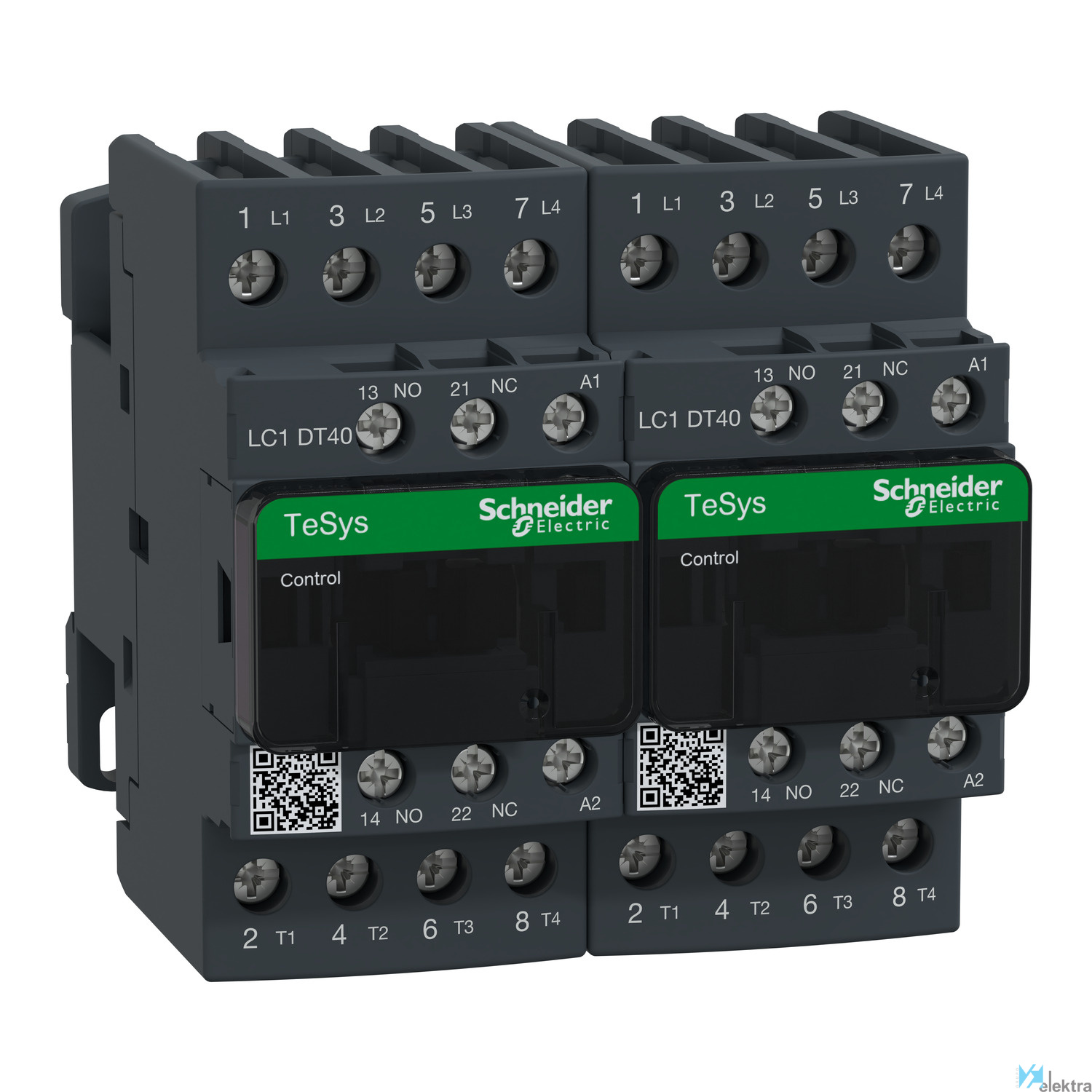

Objeto Inversor
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Cadencia máxima 3600 cyc/h a <= 60 °C
Capacidad de corte 450 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.4 Mciclos 40 A AC-1 en Ue <= 440 V
Endurancia mecánica 15 Mciclos
Intensidad 40 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación
Nº de contactos 1 NA + 1 NC
Nº de polos 4P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 1.7 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Cubierta Con
Tratamiento TH conforme con IEC 60068-2-30
Alto 91 mm
Ancho 90 mm
Profundidad 98 mm
Peso 0.85 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Categoría de empleo AC-1
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Conformidad con RoHS SI
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Tipo de conexión del circuito de corriente pr Conexión roscada
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Corriente de funcionamiento nominal Ie en CA- 40 A
Tipo de tensión de accionamiento AC
Altura 91 mm
Grado de protección (IP) IP20
Anchura 90 mm
Voltaje nominal de suministro piloto piloto p 220 ~220 V
Montaje en carril posible Sí
Número de contactos normalmente cerrados como 2
Número de contactos normalmente abiertos como 2
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 98 mm
Función Contactor conmutador
Grado de protección (NEMA) Otros
