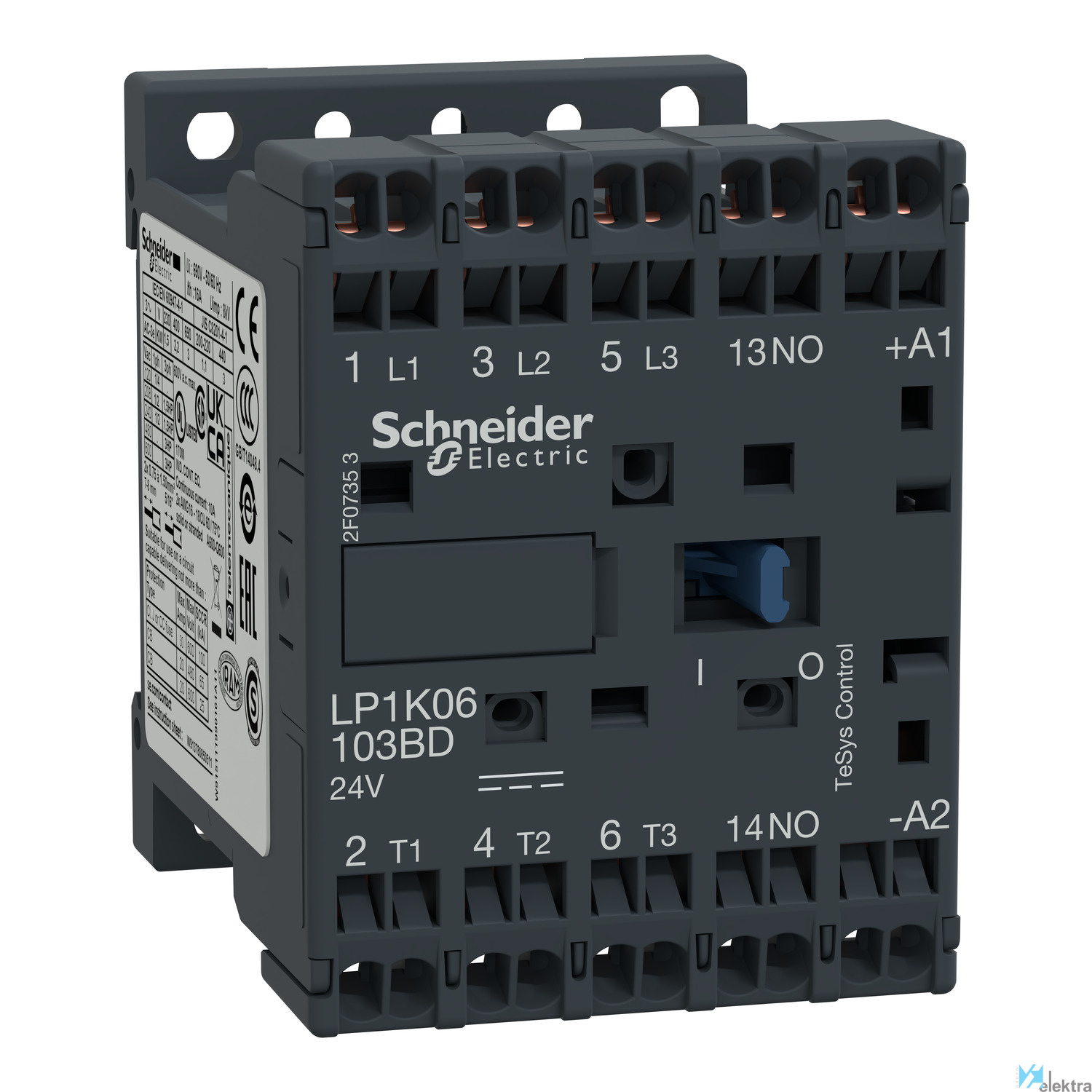

Objeto Conector
Tensión 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización
Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660
Endurancia mecánica 10 Mciclos
Durabilidad eléctrica 0.3 Mciclos 20 A AC-1 en Ue <= 440 V. 1.3 Mciclos 12 A AC-3 en Ue <= 440 V
Tipo de control DC Estándar
Categoría de empleo AC-1. AC-3. AC-4
Nº de polos 3P
Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Capacidad de corte 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme con IEC 60947. 70 A a 660...690 V confor
Intensidad 20 A (<= 50 °C) a <= 440 V CA AC-1 para circuito de alimentación. 16 A (<= 70 °C) en 690 V CA AC-1 p
Altitud de trabajo 2000 m sin reducción temperatura
Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016
Certificaciones CSA. UL
Potencia de motor 3 kW a 220...230 V CA 50/60 Hz. 4 kW en 480 V CA 50/60 Hz. 4 kW en 500...600 V CA 50/60 Hz. 4 kW en
Conformidad con RoHS SI
Categoría de sobretensión III
Temperatura de trabajo -25.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 5.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 57 mm
Corriente de funcionamiento nominal Ie en CA- 12 A
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 24 ~24 V
Corriente de funcionamiento nominal Ie a 400 6 A
Altura 58 mm
Potencia nominal de funcionamiento a 400 V, C 2.2 kW
