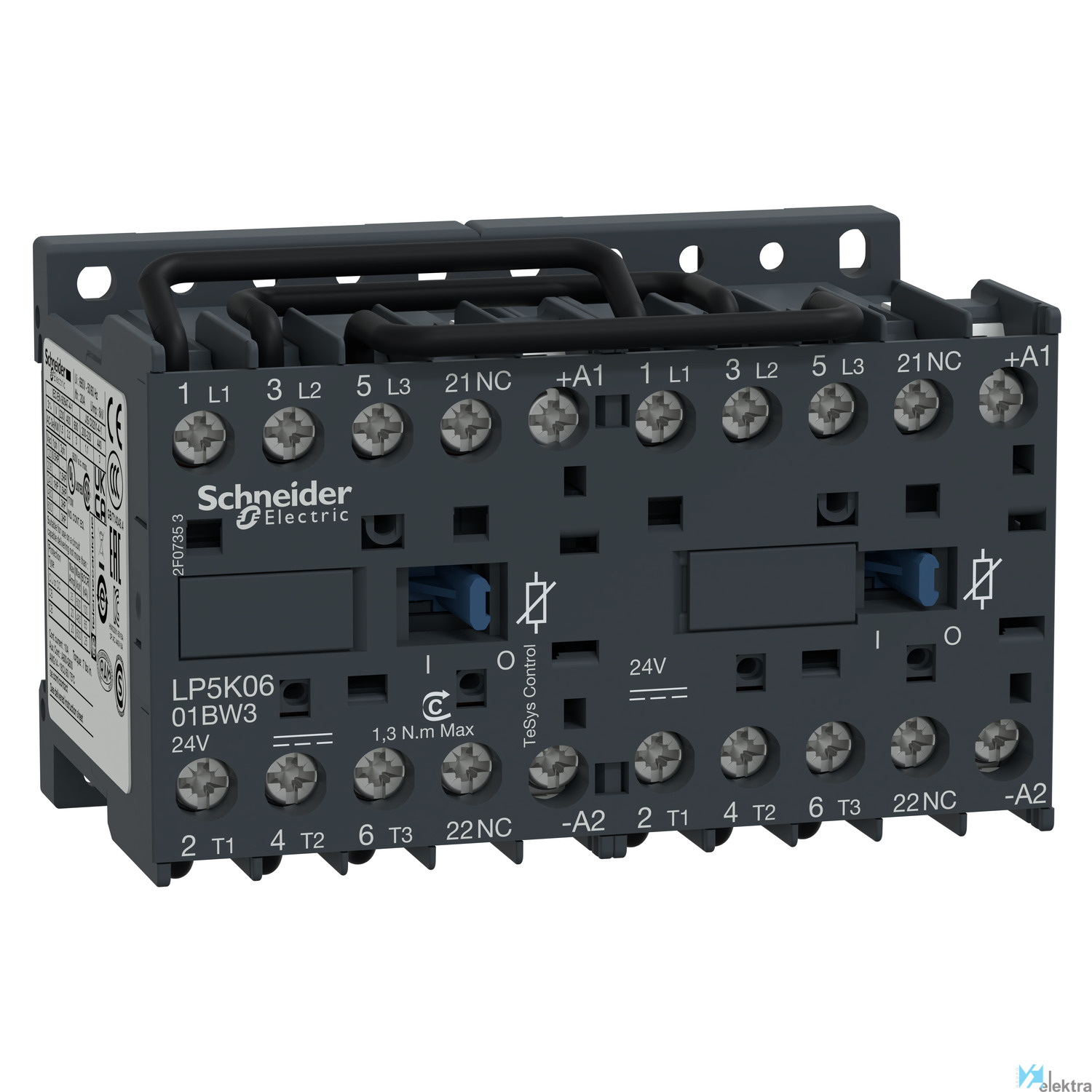

Objeto Contactor de inversión
Tensión 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización
Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660
Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sob
Endurancia mecánica 5 Mciclos
Durabilidad eléctrica 0.3 Mciclos 20 A AC-1 en Ue <= 440 V. 1.3 Mciclos 12 A AC-3 en Ue <= 440 V
Tipo de control DC bajo consumo
Categoría de empleo AC-1. AC-3. AC-4
Nº de polos 3P
Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Capacidad de corte 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme con IEC 60947. 70 A a 660...690 V confor
Intensidad 20 A (<= 50 °C) a <= 440 V CA AC-1 para circuito de alimentación. 16 A (<= 70 °C) en 690 V CA AC-1 p
Altitud de trabajo 2000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h
Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016
Certificaciones CSA. UL
Potencia de motor 3 kW a 220...230 V CA 50/60 Hz. 4 kW en 480 V CA 50/60 Hz. 4 kW en 500...600 V CA 50/60 Hz. 4 kW en
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -25.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 5.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento CC
Potencia asignada de empleo NEMA 5.59 kW
Altura 58 mm
Tipo de tensión de accionamiento CC
Corriente de funcionamiento nominal Ie en CA- 12 A
Grado de protección (IP) IP20
Anchura 90 mm
Montaje en carril posible No
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Profundidad 57 mm
Voltaje de funcionamiento en CC 440 ~440 V
Voltaje nominal de suministro piloto de pilot 72 ~72 V
Función Contactor de inversión
Grado de protección (NEMA) Otros
