0365318 SCHNEIDER LR2K0322 RELE TERMICO 12-16A

Control de Potencia y Señalización
APARAMENTA DE CONTROL Y POTENCIA
RELÉS TÉRMICOS

Cod. 0365318 EAN 3389110705898 GAMA: TeSys LR2 k

SCHNEIDER ELECTRIC

SCHNEIDER LR2K0322 RELE TERMICO 12-16A

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

119,25€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Satisface todas las necesidades de protección de motores con características y funcionalidades avanzadas
Relé de sobrecarga térmica integrado con compensación y fase sensible a fallas
Se proporcionan múltiples métodos de restablecimiento para diferentes situaciones de uso
Montaje directo debajo del contactor para versiones específicas
De fácil mantenimiento con bloque de terminales independiente y conexión directamente inferior

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys LR2 k

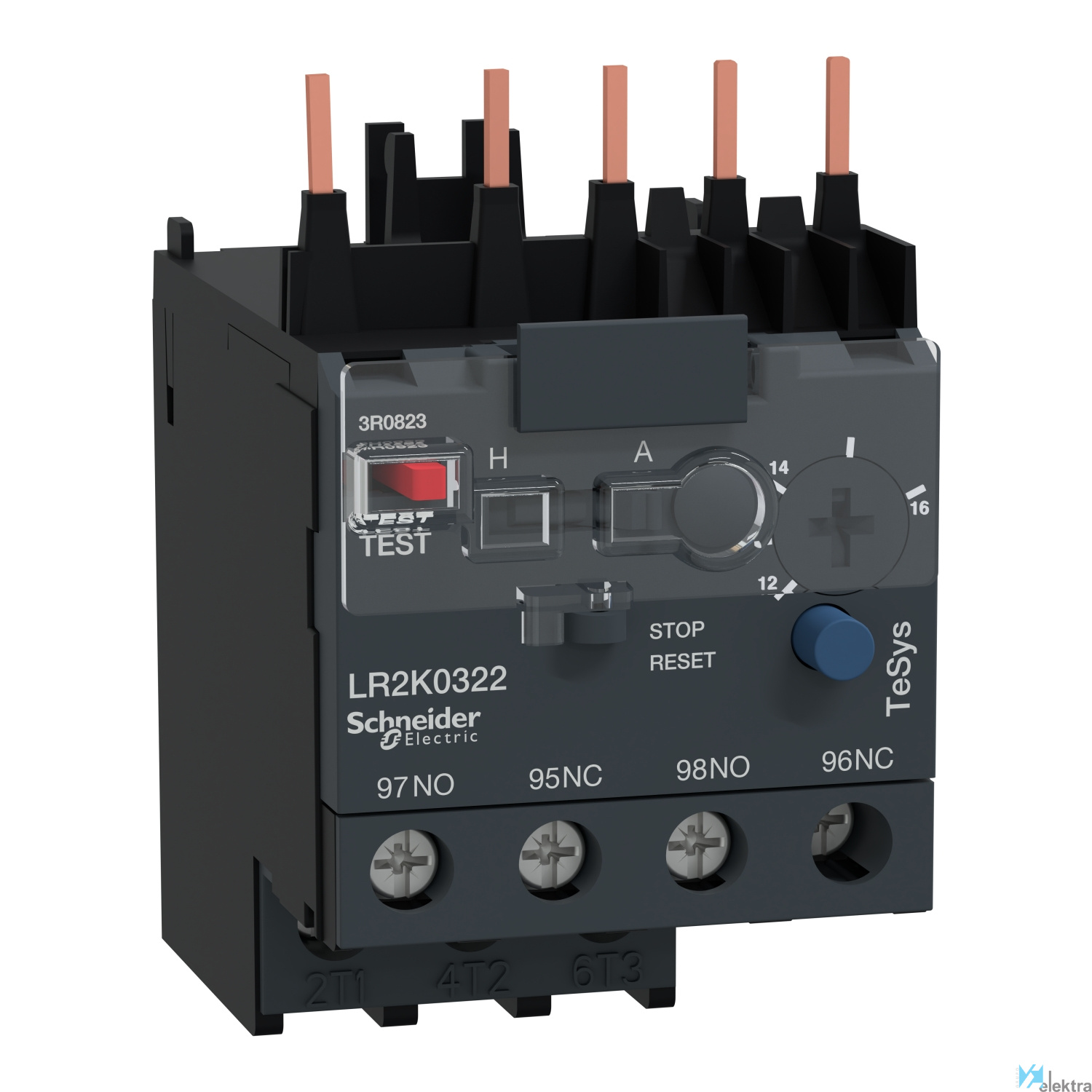

SCHNEIDER LR2K0322 RELE TERMICO 12-16A

Relé térmico - TeSys LR2K – 3P 12...16A - classe 10A

Relé de sobrecarga térmica TeSys LRK, 16 A/690 V, rango de ajuste térmico 12-16 A, clase de disparo 10 A, para protección de motores de 3 fases 7.5kW@400V. Dispositivo diferencial con falla de fase y detección de desequilibrio de carga. Los ajustes están protegidos por una cubierta transparente bloqueable mediante sellado. Al conectarlo por borne atornillado, se conecta directamente a los terminales inferiores de los contactores de 3 polos LC1K16. Montaje en riel DIN, separado del contactor, con uso de un bloque de terminales LA7K0064 (se vende por separado). Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC), cumplimiento de Green Premium (RoHs/Reach).

Características básicas

Objeto Relé

Tensión <= 690 V para circuito de alimentación. 690 V CA AC-15 para circuito de señalización. 250 V CC DC-13

Normas BS 4941. IEC 60947. NF C 63-650. VDE 0660

Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sob

Tipo de control Conm. selector manual o automático para Reajuste modo. Rojo pulsador función de test de disparo. Azu

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101.

Tensión de aislamiento 690 V circuito de alimentación de acuerdo con BS 4941. 690 V circuito de alimentación de acuerdo con

Montaje Placa con accesorios específicos. Carril con accesorios específicos. Bajo contactor

Tipo de red CA. CC

Altitud de trabajo 2000 m sin restricciones

Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016

Certificaciones CSA. UL

Nº de contactos 1 NA + 1 NC

Temperatura de trabajo -20...55 °C sin disminución de acuerdo con IEC 60947. -30...60 °C con disminución de acuerdo con IEC

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Función reset automática Sí

Función reset entrada No

Tensión de servicio nominal máxima Ue 690 V

Rango de corriente ajustable 12 ~16 A

Clase de disparo CLASE 10 A

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Método de montaje Acoplamiento directo

Función reset pulsador Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,09 x 0,07 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,16 kg

Embalaje 2

Cantidad mínima embalaje: 41
Cantidad máxima embalaje: 41
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 6,88 kg
