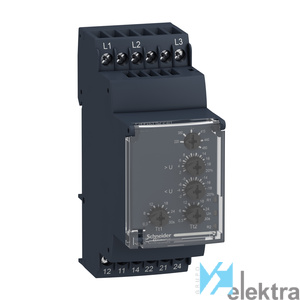

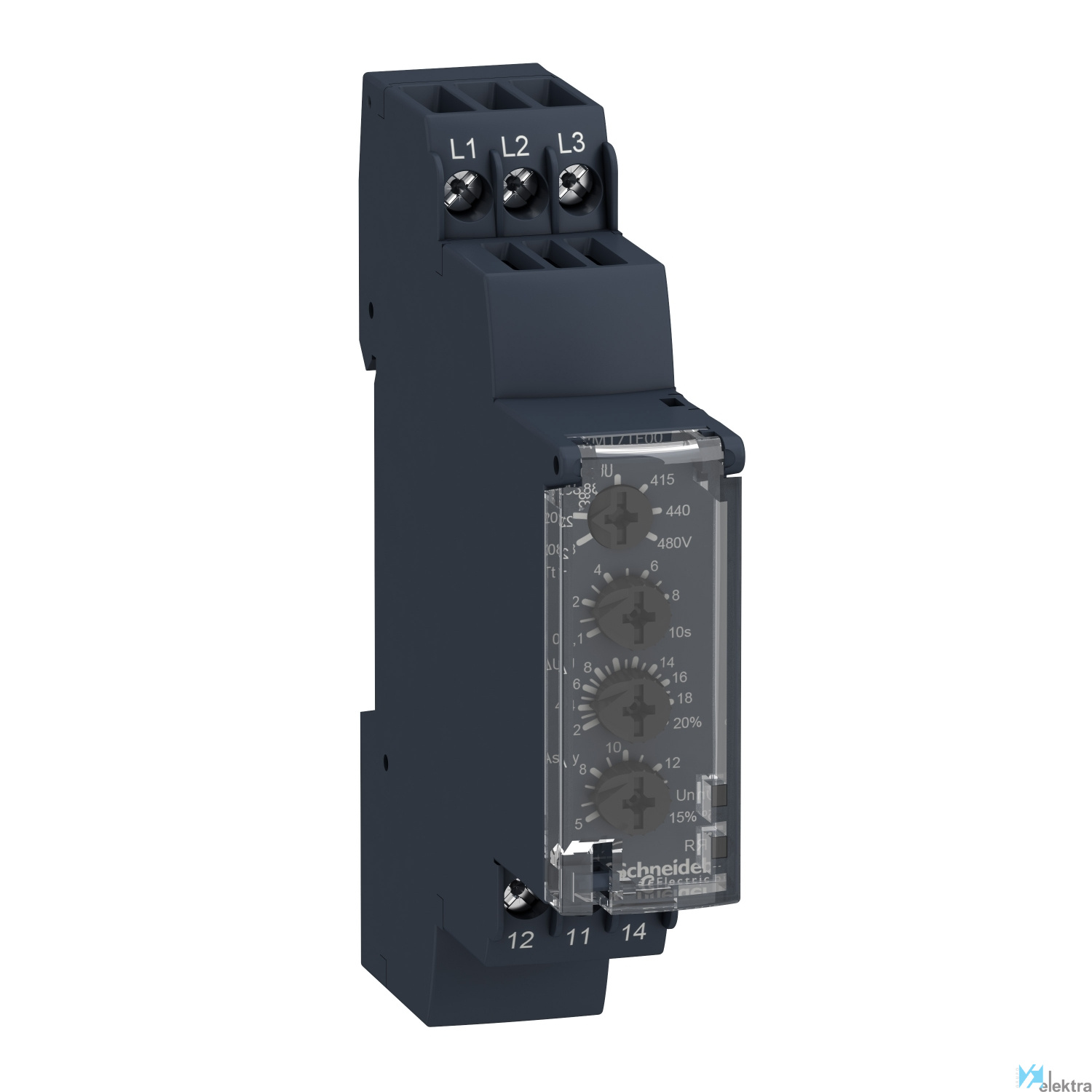

Objeto Relé
Tensión 208...480 V AC, 50/60 Hz +/- 10 %
Normas EN/IEC 60255-1
Par de apriete 0.6...1 N.m de acuerdo con IEC 60947-1
Humedad relativa de trabajo 95 % en 55 °C de acuerdo con IEC 60068-2-30
Grado de contaminación 3 conforme con IEC 60664-1
Tiempo de respuesta < 200 ms en caso de fallo
Endurancia mecánica <= 30000000 ciclos
Endurancia eléctrica 100000 ciclos
Material Carcasa de plástico autoextinguible
Categoría de empleo AC-12 conforme con IEC 60947-5-1. AC-13 conforme con IEC 60947-5-1. AC-14 conforme con IEC 60947-5-1
Tensión de aislamiento 400 V de acuerdo con IEC 60664-1
Montaje Carril DIN simétrico de 35 mm conforme con EN/IEC 60715
Grado de protección IP20/IP30
Corriente de salida 5 A
Resistencia al choque 5 gn conforme con IEC 60068-2-27
Resistencia a vibraciones 0,35 mm (f = 5...57.6 Hz) de acuerdo con IEC 60068-2-6. 1 gn (f = 57.6...150 Hz) de acuerdo con IEC
Precisión de la medida +/- 10 % del valor de escala completa
Certificaciones CSA. C-Tick. GL. GOST. UL
Conformidad con RoHS SI
Categoría de sobretensión III conforme con IEC 60664-1
Temperatura de trabajo -20.00 ~ 50.00 °C
Aplicaciones Alimentación trifásica
Ejecución de la conexión eléctrica Conexión roscada
Sobretensión monofásica posible Sí
Sobretensión trifásica posible Sí
Subtensión monofásica posible Sí
Subtensión trifásica posible Sí
Contiene función de subtensión de corriente c No
Altura 90 mm
Contiene función de sobretensión de corriente No
Histéresis monofásica posible Sí
Histéresis trifásica posible Sí
Tiempo máximo de retardo de respuesta permiti 0.5 s
Anchura 17.5 mm
Contiene función de ventana de tensión CC No
Tipo de tensión del rango de medida CA/CC
Profundidad 72 mm
Número de contactos inversores 1
Rango de medición de tensión 1 183 ~528 V
Con abrazaderas extraíbles No
Tensión de umbral 183 ~528 V
Tiempo máximo de retardo de desconexión permi 30 s
Tiempo mínimo de retardo de desconexión ajust 0.3 s
