Grupo Elektra : 0367498 SCHNEIDER SR3XT141JD ZELIO II EXTENSION 8E/6S 12VD

GAMA: Zelio Logic

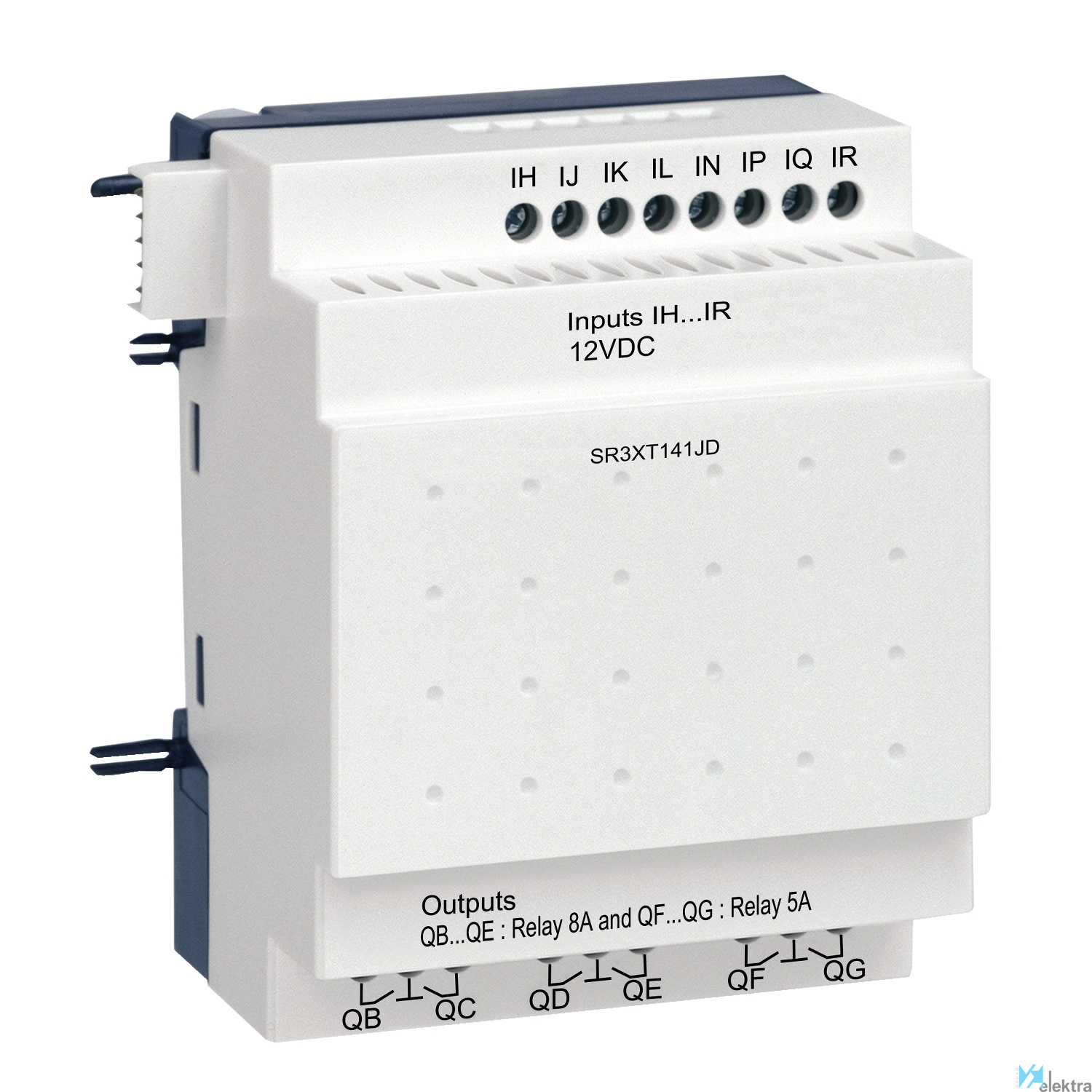

SCHNEIDER SR3XT141JD ZELIO II EXTENSION 8E/6S 12VD

Módulo de extensión de e/s discreta - 14 e/s - 12 v dc - para zelio logic

Este producto forma parte de Smart Relay Zelio Logic SR2/SR3, una oferta de sistemas de automatización simples de 10 a 40 E/S. Este módulo de extensión de E/S discreto cuenta con 14 E/S y 120 con líneas de esquema de programación de escalera. Es un módulo con tensión de alimentación nominal de 12 V CC y tiempo de ciclo de 6 ms a 90 ms. Ofrece 8 entradas discretas resistivas con tensión de 12 V CC y 6 salidas de relé con rango de tensión de 24 V a 250 V CA y de 5 V a 30 V CC. Es un producto con clasificación IP20 e IP40. Pesa 0.22kg. La aplicación principal de este módulo es la industria y el sector de edificios y servicios. Este producto está certificado por C-Tick, GL, UL, CSA y GOST. Cumple las normas EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-5, EN/IEC 61000-4-12 y EN/IEC 61000-4-4 L3. Fácil de usar, Zelio Logic ofrece soluciones alternativas reales basadas en lógica cableada o en tarjetas específicas.

Características básicas

Objeto Módulo de extensión

Tensión 12 VCC

Normas EN/IEC 60068-2-27 Ea. EN/IEC 60068-2-6 Fc. EN/IEC 61000-4-11. EN/IEC 61000-4-12. EN/IEC 61000-4-2 ni

Par de apriete 0.5 Nm

Humedad relativa de trabajo 95 % sin condensación o goteo de agua

Grado de contaminación 2 conforme con EN/IEC 61131-2

Tiempo de respuesta 10 ms (de estado 0 a estado 1)for salida del relé. 5 ms (de estado 1 a estado 0) para salida del rel

Durabilidad eléctrica 500000 ciclos

Durabilidad mecánica 10000000 ciclos (salida del relé)

Grado de protección IP20/IP40

Altitud de trabajo 2000 m

Certificaciones CSA. C-Tick. GL. GOST. UL

Nº de salidas 6 relé salidas

Categoría de sobretensión III conforme con EN/IEC 60664-1

Temperatura de trabajo -20...40 °C em invólucro no ventilado de acuerdo con IEC 60068-2-1 y IEC 60068-2-2. -20...55 °C de a

Características detalladas

Ampliable No

Soporta el protocolo SERCOS No

SIL según IEC 61508 Ninguno

Con interfaz óptica No

Nivel de rendimiento según EN ISO 13849-1 Ninguno

Certificado para áreas peligrosas UL División No

Unidad básica Sí

Estándar de radio GPRS No

Con salida de relé Sí

Altura 90 mm

Soporta el protocolo de seguridad INTERBUS No

Certificado para áreas peligrosas UL clase I No

Certificado para áreas peligrosas UL Clase II No

Certificado para UL clase II No

Anchura 72 mm

Soporta el protocolo EtherCAT No

Redundancia No

Soporta el protocolo AS-Interface Safety at W No

Categoría de protección contra explosiones pa Ninguno

Estándar de radio GSM No

Estándar de radio UMTS No

Profundidad 59.5 mm

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Unidad de expansión Sí

Certificado para áreas peligrosas grupo C (et No

Certificado para áreas peligrosas grupo A (ac No

Certificado para áreas peligrosas grupo B (hi No

Certificado para áreas peligrosas grupo F (po No

Certificado para áreas peligrosas grupo G (po No

Certificado para áreas peligrosas grupo D (pr No

Certificado para áreas peligrosas grupo E (po No

Con pantalla No

Soporta el protocolo SafetyBUS p No

Tipo de tensión de alimentación CA/CC

Con temporizador No

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Estándar inalámbrico Bluetooth No

Estándar de radio WLAN 802.11 No

Soporta el protocolo PROFIBUS No

Equipos asociados (Ex ia) No

Instalación frontal posible Sí

Soporta el protocolo TCP/IP No

Soporta protocolo KNX No

Grado de protección (IP) IP20

Equipos asociados (Ex ib) No

Soporta el protocolo CAN No

Maestro de enlace E/S No

Soporta el protocolo INTERBUS No

Soporta el protocolo DeviceNet No

Montaje en carril posible Sí

Número de salidas digitales 6

Soporta el protocolo Modbus No

Apto para funciones de seguridad No

Corriente de conmutación 8 A

Soporta el protocolo de autopista de datos No

Número de entradas digitales 8

Tensión de alimentación CC 12 ~12 V

Montaje en rack posible No

Consumo de energía 1.1 W

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,10 x 0,09 x 0,07 (m)
Volumen: 0,00 m3
Peso: 0,20 kg

Embalaje 2

Cantidad mínima embalaje: 30
Cantidad máxima embalaje: 30
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 6,48 kg
