0367631 SCHNEIDER VBD02 INTERR.-SECC. VARIO 12A TRIP.

Distribución Baja Tensión
APARAMENTA DE MANDO Y MANIOBRA
INTERRUPTOR DE LEVAS

Cod. 0367631 EAN 3389110724905 GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER ELECTRIC

SCHNEIDER VBD02 INTERR.-SECC. VARIO 12A TRIP.

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

62,33€

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER VBD02 INTERR.-SECC. VARIO 12A TRIP.

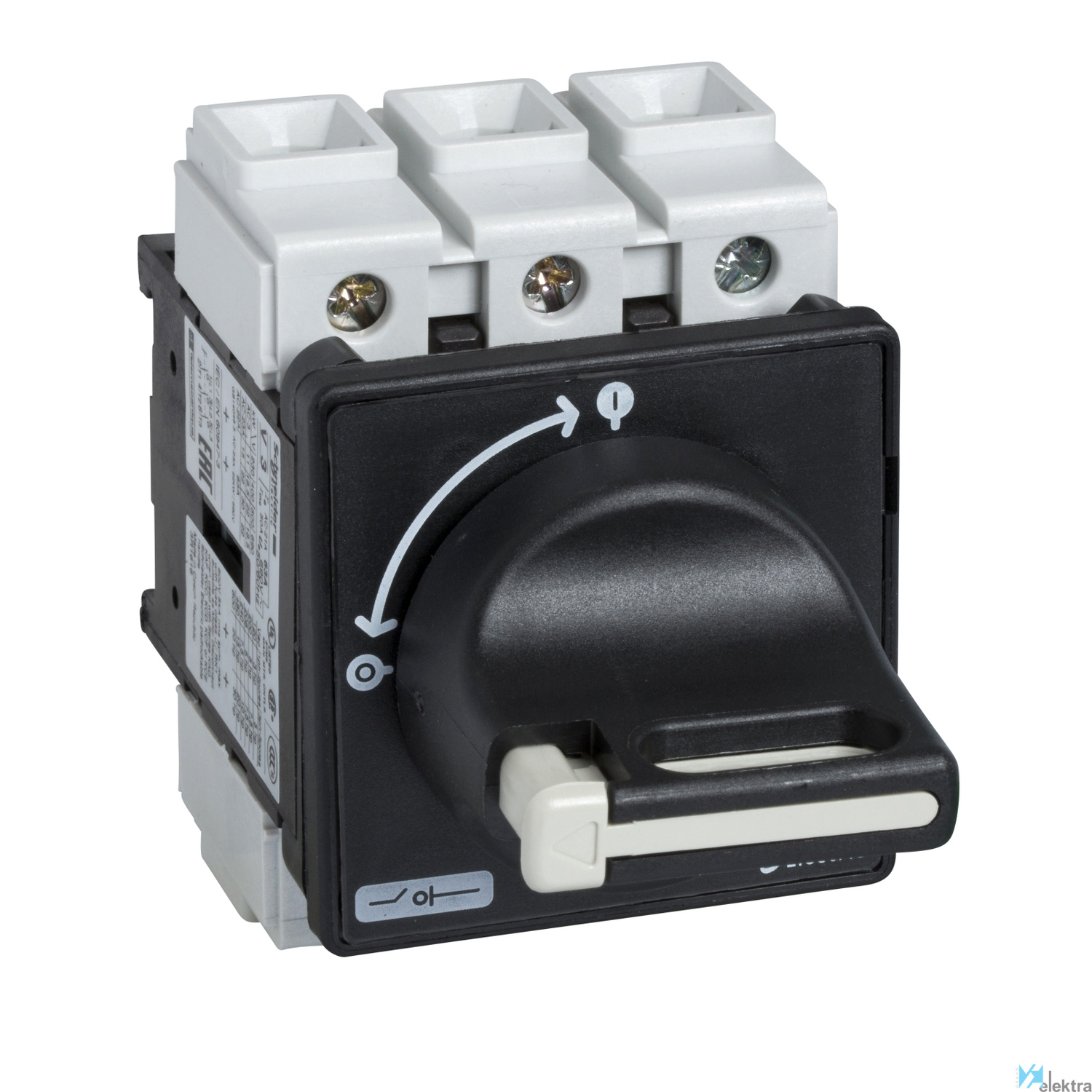

TeSys Vario - switch disconnector - 12 A - on door

Interruptor-seccionador TeSys Vario para montaje en puerta, 3 polos, 12 A/690 V, para aplicaciones de conmutación de motor de hasta 4 kW a 400 V AC-23. Unidad completa compuesta por un cuerpo de interruptor V02 y una maneta negra con placa frontal negra KAD1PZ de 60 x 60 mm. Diseñado para uso como interruptor en carga principal. Maneta para bloqueo con candado, para 3 candados (se piden por separado). Maneta con fijación central en la puerta para dotar de grado de protección IP65 al montaje. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Interruptor seccionador

Tensión 690 V CA 50/60 Hz

Normas IEC 60947-3

Par de apriete Circuito de alimentación : 2.1 N.m - sobre terminales de fijación por tornillo

Color básico Negro

Endurancia mecánica 100000 ciclos

Durabilidad eléctrica 100000 ciclos AC-21. 30000 ciclos DC-1. 30000 ciclos DC-2. 30000 ciclos DC-3. 30000 ciclos DC-4. 300

Tipo de control Mando rotativo

Nº de polos 3P

Resistencia al fuego 960 °C conforme con IEC 60695-2-1

Potencia nominal 3 kW 230...240 V (AC-23A). 4 kW 400...415 V (AC-23A). 5.5 kW 500 V (AC-23A). 7.5 kW 690 V (AC-23A).

Montaje Handle montaje sobre puerta. Switch montaje sobre puerta. Hole con 22.5 mm para handle.

Tipo de red CA. CC

Grado de protección IP20/IP65

Color Maneta y placa frontal en negro

Intensidad 8.1 A (AC-23) en 400 V

Poder de corte 120 A 400 V AC-21A. 120 A 400 V AC-22A. 120 A 400 V AC-23A

Tratamiento TC

Certificaciones CCC. CSA. GL. UL

Conformidad con RoHS SI

Nº de contactos 3 NO

Temperatura de trabajo -20.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Ejecución como dispositivo de parada de emerg No

Ejecución del elemento accionador Empuñadura giratoria corta

Potencia de funcionamiento nominal en CA-3, 4 3 kW

Ejecución como conmutador-inversor No

Apto para montaje frontal central Sí

Intensidad nominal permanente Iu 12 A

Corriente nominal de cortocircuito condiciona 10 kA

Tensión de funcionamiento nominal máxima Ue C 690 V

Número de polos 3

Altura 74 mm

Ejecución como interruptor principal Sí

Resistencia de corriente nominal de corta dur 0.3 kA

Liberación de tensión opcional No

Construcción del dispositivo Técnica integrada fija para dispositivo integ

Interbloqueable Sí

Montaje en suelo No

Anchura 60 mm

Ejecución como interruptor de mantenimiento/r Sí

Ejecución como interruptor de seguridad No

Grado de protección (IP), frontal IP65

Profundidad 121 mm

Tensión nominal de funcionamiento 690 ~690 V

Color del elemento de accionamiento Negro

Potencia de funcionamiento nominal a 400 V CA 4 kW

Apto para montaje frontal de 4 orificios No

Apto para la instalación del distribuidor No

Número de interruptores 1

Corriente permanente asignada con AC-21, 400 12 A

Accionamiento motorizado integrado No

Apto para montaje intermedio No

Accionamiento motorizado opcional No

Con cableado premontado No

Corriente permanente asignada a AC-23, 400 V 8.1 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,09 x 0,08 (m)
Volumen: 0,00 m3
Peso: 0,23 kg

Embalaje 2

Cantidad mínima embalaje: 24
Cantidad máxima embalaje: 24
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 5,75 kg
