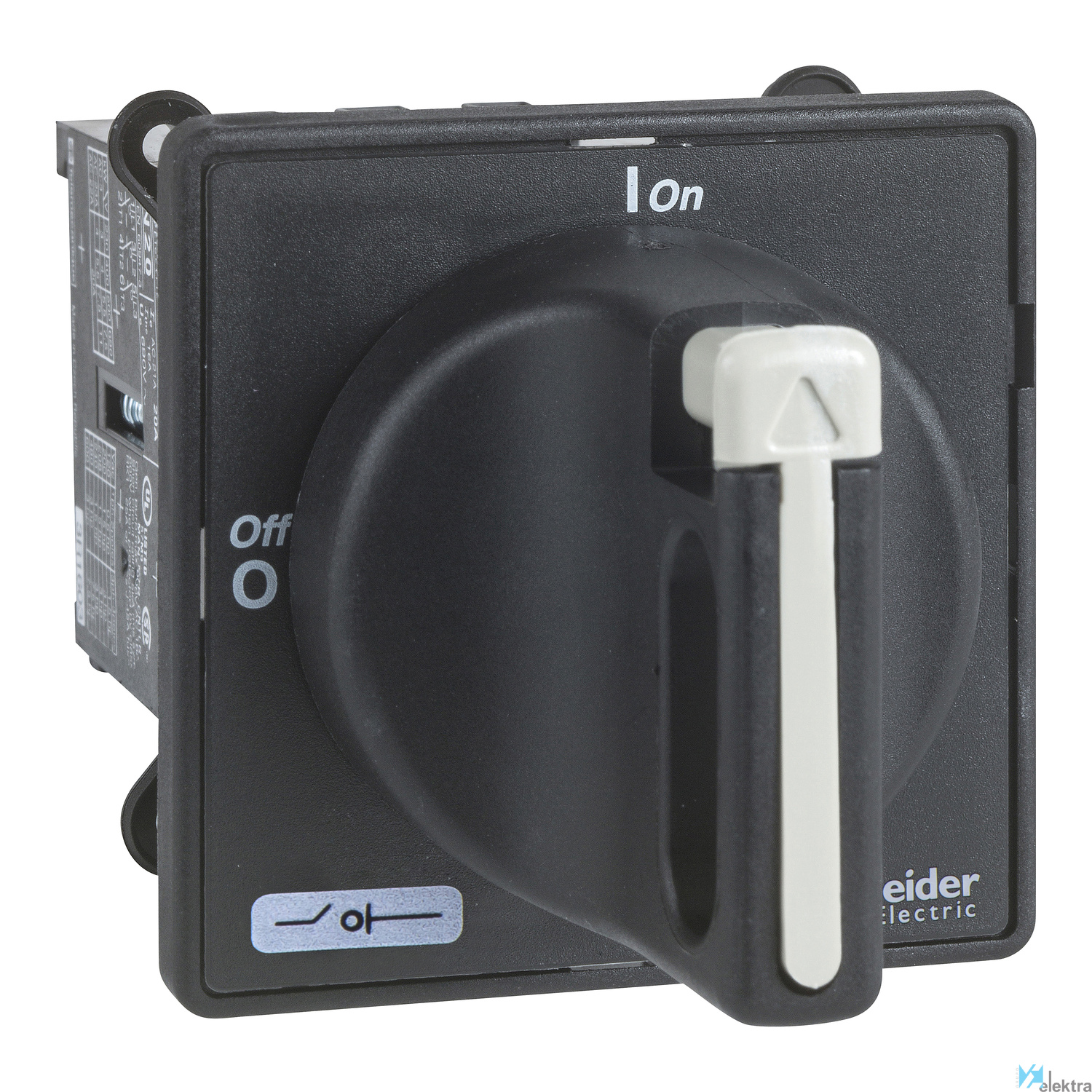

Objeto Interruptor seccionador
Tensión 690 V CA 50/60 Hz
Normas IEC 60947-3
Par de apriete Circuito de alimentación : 0.7 N.m - sobre conexión tornillo de estribo
Color básico Negro
Endurancia mecánica 50000 ciclos
Durabilidad eléctrica 30000 ciclos DC-1...5. 50000 ciclos AC-21
Tipo de control Mando rotativo
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Potencia nominal 3 kW 230...240 V (AC-23A). 4 kW 400...415 V (AC-23A). 5.5 kW 500 V (AC-23A). 7.5 kW 690 V (AC-23A).
Montaje Handle montaje sobre puerta. Switch montaje sobre puerta. Hole con 22.5 mm para handle.
Tipo de red CA. CC
Grado de protección IP65
Color Maneta y placa frontal en negro
Intensidad 8.1 A (AC-23) en 400 V
Poder de corte 120 kA 400 V AC-21A. 120 kA 400 V AC-22A. 120 kA 400 V AC-23A
Tratamiento TC
Certificaciones CCC. CSA. GL. UL
Conformidad con RoHS SI
Nº de contactos 3 NO
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg No
Ejecución del elemento accionador Empuñadura giratoria corta
Potencia de funcionamiento nominal en CA-3, 4 3 kW
Ejecución como conmutador-inversor No
Apto para montaje frontal central Sí
Intensidad nominal permanente Iu 12 A
Corriente nominal de cortocircuito condiciona 6 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 60 mm
Ejecución como interruptor principal Sí
Resistencia de corriente nominal de corta dur 0.14 kA
Liberación de tensión opcional No
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Interbloqueable Sí
Montaje en suelo No
Anchura 60 mm
Ejecución como interruptor de mantenimiento/r Sí
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP65
Profundidad 123.5 mm
Tensión nominal de funcionamiento 690 ~690 V
Color del elemento de accionamiento Negro
Potencia de funcionamiento nominal a 400 V CA 4 kW
Apto para montaje frontal de 4 orificios No
Apto para la instalación del distribuidor No
Corriente permanente asignada con AC-21, 400 12 A
Número de interruptores 1
Accionamiento motorizado integrado No
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 8.1 A
