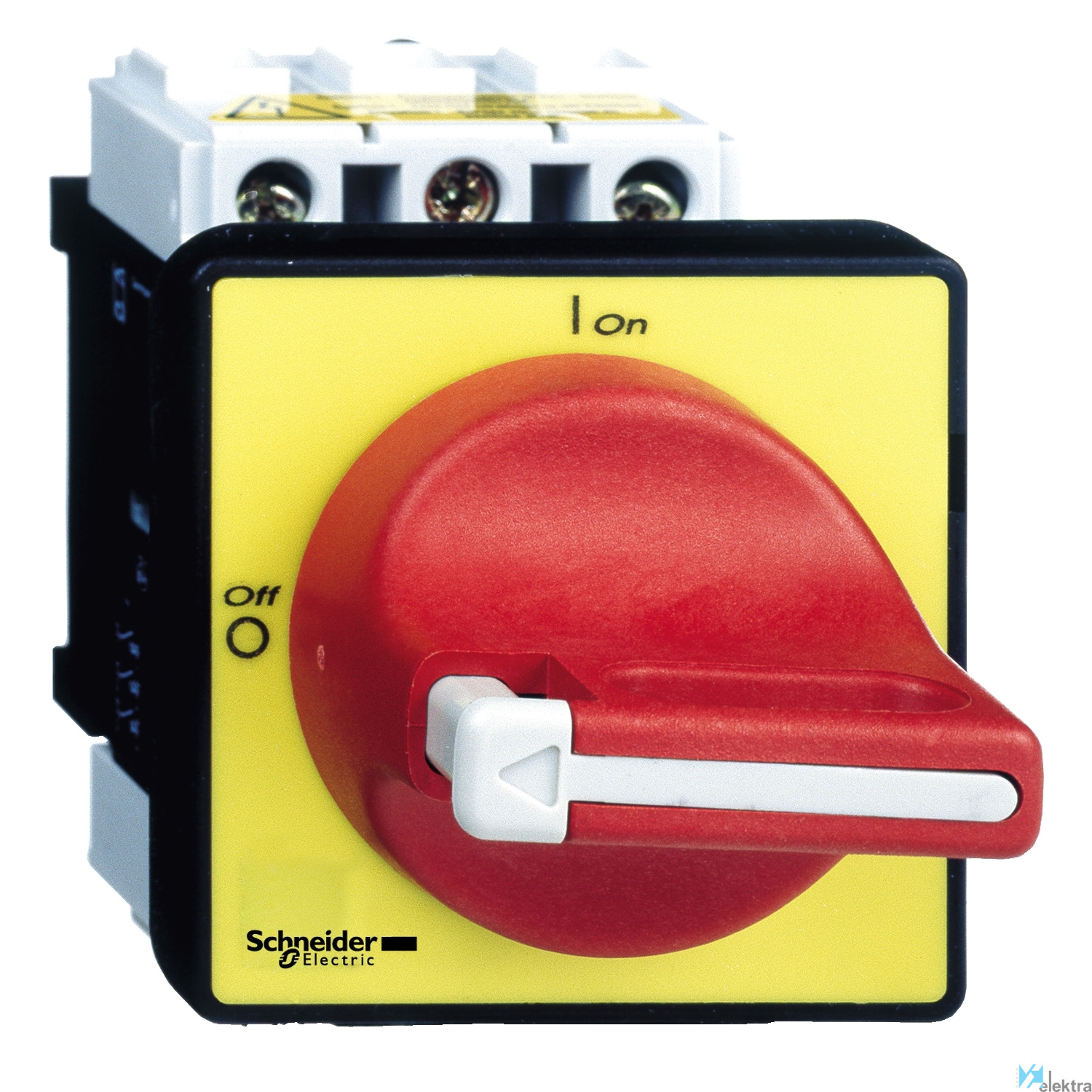

Objeto Seccionador paro de emergencia
Tensión 690 V CA 50/60 Hz
Normas IEC 60947-3
Par de apriete Circuito de alimentación : 2.1 N.m - sobre terminales de fijación por tornillo
Color básico Rojo/Amarillo
Endurancia mecánica 100000 ciclos
Durabilidad eléctrica 100000 ciclos AC-21. 30000 ciclos DC-1. 30000 ciclos DC-2. 30000 ciclos DC-3. 30000 ciclos DC-4. 300
Tipo de control Mando rotativo
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Potencia nominal 3 kW 230...240 V (AC-23A). 4 kW 400...415 V (AC-23A). 5.5 kW 500 V (AC-23A). 7.5 kW 690 V (AC-23A).
Montaje Handle montaje sobre puerta. Switch montaje sobre carril simétrico. Switch montaje sobre placa. Hole
Tipo de red CA. CC
Grado de protección IP20/IP65
Color Maneta y placa frontal en rojo/amarillo
Intensidad 8.1 A (AC-23) en 400 V
Poder de corte 120 A 400 V AC-21A. 120 A 400 V AC-22A. 120 A 400 V AC-23A
Tratamiento TC
Certificaciones CCC. CSA. GL. UL
Conformidad con RoHS SI
Nº de contactos 3 NO
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg Sí
Potencia de funcionamiento nominal en CA-3, 4 3 kW
Ejecución del elemento accionador Empuñadura giratoria corta
Ejecución como conmutador-inversor No
Apto para montaje frontal central Sí
Intensidad nominal permanente Iu 12 A
Corriente nominal de cortocircuito condiciona 10 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 74 mm
Ejecución como interruptor principal Sí
Resistencia de corriente nominal de corta dur 0.3 kA
Liberación de tensión opcional No
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Interbloqueable Sí
Montaje en suelo No
Anchura 60 mm
Ejecución como interruptor de mantenimiento/r No
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP65
Profundidad 121 mm
Tensión nominal de funcionamiento 690 ~690 V
Color del elemento de accionamiento Rojo
Apto para montaje frontal de 4 orificios No
Potencia de funcionamiento nominal a 400 V CA 4 kW
Accionamiento motorizado integrado No
Apto para la instalación del distribuidor No
Corriente permanente asignada con AC-21, 400 12 A
Número de interruptores 1
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 8.1 A
