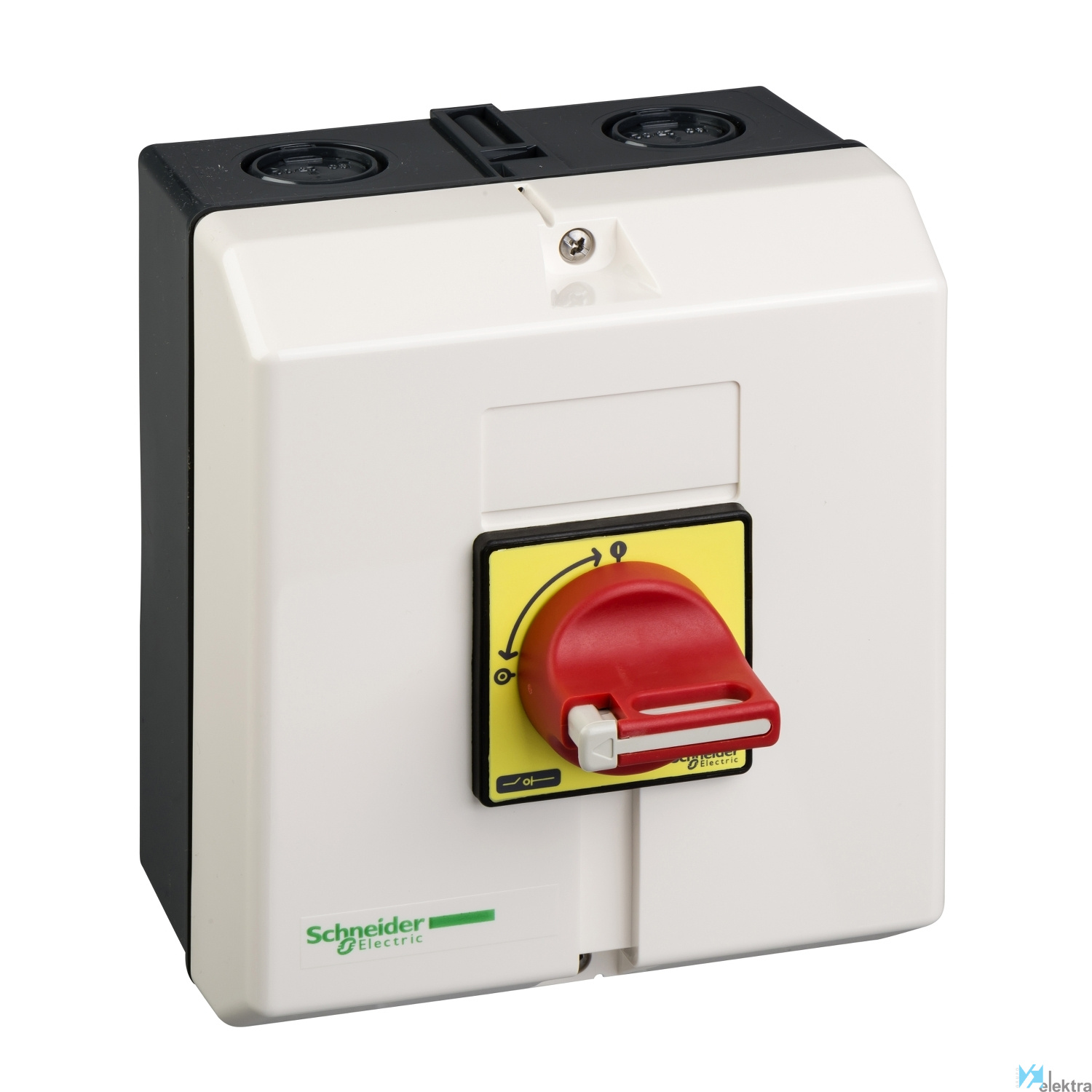

Objeto Seccionador de emergencia
Tensión 690 VCA
Normas IEC 60204. IEC 60947-4-1
Par de apriete Circuito de control : 4 N.m - sobre conector
Color básico Rojo/Amarillo
Endurancia mecánica 30000 ciclos
Durabilidad eléctrica 30000 ciclos DC-1...5. 30000 ciclos AC-21
Tipo de control Mando rotativo
Nº de polos 3P
Resistencia al fuego 960 °C de acuerdo con IEC 60595-2-1
Potencia nominal 22 kW en 400 V AC-23. 18.5 kW at 400 V AC-3
Grado de protección IP65
Color Maneta y placa frontal en rojo/amarillo
Intensidad 41.5 A AC-23A 400 V
Poder de corte 500 A en 400 V (AC-21A). 500 A en 400 V (AC-22A). 500 A en 400 V (AC-23A)
Tratamiento TC
Conformidad con RoHS SI
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg Sí
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Ejecución del elemento accionador Botón giratorio
Ejecución como conmutador-inversor No
Apto para montaje frontal central No
Intensidad nominal permanente Iu 50 A
Color de la carcasa Gris
Corriente nominal de cortocircuito condiciona 10 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 180 mm
Ejecución como interruptor principal Sí
Resistencia de corriente nominal de corta dur 0.756 kA
Liberación de tensión opcional No
Construcción del dispositivo Dispositivo completo en carcasa
Interbloqueable Sí
Montaje en suelo No
Anchura 157 mm
Ejecución como interruptor de mantenimiento/r No
Ejecución como interruptor de seguridad No
Material de carcasa Plástico
Grado de protección (IP), frontal IP65
Profundidad 152 mm
Tensión nominal de funcionamiento 690 ~690 V
Color del elemento de accionamiento Rojo
Potencia de funcionamiento nominal a 400 V CA 22 kW
Apto para montaje frontal de 4 orificios Sí
Corriente permanente asignada con AC-21, 400 50 A
Apto para la instalación del distribuidor No
Número de interruptores 1
Accionamiento motorizado integrado No
Poder de corte a 400 V 30 kW
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 41.5 A
