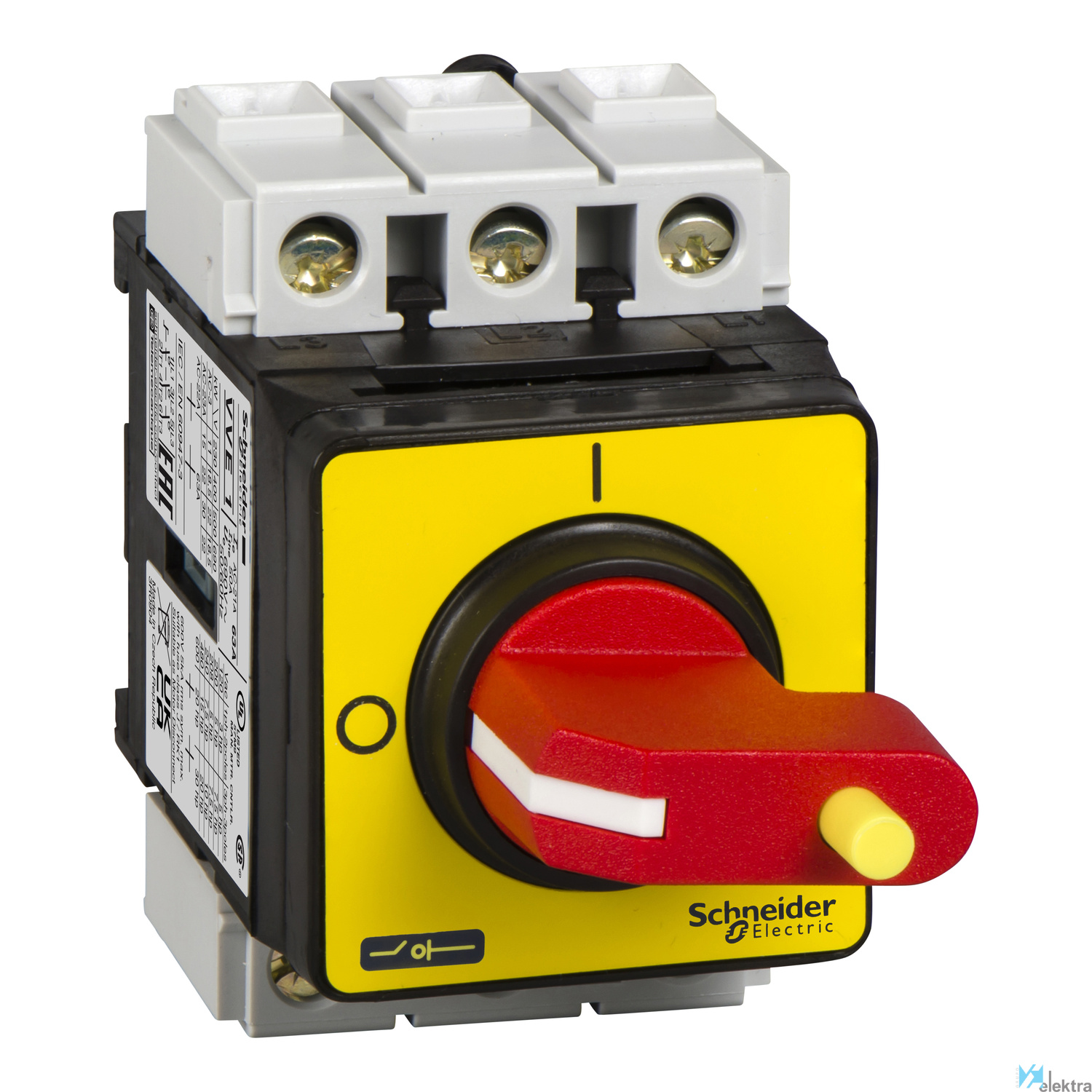

Objeto Seccionador de emergencia
Tensión 690 V CA 50/60 Hz
Normas IEC 60947-3
Par de apriete Circuito de alimentación : 2.1 N.m - sobre terminales de fijación por tornillo
Color básico Rojo/Amarillo
Endurancia mecánica 100000 ciclos
Durabilidad eléctrica 30000 ciclos DC-1...5. 100000 ciclos AC-21
Tipo de control Mando rotativo
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Potencia nominal 1.5 kW 230...240 V (AC-3). 11 kW 500 V (AC-23A). 15 kW 690 V (AC-23A). 7.5 kW 500 V (AC-3). 7.5 kW 6
Montaje Switch montaje sobre carril simétrico. Switch montaje sobre placa. Por clips. Mediante tornillos par
Tipo de red CA. CC
Grado de protección IP65
Color Maneta y placa frontal en rojo/amarillo
Intensidad 21.8 A (AC-23) en 400 V
Poder de corte 250 A 400 V AC-21A. 250 A 400 V AC-22A. 250 A 400 V AC-23A
Tratamiento TC
Certificaciones CSA. GL. UL
Nº de contactos 3 NO
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg Sí
Ejecución del elemento accionador Empuñadura giratoria corta
Potencia de funcionamiento nominal en CA-3, 4 7.5 kW
Ejecución como conmutador-inversor No
Apto para montaje frontal central No
Intensidad nominal permanente Iu 32 A
Corriente nominal de cortocircuito condiciona 10 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 74 mm
Ejecución como interruptor principal Sí
Resistencia de corriente nominal de corta dur 0.384 kA
Liberación de tensión opcional No
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Interbloqueable Sí
Anchura 55 mm
Ejecución como interruptor de mantenimiento/r No
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP65
Profundidad 106 mm
Tensión nominal de funcionamiento 690 ~690 V
Color del elemento de accionamiento Rojo
Apto para montaje frontal de 4 orificios Sí
Potencia de funcionamiento nominal a 400 V CA 11 kW
Corriente permanente asignada con AC-21, 400 32 A
Número de interruptores 1
Apto para la instalación del distribuidor Sí
Accionamiento motorizado integrado No
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 21.8 A
