0419008 SCHNEIDER STBDDO3705 Salida 24V 16 vias 0,5A 4A

Automatización y Accionamientos
AUTOMATIZACIÓN Y BUSES DE CAMPO
MÓDULOS PERIFERIA PLC'S

Cod. 0419008 EAN 3595863843460 GAMA: Modicon STB

SCHNEIDER ELECTRIC

SCHNEIDER STBDDO3705 Salida 24V 16 vias 0,5A 4A

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

264,59€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Fusible de protección de alimentación integrado en retraso de tiempo PDM de 5A
Grado de protección IP20
Aprobado por CE
Certificación FM, UL y CSA
Amplio rango de temperatura de funcionamiento de 0°C a 60°C

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Modicon STB

SCHNEIDER STBDDO3705 Salida 24V 16 vias 0,5A 4A

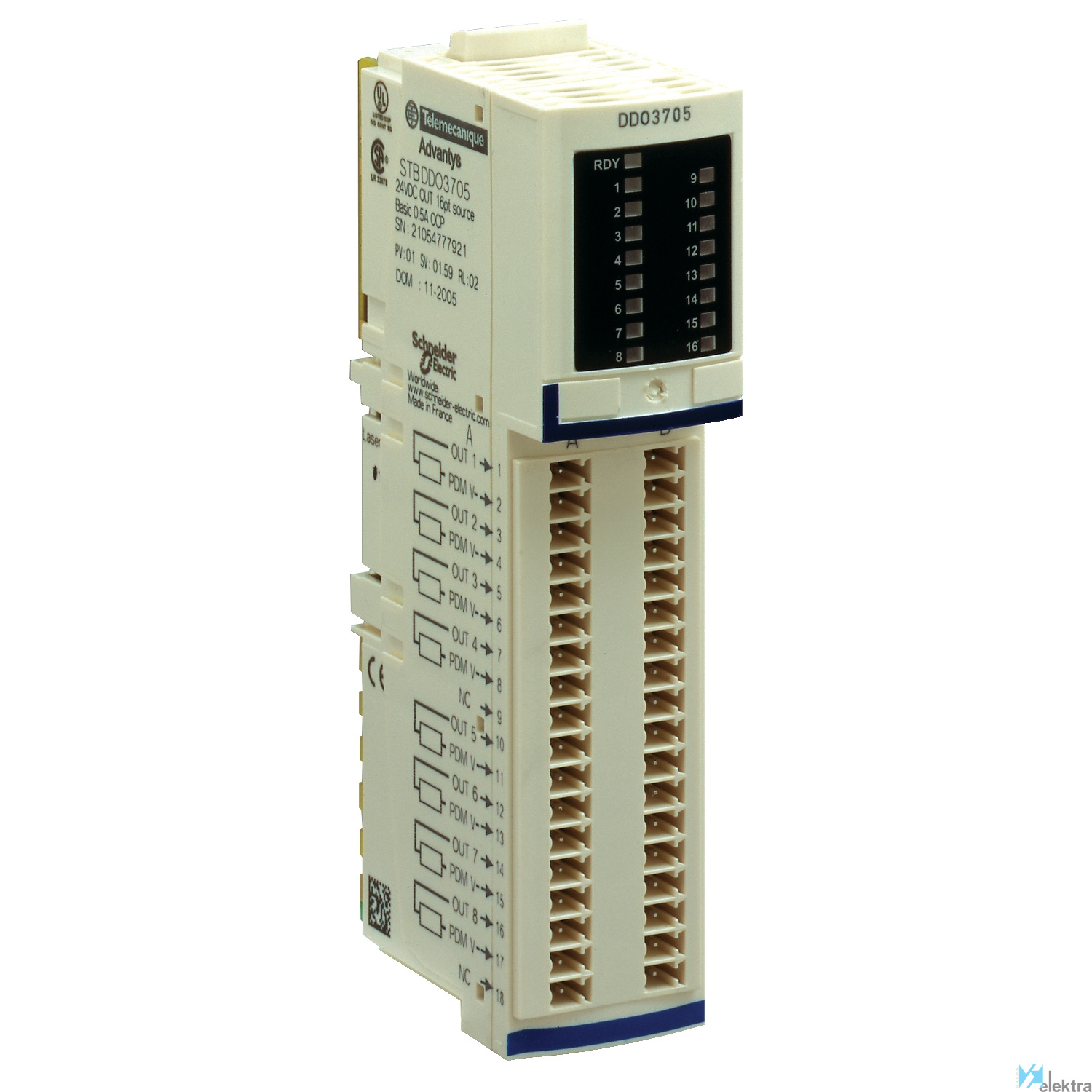

Módulo de salida digital básico STB – 24 V CC - 16 S

Este módulo de salida forma parte de la gama Modicon STB, una oferta de E/S distribuidas modulares IP20 en múltiples redes y bus de campo. Este módulo básico de salida digital ofrece 16 salidas con lógica de salida discreta positiva. Ofrece tensión de salida discreta de 24 V CC con salida discreta de estado sólido. Hay un aislamiento entre los canales y el bus lógico a 1500V durante 1 minuto. Es un producto con clasificación IP20. Sus dimensiones son 128.3mm (ancho) x 70mm (profundidad) x 13.9mm (alto). Pesa 0.086kg. Es adecuado para máquinas de embalaje, embotellado, montaje, distribución, textil, impresión y semiconductores. Este producto está certificado por CE, FM Clase 1 División 2, CSA y UL. Cumple con el estándar EN/IEC 61131-2. Es compatible con la base de E/S STBXBA3000 y el módulo de distribución de energía STBPDT3100/3105. Las soluciones de E/S distribuidas de Advantys son simples, abiertas y flexibles, y satisfacen las necesidades en cada etapa del ciclo de vida del producto. Para conexiones distribuidas a sensores y actuadores desde un PLC con cables prefabricados.

Características básicas

Objeto Módulo

Tensión 24 V

Normas EN/IEC 61131-2

Humedad relativa de trabajo 95 %

Grado de contaminación 2

Alimentación Mód distribución energía

Consumo de corriente 135 mA

Tensión de salida 19.20 ~ 30.00 V

Resistencia al choque SI

Altitud de trabajo 2000 m

Conformidad con RoHS SI

Categoría de sobretensión Clase II

Temperatura de trabajo 0.00 ~ 60.00 °C

Características detalladas

Soporta el protocolo SERCOS No

SIL según IEC 61508 Ninguno

Con interfaz óptica No

Componente del sistema Sí

Entradas digitales configurables No

Salidas digitales configurables No

Tensión de salida permitida 19.2 ~30 V

Nivel de rendimiento según EN ISO 13849-1 Ninguno

Certificado para áreas peligrosas UL División No

Tensión de entrada permitida 19.2 ~30 V

Estándar de radio GPRS No

Tipo de corriente (entrada) CC

Altura 13.9 mm

Tiempo de retardo con cambio de señal 2 ~2 ms

Conexión de bus de campo posible a través de Sí

Soporta el protocolo de seguridad INTERBUS No

Certificado para áreas peligrosas UL clase I No

Certificado para áreas peligrosas UL Clase II No

Certificado para UL clase II No

Anchura 128.3 mm

Soporta el protocolo EtherCAT No

Soporta el protocolo AS-Interface Safety at W No

Categoría de protección contra explosiones pa Otros

Estándar de radio GSM No

Estándar de radio UMTS No

Profundidad 70 mm

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Certificado para áreas peligrosas grupo C (et No

Certificado para áreas peligrosas grupo A (ac No

Certificado para áreas peligrosas grupo B (hi No

Certificado para áreas peligrosas grupo F (po No

Certificado para áreas peligrosas grupo G (po No

Certificado para áreas peligrosas grupo D (pr No

Certificado para áreas peligrosas grupo E (po No

Ejecución de la conexión eléctrica Conexión roscada

Corriente de salida 0.5 A

Soporta el protocolo SafetyBUS p No

Protección contra cortocircuitos, salidas dis Sí

Tipo de tensión de alimentación CC

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Tipo de salida digital Otros

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Estándar inalámbrico Bluetooth No

Equipos asociados (Ex ia) No

Estándar de radio WLAN 802.11 No

Soporta el protocolo PROFIBUS No

Soporta el protocolo TCP/IP No

Instalación frontal posible No

Soporta protocolo KNX No

Soporta el protocolo CAN No

Grado de protección (IP) IP20

Equipos asociados (Ex ib) No

Soporta el protocolo INTERBUS Sí

Tipo de corriente de salida CC

Maestro de enlace E/S No

Montaje en carril posible No

Soporta el protocolo DeviceNet No

Apto para funciones de seguridad No

Número de salidas digitales 16

Soporta el protocolo Modbus No

Soporta el protocolo de autopista de datos No

Tensión de alimentación CC 24 ~24 V

Montaje en rack posible Sí

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible No

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,13 x 0,07 x 0,03 (m)
Volumen: 0,00 m3
Peso: 0,10 kg

Embalaje 2

Cantidad mínima embalaje: 48
Cantidad máxima embalaje: 48
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 5,32 kg

Embalaje 3

Cantidad mínima embalaje: 768
Cantidad máxima embalaje: 768
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 95,10 kg
