0422682 LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A
0422682 LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A
0422682 LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A
0422682 LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0422682   EAN 3245064093361 GAMA: DX³

LEGRAND

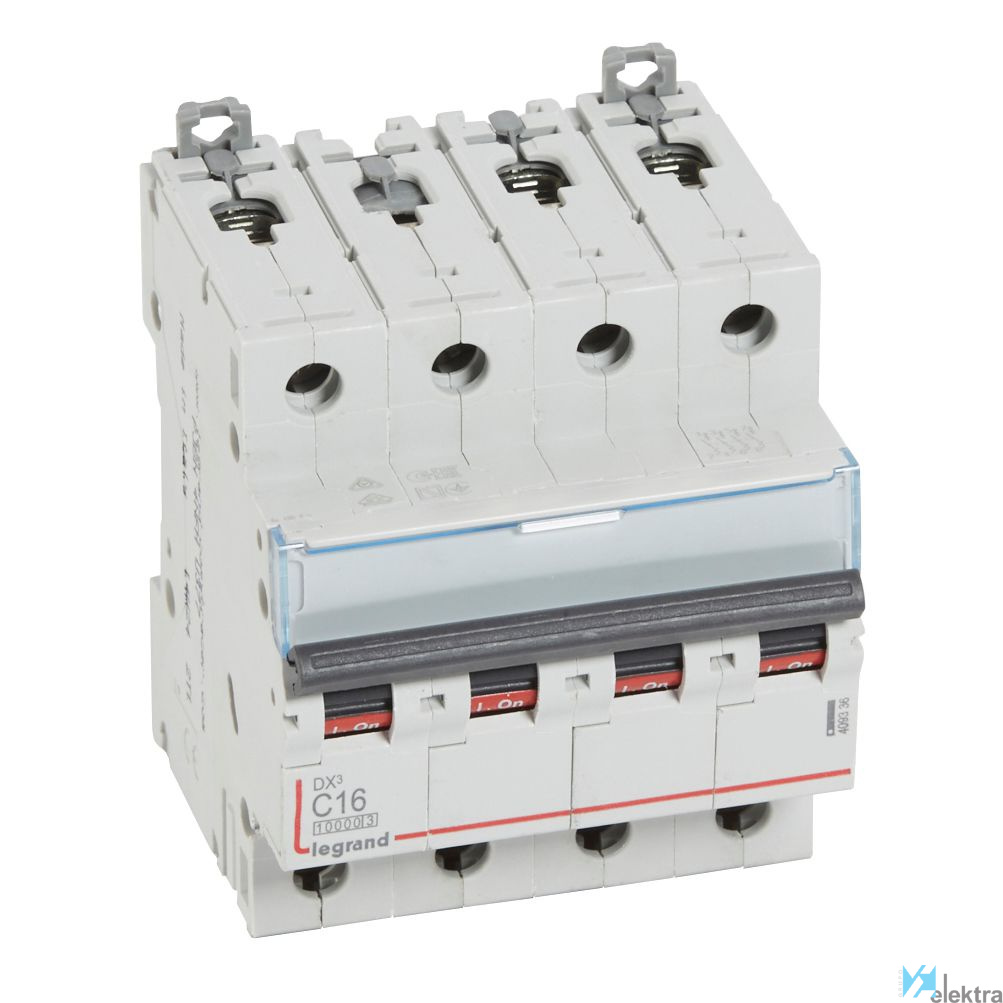

LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

312,06€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Capacidad de rotura: 10000A según la norma IEC 60898-1 para instalaciones domésticas. Umbral de disparo en caso de cortocircuito entre 80A y 160A (curva C entre 5 A y 10 In)
  • Se puede suministrar mediante cable de cobre, barra colectora de clavijas (parte superior o inferior), barra colectora de horquilla (parte inferior) o barra colectora Legrand HX3 (parte superior).
  • Protegido contra cuerpos sólidos mayores de 12,5 mm ("a prueba de dedos"): IP20 según la norma IEC/EN 60529. Nivel máximo de limitación de la energía de paso (clase 3 de limitación energética según la norma IEC 60898-1).
  • Puede equiparse con auxiliares Legrand DX3, módulos adicionales RCD y accesorios. Puede conectarse a un cable de aluminio con el accesorio terminal nº 4 063 10.
  • Este dispositivo cumple con los requisitos de restricción de sustancias y ha sido diseñado en un proceso respetuoso con el medio ambiente.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: DX³

LEGRAND 409336 MAGNET DX3 10/16kA C 4P 16A

Magnetotérmico DX3 10/16KA-C 4 polos 16A. Tetrapolar 400V~ - Curva C - Intensidad nominal: 16A - Número de módulos: 4. MCB DX³ 1000A/16kA - interruptores automáticos magnetotérmicos -curva C - protección de las salidas - Conforme a UNE-EN 60898-1 - Marca N hasta 63A - Compatible con peines unipolares y peines multipolares (excepto automáticos MCB de 80 A, 100A y 125 A) - Poder de corte: - 10000-UNE-EN 60898-1 - 400V~ - 16 kA - UNE-EN 60947-2 - 400V~ - Se pueden equipar con bloques diferenciales, mandos motorizados y auxiliares mando y señalización DX³ .

Características básicas

Objeto Magnetotérmico
Garantía 2 años

Características detalladas

Protección contra explosiones No
Sección de conductor conectable sólido 1.5 ~35 mm²
Temperatura ambiente durante el funcionamiento -25 ~70 °C
Grado de protección (IP) IP20
Poder de corte asignado Icn según EN 60898 a 230 V 16 kA
Acoplamiento de conductor neutro Sí
Tipo de tensión CA
Poder de corte asignado Icn según EN 60898 a 400 V 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 a 400 V 16 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V 32 kA
Resistencia a picos de tensión asignada (Uimp) 4 kV
Número de polos protegidos 4
Frecuencia 50 ~60 Hz
Profundidad de instalación 44 mm
Número de polos (total) 4
Grado de contaminación 2
Ancho en número de espacios modulares 4
Tensión de aislamiento nominal Ui 500 V
Sección de conductor conectable 1.5 ~25 mm²
Corriente nominal 16 A
Clase de limitación de energía 3
Montaje empotrado Sí
Curva de disparo C
Tensión nominal 400 V

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,08 x 0,10 (m)
  • Volumen: 0,00 m3
  • Peso: 0,57 kg

Embalaje 2

  • Cantidad mínima embalaje: 12
  • Cantidad máxima embalaje: 12
  • Medidas: 0,20 x 0,22 x 0,28 (m)
  • Volumen: 0,01 m3
  • Peso: 7,07 kg

Embalaje 3

  • Cantidad mínima embalaje: 216
  • Cantidad máxima embalaje: 216
  • Medidas: 0,45 x 1,20 x 1,00 (m)
  • Volumen: 0,41 m3
  • Peso: 127,17 kg
