  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0422690   EAN 3245064093620 GAMA: DX³

LEGRAND

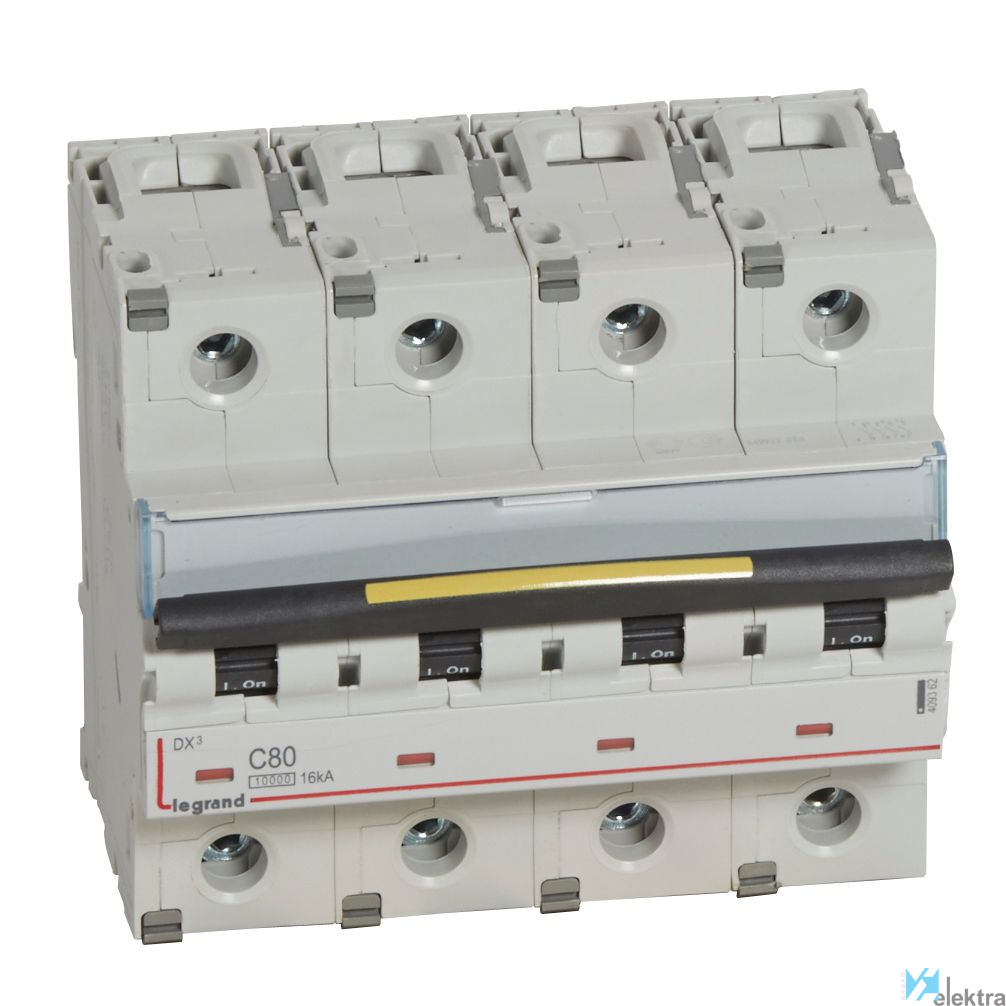

LEGRAND 409362 MAGNET DX3 10/16kA C 4P 80A

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

909,91€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Capacidad de rotura: 10000A según la norma IEC 60898-1 para instalaciones domésticas. Capacidad de corte 16kA según IEC 60947-2. umbral de disparo en caso de cortocircuito entre 400A y 800A (curva C entre 5 in y 10 in)
  • Suministrarse por cable de cobre (parte superior o inferior).
  • Protegido contra cuerpos sólidos mayores de 12,5 mm ("a prueba de dedos"): IP20 según la norma IEC/EN 60529.
  • Puede equiparse con auxiliares Legrand DX3, módulos adicionales RCD y accesorios. Puede conectarse a un cable de aluminio con el accesorio de terminal nº 4 063 11.
  • Este dispositivo cumple con los requisitos de restricción de sustancias y ha sido diseñado en un proceso respetuoso con el medio ambiente.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: DX³

LEGRAND 409362 MAGNET DX3 10/16kA C 4P 80A

Magnetotérmico DX3 10/16KA-C 4 polos 80A. Tetrapolares 400V~ - Curva C - Intensidad nominal: 80A - Número de módulos: 6 . MCB DX³ 1000A/16kA - interruptores automáticos magnetotérmicos -curva C - protección de las salidas - Cumplen la norma UNE EN 60898-1 - Poder de corte: - 10000A - UNE EN 60898-1 - 400V~ (230V~ para Uni + Neutro) - 16 kA - UNE EN 60947-2 - 400V~ (230V~ para Uni + Neutro) - Admiten los auxiliares y los mandos motorizados - Conexión: entrada superior y salida inferior por bornas con tornillos - Los automáticos 2P/3P y 4P se asocian a los bloques diferenciales adaptables.

Características básicas

Objeto Magnetotérmico
Tensión 400 V
Normas UNE EN 60898-1
Módulos 6
Nº de polos 4
Intensidad 80 A
Garantía 2 años
Curva de disparo C

Características detalladas

Protección contra explosiones No
Sección de conductor conectable sólido 6 ~70 mm²
Temperatura ambiente durante el funcionamiento -25 ~70 °C
Grado de protección (IP) IP20
Acoplamiento de conductor neutro Sí
Tipo de tensión CA
Poder de corte asignado Icn según EN 60898 a 400 V 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 a 400 V 16 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V 32 kA
Resistencia a picos de tensión asignada (Uimp) 4 kV
Número de polos protegidos 4
Frecuencia 50 ~60 Hz
Profundidad de instalación 47 mm
Número de polos (total) 4
Grado de contaminación 2
Ancho en número de espacios modulares 6
Tensión de aislamiento nominal Ui 500 V
Sección de conductor conectable 6 ~50 mm²
Corriente nominal 80 A
Montaje empotrado Sí
Curva de disparo C
Tensión nominal 400 V

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,11 x 0,11 (m)
  • Volumen: 0,00 m3
  • Peso: 0,91 kg

Embalaje 2

  • Cantidad mínima embalaje: 5
  • Cantidad máxima embalaje: 5
  • Medidas: 0,13 x 0,20 x 0,30 (m)
  • Volumen: 0,01 m3
  • Peso: 4,96 kg

Embalaje 3

  • Cantidad mínima embalaje: 100
  • Cantidad máxima embalaje: 100
  • Medidas: 0,29 x 1,20 x 1,00 (m)
  • Volumen: 0,34 m3
  • Peso: 95,48 kg
