0423132 LEGRAND 420017 DPX3-160 mag. 4P 160A 16kA

Distribución Baja Tensión
APARAMENTA DE PROTECCIÓN DE BT
PROTECCIÓN DE POTENCIA

Cod. 0423132 EAN 3245064200172 GAMA: DPX³

LEGRAND

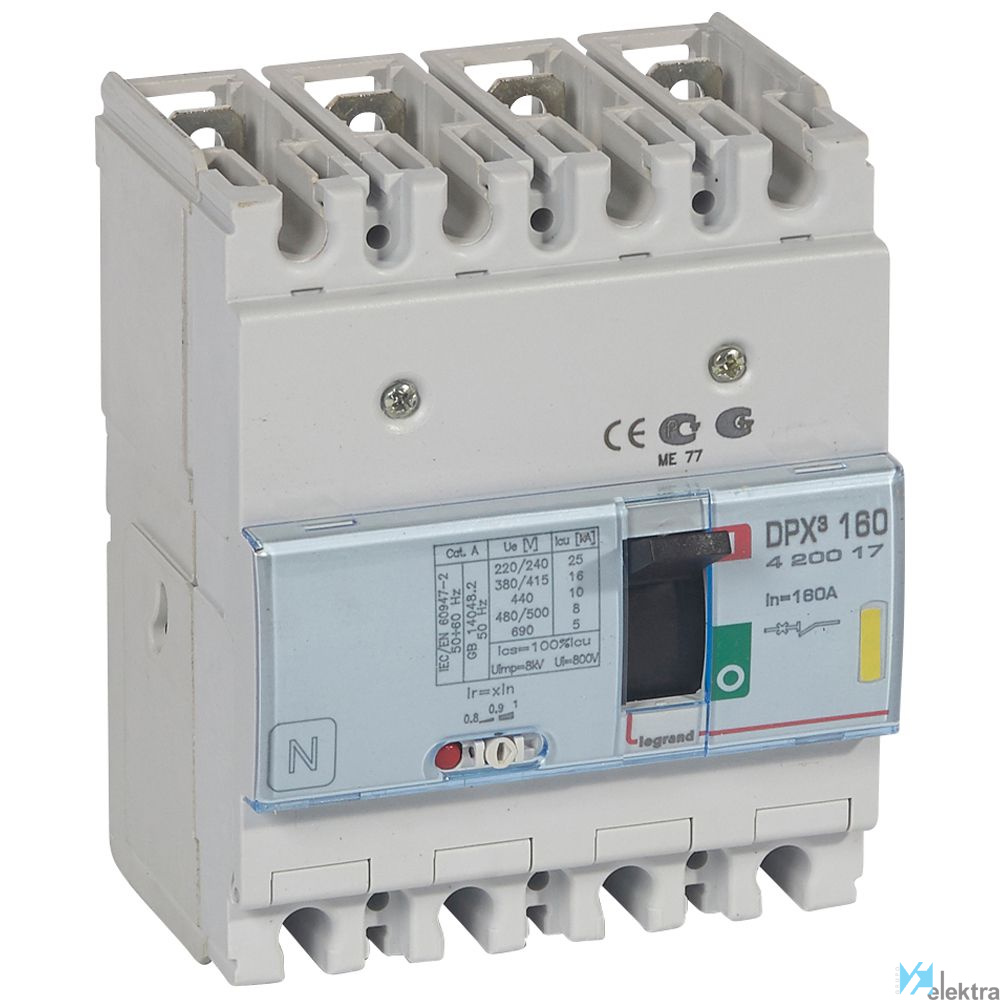

LEGRAND 420017 DPX3-160 mag. 4P 160A 16kA

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

1.513,48€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Capacidad de ruptura de 16kA, según la norma EN/IEC 60947-2, adecuada para la protección de instalaciones comerciales y de potencia media - Conforme con NEMA AB‐1
Tensión de aislamiento nominal de 800V - Tensión nominal de resistencia al impulso de 8kV
Protección térmica con rango de ajuste manual de 0,8-1,0 de la corriente nominal - Protección magnética fija a 10 veces la corriente nominal (mínimo 400A)
Suministrado con tornillos de fijación, terminales jaula de 70mm² de cable flexible máximo o cable rígido máximo de 95mm² - Puede equiparse con otros accesorios de conexión: terminales de jaula, separadores, terminales traseros
Puede equiparse con auxiliares (disparador por derivación, disparador de subtensión, contacto auxiliar), manilla rotativa, maneta accionada por motor y accesorio de bloqueo Puede usarse con manillas rotativas o operador de motor. Hay accesorios de cierre disponibles.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: DPX³

LEGRAND 420017 DPX3-160 mag. 4P 160A 16kA

Magnetotérmico DPX³ 160 4 polos 160A 16kA. Automático caja moldeada magnetotérmico - versión fija - Térmico ajustable de 0,8 a 1 In - Magnético fijo: 400A de 16 a 40 A, 10 In de 63 a 160A - Poder de corte Icu 16 kA (400 V~) - Número de polos: 4P - In: 160A . DPX³ 160 automáticos de potencia magnetotérmicos de 16 a 160A - Se montan sobre perfil simétrico o sobre placa de montaje en cajas y armarios XL³ - Garantizan el corte, el control, el seccionamiento y la protección de líneas eléctricas de baja tensión - Incluyen bornas de estribo, conexión de 70mm² máximo en cable flexible y hasta 120mm² (en cable rígido) con accesorios - Se equipan con los auxiliares - Ajustes precintables - Cumplen la norma UNE-EN 60947-2 .

Características básicas

Objeto Magnetotérmico

Garantía 2 años

Características detalladas

Grado de protección (IP) IP30

Número de contactos auxiliares como contacto de cambio 1

Número de contactos auxiliares normalmente cerrados 1

Rango de ajuste de liberación instantánea de cortocircuito 1600 ~1600 A

Protección de fallo a tierra integrada No

Con liberación de baja tensión integrada Sí

Apto para montaje en carril DIN Sí

Construcción del dispositivo Dispositivo a empotrar, técnica de instalación fija

Número de polos 4

Tipo de conexión del circuito de corriente principal Conexión roscada

Ajuste actual de liberación de sobrecarga 128 ~160 A

Accionamiento motorizado integrado No

Rango de ajuste de liberación retardada de cortocircuito a corto plazo 1600 ~1600 A

Ejecución del elemento accionador Maneta

Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V 16 kA

Intensidad nominal permanente Iu 160 A

Con alarma activada Sí

Accionamiento motorizado opcional Sí

Posición de la conexión para el circuito principal de tensión Parte frontal

Tensión nominal 220 ~690 V

Montaje en rail DIN opcional Sí

Aparato completo con dispositivo de protección Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,13 x 0,19 (m)
Volumen: 0,00 m3
Peso: 1,50 kg

Embalaje 2

Cantidad mínima embalaje: 100
Cantidad máxima embalaje: 100
Medidas: 0,38 x 1,20 x 1,00 (m)
Volumen: 0,46 m3
Peso: 149,70 kg
