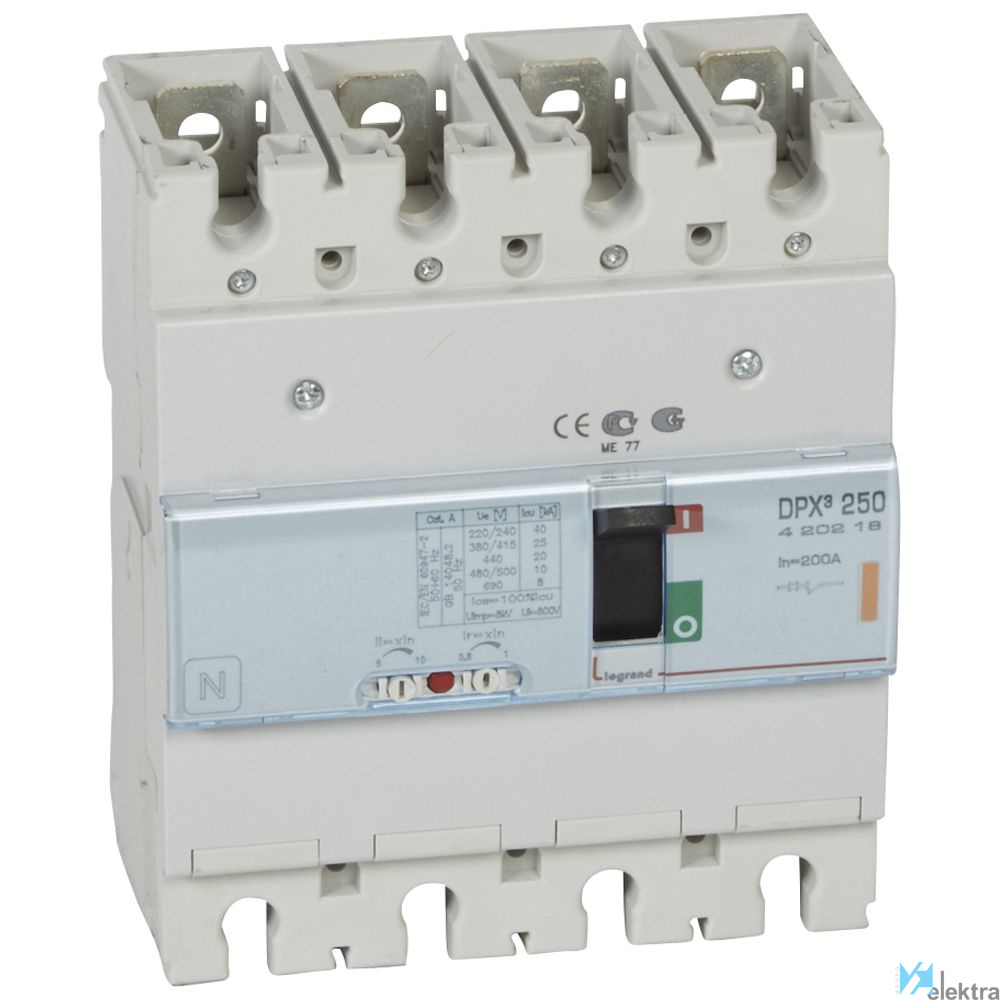

0423230 LEGRAND 420218 DPX3-250 mag. 4P 200A 25kA

Distribución Baja Tensión
APARAMENTA DE PROTECCIÓN DE BT
PROTECCIÓN DE POTENCIA

Cod. 0423230 EAN 3245064202183 GAMA: DPX³

LEGRAND

LEGRAND 420218 DPX3-250 mag. 4P 200A 25kA

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

3.150,38€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Capacidad de freno de 25kA, según la norma EN/IEC 60947-2, adecuada para la protección de instalaciones comerciales y de potencia media - Conforme con NEMA AB‐1
Tensión de aislamiento nominal de 800V - Tensión nominal de resistencia al impulso de 8kV
Protección térmica con rango de ajuste manual de 0,8-1,0 de la corriente nominal - Protección magnética con rango de ajuste manual de 5-10 de la corriente nominal.
Suministrado con tornillos de fijación, placa de conexión para barras o ojones de cable y blindajes aislantes (barreras de fase) - Se pueden instalar terminales de jaula, separadores, terminales traseros
Puede equiparse con auxiliares (disparador por derivación, disparador de subtensión, contacto auxiliar), manilla rotativa, maneta accionada por motor y accesorio de bloqueo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: DPX³

LEGRAND 420218 DPX3-250 mag. 4P 200A 25kA

Magnetotérmico DPX³ 250 4 polos 200A 25kA. Automático caja moldeada magnetotérmico - versión fija - Térmico ajustable de 0,8 a 1 In - Magnético ajustable de 5 a 10 In Poder de corte Icu 25 kA (400 V~) - Número de polos: 4P - In: 200A . DPX³ 250 automáticos de potencia magnetotérmicos de 100 a 250A - Se montan sobre perfil simétrico o sobre placa de montaje en cajas y armarios XL³ - Garantizan el corte, el control, el seccionamiento y la protección de líneas eléctricas de baja tensión - Incluyen placas de separación, bornas de jaula, conexión 120mm² máxima en cable flexible y hasta 150mm² con accesorios - Se equipan con los auxiliares - Ajustes precintables - Cumplen la norma UNE-EN 60947-2 .

Características básicas

Objeto Magnetotérmico

Garantía 2 años

Características detalladas

Grado de protección (IP) IP30

Número de contactos auxiliares como contacto de cambio 1

Número de contactos auxiliares normalmente cerrados 1

Rango de ajuste de liberación instantánea de cortocircuito 1000 ~2000 A

Protección de fallo a tierra integrada No

Con liberación de baja tensión integrada Sí

Apto para montaje en carril DIN Sí

Construcción del dispositivo Dispositivo a empotrar, técnica de instalación fija

Número de polos 4

Tipo de conexión del circuito de corriente principal Conexión roscada

Ajuste actual de liberación de sobrecarga 160 ~200 A

Accionamiento motorizado integrado No

Rango de ajuste de liberación retardada de cortocircuito a corto plazo 1000 ~2000 A

Ejecución del elemento accionador Maneta

Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V 25 kA

Intensidad nominal permanente Iu 200 A

Con alarma activada Sí

Accionamiento motorizado opcional Sí

Posición de la conexión para el circuito principal de tensión Parte frontal

Tensión nominal 220 ~690 V

Montaje en rail DIN opcional Sí

Aparato completo con dispositivo de protección Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,16 x 0,21 (m)
Volumen: 0,00 m3
Peso: 2,59 kg

Embalaje 2

Cantidad mínima embalaje: 64
Cantidad máxima embalaje: 64
Medidas: 0,45 x 1,20 x 1,00 (m)
Volumen: 0,47 m3
Peso: 154,75 kg
