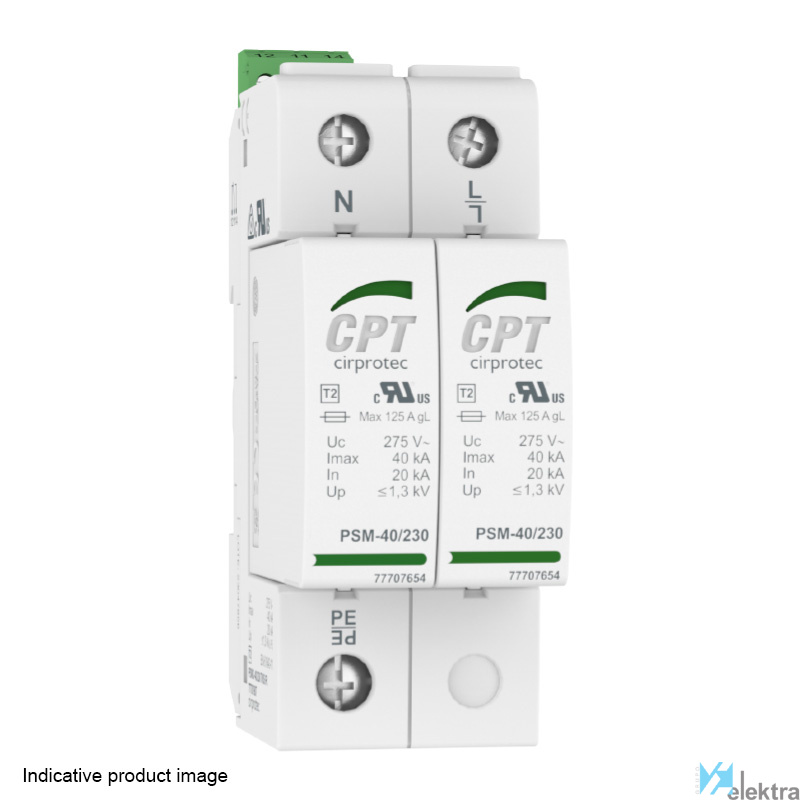

Objeto Protector sobretensión
Nº de módulos 2
Sección transversal 6.00 ~ 35.00 mm²
Normas IEC 61643-11, EN 61643-11
Par de apriete 4 Nm
Material de aislamiento PA66 CT1, V-0
Configuración interna 1P+N
Configuración de red TT, TNS
Formato Desenchufable
Tipo Tipo 2
Clase eléctrica Clase II
Color básico Gris
Módulos 2
Nº de polos 2
Tensión de red 230.00 ~ 400.00 V
Grado de protección IP20
Grado de inflamabilidad UL94 V-0
Capacidad de cortocircuito 25 kA
Color Gris RAL 7035
Certificaciones IEC/EN 61643-11, UL 1449 5ª edición
Nº RAL 7035
Tipo de conexión Desenchufable
Tipo de instalación (L-N-PE)
Temperatura de trabajo -40.00 ~ 80.00 °C
Aplicaciones EDIFICIOS,FOTOVOLTAICA Y ALMACENAMIENTO,VEHÍCULO ELÉCTRICO,INDÚSTRIA,TELECOMUNICACIONES,TRATAMIENTO
Grado de protección (IP) IP20
Clase de prueba tipo 2 Sí
Sección transversal máxima de conductor rígido (simple/multiconductor) 35 mm²
Sección transversal máxima de conductor flexible (trenzado fino) 25 mm²
Método de montaje Carril DIN 35 mm
Señalización en el dispositivo Ninguno
Protección máxima contra sobrecorriente, Conexión en serie (fusible) 125 A
Con contacto de telecomunicación No
Protección contra cortocircuitos integrada No
Fusible de respaldo integrado No
Nivel de protección de L-N 1.3 kV
Nivel de protección N-PE 1.5 kV
Corriente nominal de descarga (8/20) 20 kA
Corriente máx. de descarga (8/20) 40 kA
Voltaje nominal CA 230 V
Resistencia a cortocircuitos (Isccr) 25 kA
Tipo de red: otros No
Tipo de red CC No
Tipo de red IT No
Tipo de red TN No
Tipo de red TN-C No
Tipo de red TN-S Sí
Tipo de red TT Sí
Tipo de red TN-C-S No
Sin corriente de fuga No
