0439921 SCHNEIDER A9XMSB11 Acti 9 Smartlink

Distribución Baja Tensión
SUPERVISION Y MEDIDA
SENSORES Y PASARELAS

Cod. 0439921 EAN 3606480430602 GAMA: EcoStruxure SmartLink ModBus

SCHNEIDER ELECTRIC

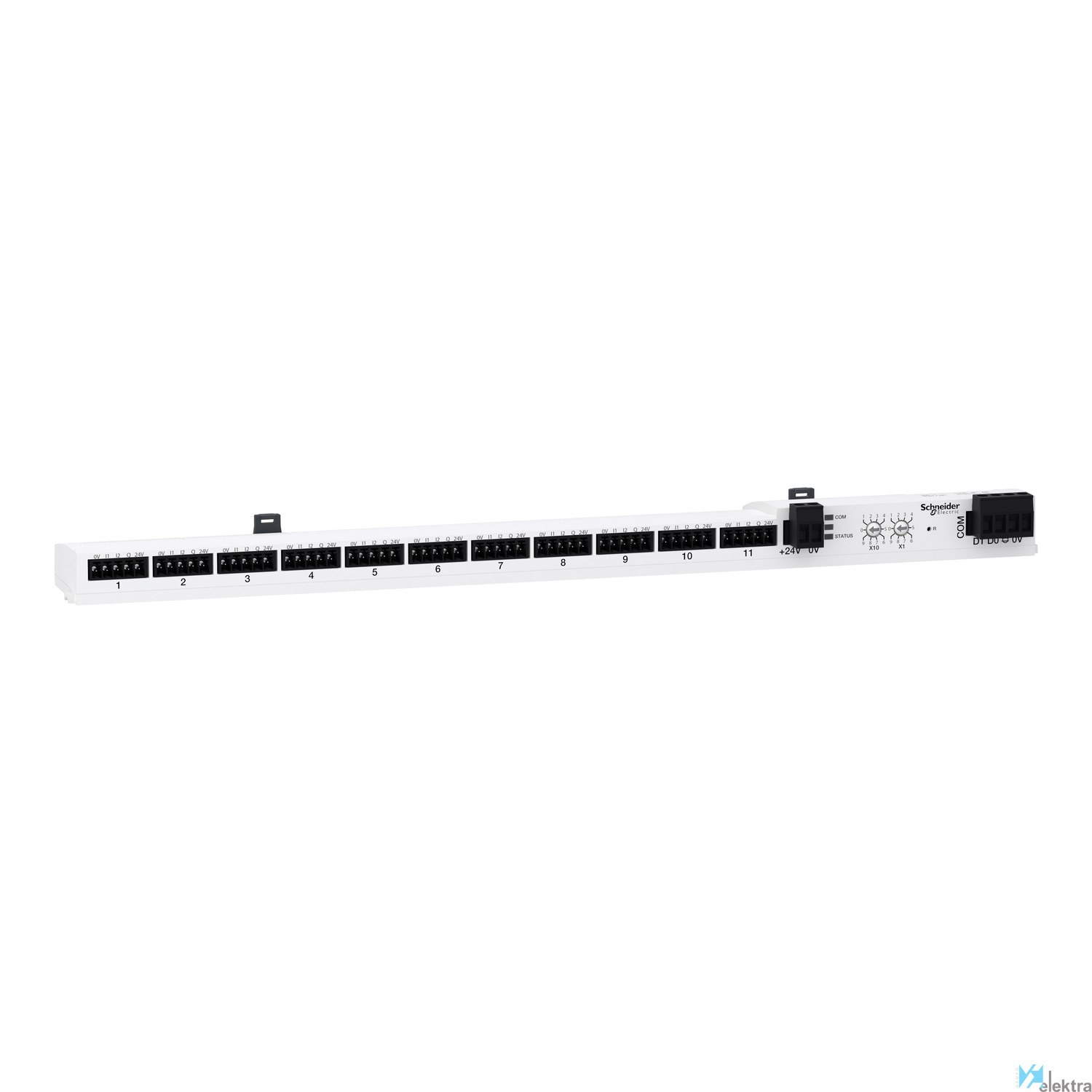

SCHNEIDER A9XMSB11 Acti 9 Smartlink

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

832,93€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Transmisión de datos recopilados por los ensambles del tablero de fuerza Acti9
Monitoreo de carga
Administración de alarmas en umbrales de nivel enviados por correo electrónico
reduce el espacio físico y el cableado gracias a los dispositivos de comunicación inalámbricos

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: EcoStruxure SmartLink ModBus

SCHNEIDER A9XMSB11 Acti 9 Smartlink

SMARTLINK MODBUS RS485 11E/S

Este esclavo Modbus Acti 9 SmartLink es un módulo de comunicación inteligente con 11 canales. Se comunica con los auxiliares iACT24 para contactores iCT, iATL24 para relés de impulso iTL, iOF+SD24 para iC60, iID, ARA, RCA e iSW-NA. Debe asociarse a un maestro SmartLink SI B gracias al conector Modbus RS485. Se utiliza para transferir datos de dispositivos Acti 9 a un PLC o sistema de supervisión de red gracias al conector Ethernet. También se comunica con OF+SD24 para C60, C120, DPN, ID y C60H-DC, Ti24 para RCA iC60 y Reflex iC60. Se suministra con 1 conector de alimentación de 24 V CC y 2 pernos para el montaje en Linergy FM80. La conexión es Modbus, RTU, conexión serie RS485. La velocidad de transferencia puede adaptarse automáticamente de 9.600 a 19200 baudios. El rango de direccionamiento Modbus es de 1 a 99. Es un tipo de conector de 4 pins de bus. Es una conexión enchufable. La longitud máxima del bus es de 1000m. La longitud máxima del cable es de 500m. La fuente de alimentación de tensión es de 24 V CC +/- 10%. La corriente de entrada máxima es 1,5 A. La corriente de irrupción máxima es de 3 A. El grado de protección es IP20. El grado de contaminación es 3. Cumple con la directiva RoHS. La duración del almacenamiento de memoria es de 10 año. Las dimensiones son (An.) 359 mm x (Alt.) 23 mm x (Prof.) 42 mm. El peso es de 195 g. La temperatura de funcionamiento es de -25 °C a 60°C y sólo +50°C si el montaje es vertical. La temperatura de almacenamiento es de -40°C a 80°C. Este producto cumple la norma IEC/EN 61131-2.

Características básicas

Objeto Módulo de comunicación

Tensión 24 V DC +/- 20 %

Normas EN/IEC 61131-2. EN/IEC 62053-31

Humedad relativa de trabajo 90 % en 40 °C

Grado de contaminación 3

Color básico Blanco

Tropicalización 2

Montaje Entre 2 horizontal DIN carriles

Corriente nominal 1,5 A

Corriente de entrada 0.5 A para salida digital

Color Blanco (RAL 9003)

Altitud de trabajo 2000 m

Nº RAL 9003

Conformidad con RoHS SI

Temperatura de trabajo -25.00 ~ 60.00 °C

Tipo de salida Fuente de intensidad lógica en 24 V CC, 100 mA

Características detalladas

Soporta el protocolo SERCOS No

Entrada analógica, termómetro de resistencia No

Entradas analógicas configurables Sí

Entrada analógica, termopar No

Entrada analógica, resistencia No

Salidas analógicas configurables No

SIL según IEC 61508 Ninguno

Con interfaz óptica No

Componente del sistema Sí

Señal analógica de entrada configurable No

Entradas digitales configurables Sí

Salidas digitales configurables Sí

Nivel de rendimiento según EN ISO 13849-1 Ninguno

Tensión de entrada permitida 19.2 ~28.8 V

Estándar de radio GPRS No

Tipo de corriente (entrada) CC

Conexión de bus de campo posible a través de No

Altura 23 mm

Soporta el protocolo de seguridad INTERBUS No

Anchura 359 mm

Soporta el protocolo AS-Interface Safety at W No

Estándar de radio GSM No

Categoría de protección contra explosiones pa Ninguno

Estándar de radio UMTS No

Profundidad 42 mm

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Protección contra cortocircuitos, salidas dig Sí

Corriente de entrada en la señal 1 2.5 mA

Soporta el protocolo SafetyBUS p No

Ejecución de la conexión eléctrica Conexión enchufable

Tipo de tensión de alimentación CC

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Soporta el protocolo PROFIsafe No

Tipo de salida digital Otros

Estándar inalámbrico Bluetooth No

Soporta el protocolo ASI No

Soporta el protocolo PROFIBUS No

Estándar de radio WLAN 802.11 No

Equipos asociados (Ex ia) No

Soporta el protocolo TCP/IP No

Instalación frontal posible No

Soporta protocolo KNX No

Grado de protección (IP) IP20

Equipos asociados (Ex ib) No

Soporta el protocolo CAN No

Tipo de corriente de salida CC

Maestro de enlace E/S No

Soporta el protocolo INTERBUS No

Entrada analógica, corriente No

Soporta el protocolo DeviceNet No

Montaje en carril posible No

Apto para funciones de seguridad No

Número de salidas digitales 11

Soporta el protocolo Modbus Sí

Número de entradas digitales 22

Soporta el protocolo de autopista de datos No

Tensión de alimentación CC 24 ~24 V

Corriente de salida en la salida digital 0.1 A

Montaje en rack posible No

Soporta el protocolo LON No

Tensión de salida en la salida digital 24 ~24 V

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible Sí

Entrada analógica, tensión No

Número de interfaces HW RS485 1

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,37 x 0,07 x 0,03 (m)
Volumen: 0,00 m3
Peso: 0,24 kg

Embalaje 2

Cantidad mínima embalaje: 32
Cantidad máxima embalaje: 32
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 8,20 kg
