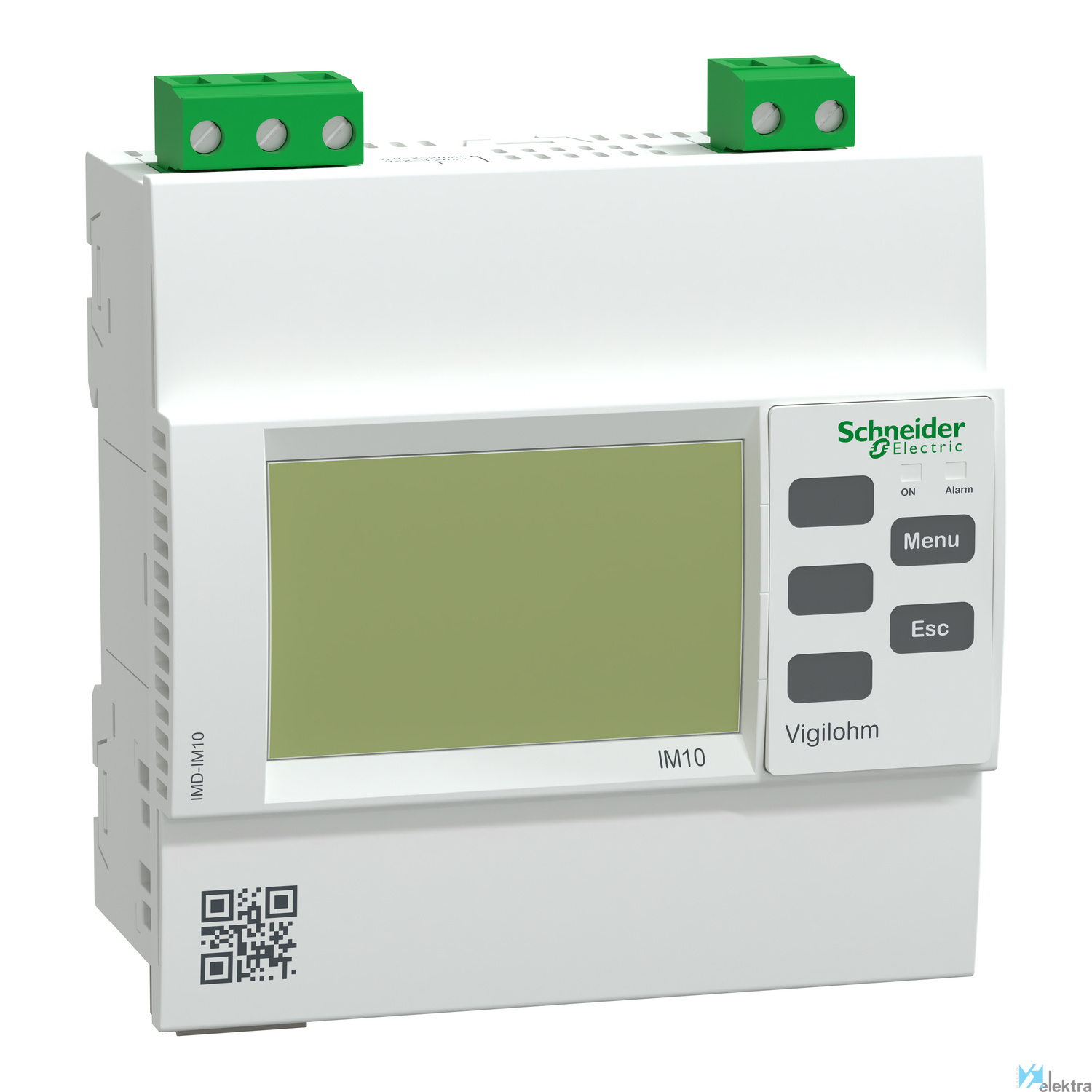

SCHNEIDER IMD-IM10 Vigilohm IM10

GAMA: Vigilohm Insulation Monitoring Devices

SCHNEIDER IMD-IM10 Vigilohm IM10

IM10 - Vigilohm - controlador de aislamiento permanente - 110-415VCA

Este dispositivo pertenece a la gama Vigilohm diseñado para monitorear redes eléctricas no conectadas a tierra/IT, de acuerdo con las normas de instalación y productos. De acuerdo con las normas, se recomienda equipar sus sistemas con dispositivos de monitoreo de aislamiento (IMD). Este dispositivo está dedicado a monitorear sistemas de CA, CC y ACDC de tamaño medio, con perturbaciones limitadas. Mide la resistencia de aislamiento del sistema al inyectar una corriente de CA de baja frecuencia entre la red y la tierra. La configuración se establecerá según la instalación. Los ajustes están disponibles en la parte frontal del dispositivo, a través de la pantalla HMI. Los ajustes son umbrales de alarma de 0,5 kilohms a 500 kilohms y retardo de alarma de 0 a 7200 segundos. Monitorea redes de hasta 600VAC cuando están conectadas al neutro, 480V cuando están conectadas a la línea y 345VDC, con hasta 40 microfaradios. La pantalla en blanco y negro muestra la resistencia al aislamiento de 100 ohmios a 10 megohmios. La prueba automática comienza automáticamente cada 5 horas y según demanda. En caso de que la resistencia de aislamiento del sistema caiga por debajo del umbral establecido, lo que significa que se produjo una falla a tierra, se activa una alarma a través del relé de salida IMD. Una vez que no se monitorea ninguna falla, la alarma se desactiva, el relé de alarma vuelve a ser normal. El dispositivo puede ser alimentado por una fuente de 110VAC a 415VAC o una fuente de 125VDC a 250VDC, todas con una tolerancia de más o menos 15%. Este producto se puede instalar en riel DIN o empotrado. La protección de entrada frontal es IP52, IP20 posterior y categoría de sobretensión III.
