Grupo Elektra : 0460913 SCHNEIDER ATSU01N232LT ATSU01 32A 200-480V Trifasi

GAMA: Altistart 01

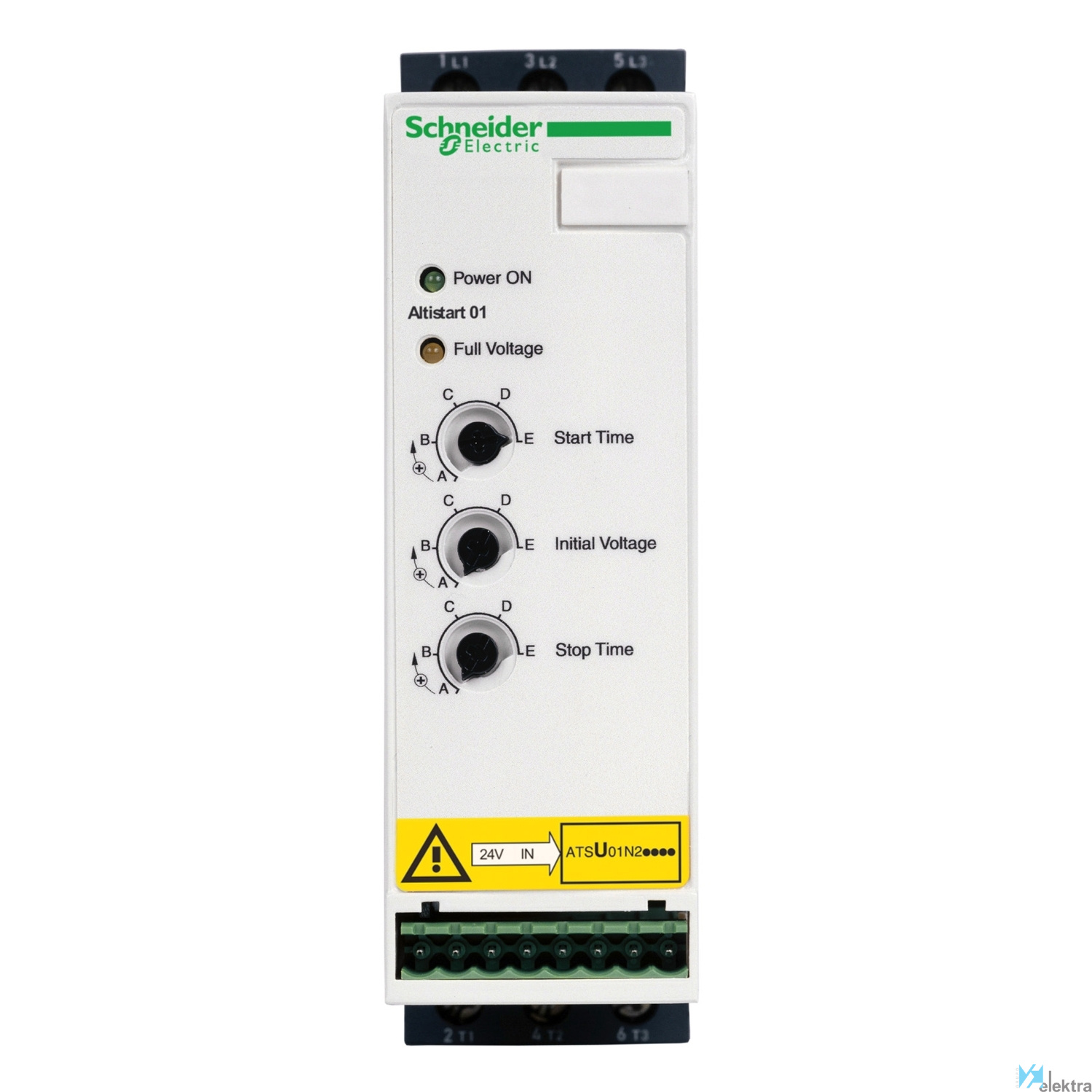

SCHNEIDER ATSU01N232LT ATSU01 32A 200-480V Trifasi

Arrancador suave para motores asíncronos - ATSU01 - 32A -200... 480 V - 7,5...15 kW

Arrancador progresivo motor asíncrono, ATSU01, 32A, 200-480 V, 7,5-15 KW. Gama de producto: Altistart U01 y TeSys U - tipo de producto o componente: arrancador suave - destino del produc: motores asíncronos - aplicación específica de producto: máquina simple - número de fases de la red: 3 fases - potencia del motor en kW: 15 kW en 400 V 3 fases, 7.5 kW en 230 V 3 fases - potencia del motor en HP: 10 hp en 230 V 3 fases, 20 hp en 460 V 3 fases - tipo de arranque: arranque con rampa de tensión - potencia disipada en W: 2.5 W a carga completa y al final del inicio, 322.5 W en sobretensión.

Características básicas

Objeto Arrancador suave

Tensión 200...480 V (- 10...10 %)

Normas EN/IEC 60947-4-2

Par de apriete 0.5 N.m. 1.9...2.5 N.m

Humedad relativa de trabajo 5...95 % sin condensación o goteo de agua de acuerdo con EN/IEC 60068-2-3

Posición de conexión Vertical +/- 10 grados

Grado de contaminación 2 conforme con EN/IEC 60947-4-2

Categoría de empleo AC-53B conforme con EN/IEC 60947-4-2

Nº de fases 3 fases

Consumo de corriente 100 mA

Tensión de salida 24 V (6...30 V) lógica colector abierto

Grado de protección IP20

Tipo de arranque Arranque con rampa de tensión

Frecuencia 50...60 Hz (- 5...5 %)

Resistencia al choque 15 gn para 11 ms de acuerdo con EN/IEC 60068-2-27

Resistencia a vibraciones 1,5 mm pico a pico (f = 3...13 Hz) conforme con EN/IEC 60068-2-6. 1 gn (f = 13...150 Hz) conforme co

Altitud de trabajo <= 1000 m sin reducir la capacidad normal. > 1000 m con reducción capacidad normal de corriente de 2

Certificaciones CCC. CSA. C-Tick. UL

Potencia de motor 15 kW en 400 V 3 fases. 7.5 kW en 230 V 3 fases

Temperatura de trabajo -10...40 °C sin reducir la capacidad normal. 40...50 °C con desclasificación de corriente del 2% por

Tipo de pantalla (display) 1 LED (verde) para encendido de arrancador. 1 LED (amarillo) para tensión nominal alcanzada

Características detalladas

Con pantalla Sí

Tensión de funcionamiento nominal Ue 200 ~480 V

Clase de disparo Otros

Corriente de funcionamiento nominal Ie a 40 º 32 A

Puenteado interno Sí

Regulación del par No

Potencia nominal motor trifásico, circuito es 15 kW

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Tipo de tensión de accionamiento CA/CC

Función Dirección única

Grado de protección (IP) IP20

Protección contra sobrecargas del motor integ No

Temperatura ambiente nominal sin reducción de 40 °C

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,18 x 0,15 x 0,06 (m)
Volumen: 0,00 m3
Peso: 0,55 kg

Embalaje 2

Cantidad mínima embalaje: 14
Cantidad máxima embalaje: 14
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 8,19 kg
