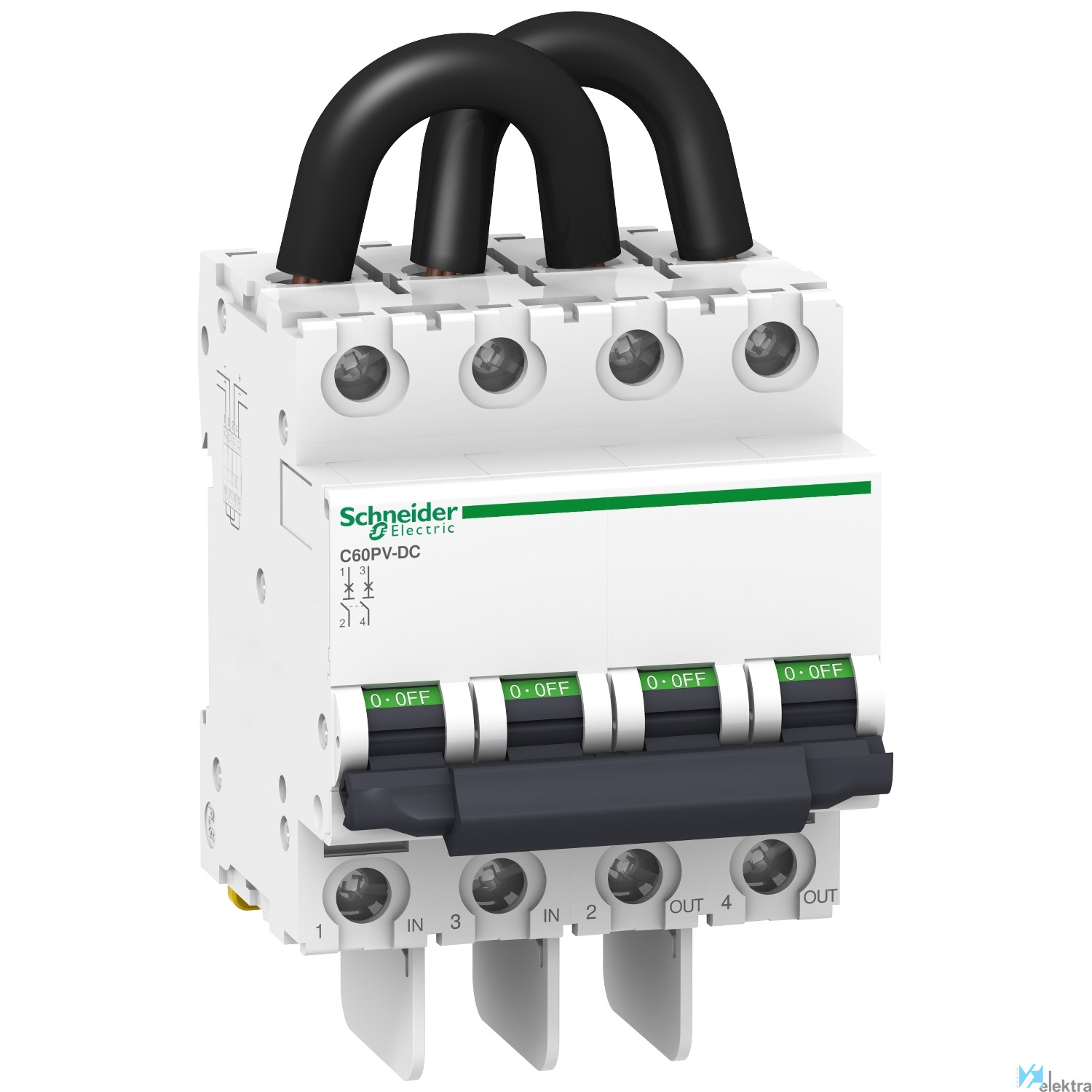

SCHNEIDER A9N61658 C60PV-DC 800VDC 13A 2P CIRCUIT

GAMA: Acti 9 C60H-DC y C60PV-DC

SCHNEIDER A9N61658 C60PV-DC 800VDC 13A 2P CIRCUIT

Interruptor en carga especial de CC C60PV-DC - 2P - 13A - 800 V - curva C

Este producto Acti9 C60PV-DC es un disyuntor miniatura de baja tensión (MCB). Es un interruptor automático de 2P con 2 polos protegidos y 13A en corriente nominal y curva de disparo B. La capacidad nominal de apertura de cortocircuito sube hasta 3kA a 650VDC de conformidad con el estándar y según el estándar. Este producto cumple con la norma EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Está diseñado para proteger los cables ubicados entre cada cadena de módulos fotovoltaicos. Se instalará en un gabinete de protección de cadena al final de cada cadena de módulos fotovoltaicos combinados con un interruptor. Está destinado a instalaciones fotovoltaicas de múltiples cadenas. La durabilidad mecánica sube a 20000 ciclos y la durabilidad eléctrica sube a 1500 ciclos. La tensión de funcionamiento de Ue va de 800VDC. La tensión de aislamiento con clasificación Ui es de 1000 VCC. La tensión de resistencia de impulso nominal Uimp es de 6 kV. La frecuencia operativa es . Puede montarse en un raíl DIN para una instalación modular. Su anchura es de 8 pasos de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 72 mm x (Alt.) 132,7 mm x (Prof.) 77,4 mm. El peso es de 0.545 kg. De acuerdo con el estándar IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -25°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.
