Grupo Elektra : 0503730 SCHNEIDER NSYTRV162 Borne conex torn 2pts 16mm gri

GAMA: Terminales Linergy TR

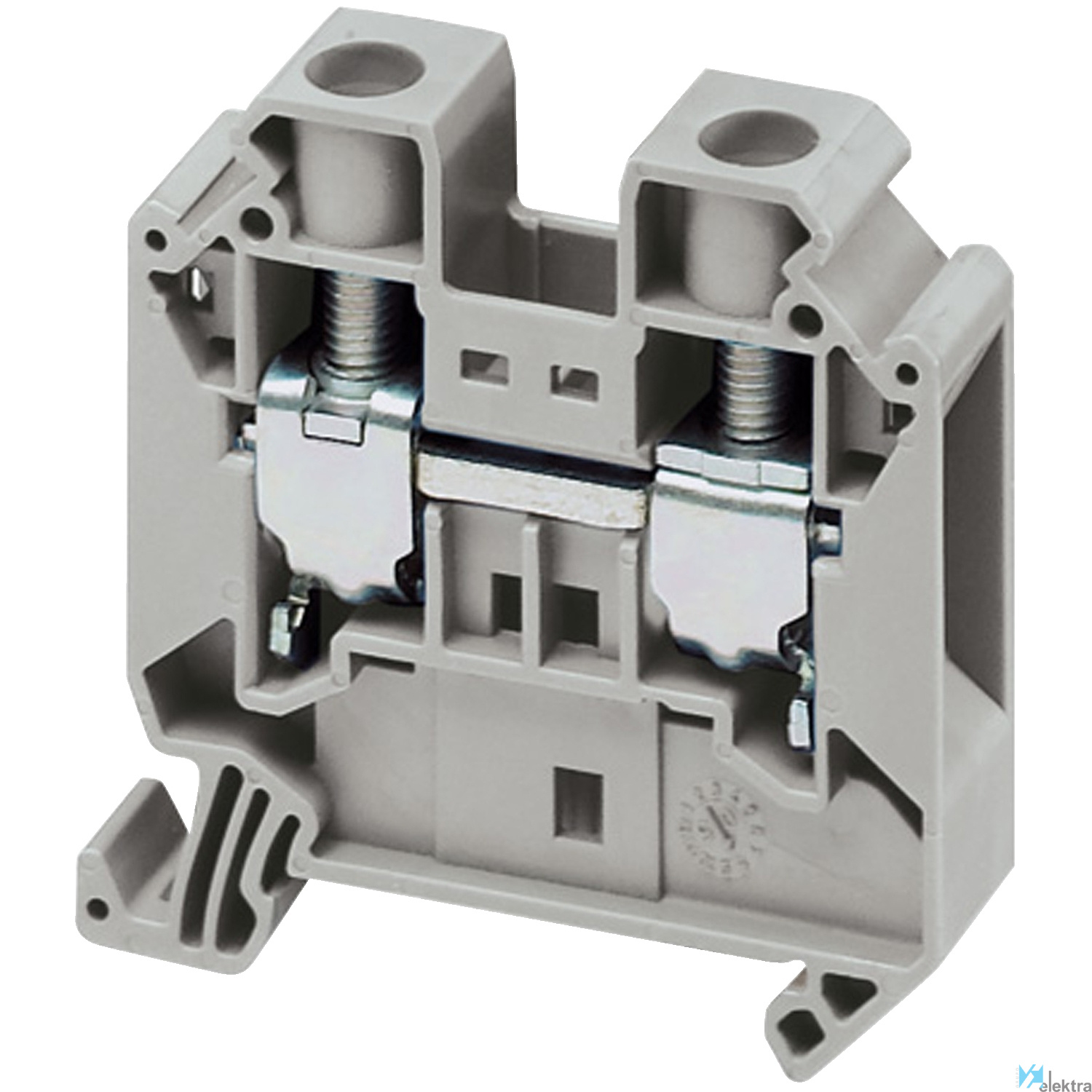

SCHNEIDER NSYTRV162 Borne conex torn 2pts 16mm gri

Bloque de Terminales de Paso - 16 Mm² 76 a Nivel Único 1X1 Tornillo - Gris

Bloque de terminales de paso, 16mm2 76A nivel único 1x1 tornillo, gris. Gama: Linergy - tipo de producto o componente: bornero - nombre corto del dispositivo: TRV - tipo de bloque de terminales: paso - modo de montaje: ajustable en clip - sección transversal nominal: 16 mm² - longitud: 55.5 mm - cantidad por juego: juego de 50. Beneficios: Bornes y colectores de tierra Linergy diseñados para proporcionar las prestaciones rápidas y fiables de conexión que se pueden esperar de una instalación de primera calidad.... Aplicaciones: * Con el uso de estos elementos dentro de Prisma, usted aprovecha las soluciones ensayadas según IEC 61439..

Características básicas

Objeto Bornero

Tensión 1000 V conforme con EN/IEC 60947-7-1. 600 V CSA. 690 V conforme con ATEX Exe II Ex II 2 GD. 600 V cU

Par de apriete 2.50 ~ 3.00 Nm

Posición de conexión De lado

Color básico Gris

Material Poliamida 6/6 (caja aislante)

Resistencia al fuego V0, grosor0.8 mm de acuerdo con UL 94

Montaje Ajustable en clip

Color Gris

Intensidad 76 A de acuerdo con EN/IEC 60947-7-1. 85 A CSA. 73 A de acuerdo con ATEX Exe II Ex II 2 GD. 85 A cUR

Certificaciones ATEX. CSA. CURus. DNV. GL. LR. VDE. IEC-Ex. EAC

Conformidad con RoHS SI

Temperatura de trabajo -40...130 °C de acuerdo con IEC 60216-1. -40...130 °C de acuerdo con VDE 0304-T21

Características detalladas

Número de pisos 1

Altura 55 mm

Número de puntos de sujeción por piso 2

Apto para material del conductor Aluminio/cobre

Tipo de conexión de eléctrica 2 Conexión roscada

Color Gris

Anchura 12.2 mm

Tensión nominal 1000 V

Tipo de conexión de eléctrica 1 Conexión roscada

Pisos puenteados internamente No

Método de montaje Carril de perfil de sombrero 35 mm

Sección de conductor conectable sólido 1.5 ~25 mm²

Placa de cierre necesaria Sí

Profundidad 55.5 mm

Sección de conductor conectable fino con mang 1.5 ~16 mm²

Sección de conductor conectable 1.5 ~25 mm²

Ejecución a prueba de explosión "Ex e" Sí

Material del cuerpo aislante Termoplástico

Temperatura de operatividad -40 ~130 °C

Sección de conductor conectable fino sin casq 0.2 ~16 mm²

Corriente nominal In 76 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,06 x 0,06 x 0,01 (m)
Volumen: 0,00 m3
Peso: 0,03 kg

Embalaje 2

Cantidad mínima embalaje: 50
Cantidad máxima embalaje: 50
Medidas: 0,36 x 0,12 x 0,10 (m)
Volumen: 0,00 m3
Peso: 1,54 kg

Embalaje 3

Cantidad mínima embalaje: 2400
Cantidad máxima embalaje: 2400
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 87,50 kg

Entrega a consultar
