Grupo Elektra : 0512280 SCHNEIDER HMISCU8B5 TERMINAL CONTROL PROCESO 5.7 C

GAMA: Harmony SCU

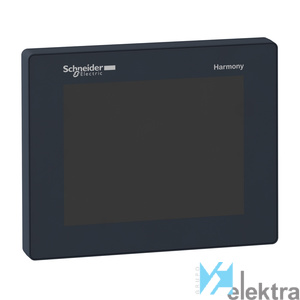

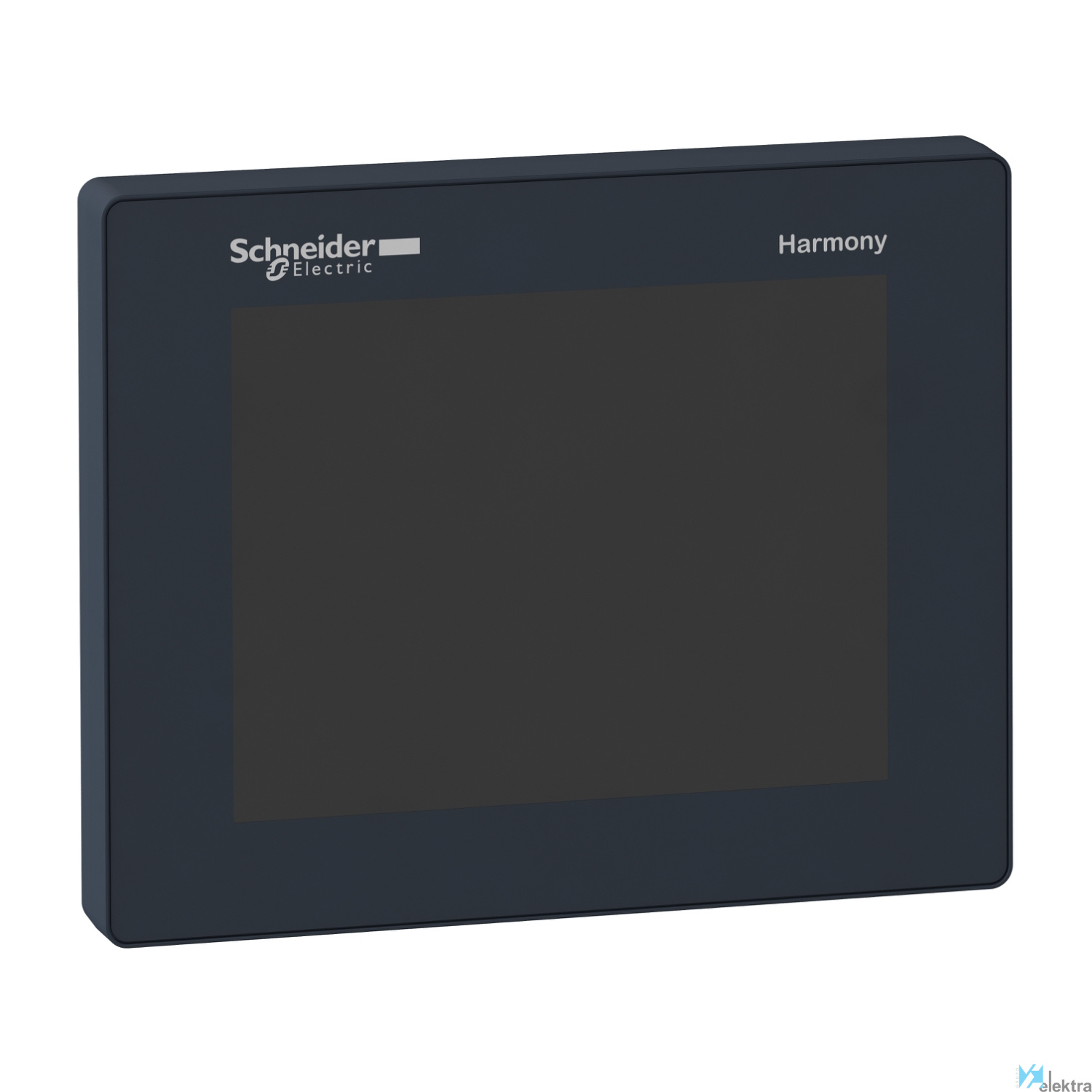

SCHNEIDER HMISCU8B5 TERMINAL CONTROL PROCESO 5.7 C

TERMINAL D22 CONTROL PROCESO 5.7'' COLOR

Este controlador de interfaz de operador de pantalla táctil pequeño (HMI) Magelis SCU se suministra con 24 V CC, con pantalla LCD TFT en color de 5,7 y EPROM de 128 MB. También dispone de 8 entradas digitales, 8 salidas digitales, 4 entradas analógicas, 2 salidas analógicas, 1 host + 1 puerto mini-B USB, 1 puerto RS232C / RS485 y 1 puerto CANopen. Es ideal para la información y comunicación optimizadas con sistemas de automatización de la industria e infraestructura como máquinas compactas, sistemas de manejo, máquinas de alimentos y bebidas y la industria farmacéutica. La pantalla muestra mensajes de texto, objetos gráficos y diagramas mímicos, control y configuración de datos. Sus puertos host RS485 y CANopen hacen que sea ideal para supervisar y controlar sistemas y máquinas simples. Sus múltiples I/Os, incluidos los contadores de alta velocidad, le permiten realizar procesos con cadenas de detección rápidas.

Características básicas

Objeto Terminal

Tensión 24 V

Protección contra sobretensiones SI

Presión máxima 800.00 ~ 1114.00 hPa

Paso 3.5 mm

Humedad relativa de trabajo 5.00 ~ 85.00 %

Grado de contaminación 2

Alimentación Fuente de alimentación externa

Temperatura de almacenaje -20.00 ~ 60.00 °C

Altitud de trabajo 2000 m

Resolución display 320 x 240 pixels QVGA

Conformidad con RoHS SI

Temperatura de trabajo 0.00 ~ 50.00 °C

Características detalladas

Con indicación de mensajes Sí

Soporta el protocolo SERCOS No

Número de interfaces HW USB 2

Memoria de proyecto/memoria de usuario utiliz 128 kB

Con teclado numérico No

Con teclado alfanumérico No

Grado de protección NEMA, parte frontal 4X

Estándar de radio GPRS No

Con sistema de mensajes (incluyendo búfer y a No

Posibilidad de representación de valor de pro No

Soporta el protocolo de seguridad INTERBUS No

Ejecución de la pantalla LCD

Con salida de impresora No

Posibilidad de especificación de valor de pro Sí

Soporta el protocolo AS-Interface Safety at W No

Con recetas No

Grado de protección (IP), frontal IP65/IP67

Estándar de radio GSM No

Estándar de radio UMTS No

Número de idiomas en línea 4

Componentes de software adicionales, cargable Sí

Tecnología táctil Táctil resistivo

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP Sí

Soporta el protocolo Foundation Fieldbus No

Con interfaces SW Sí

Temperatura de operatividad -20 ~60 °C

Tamaño de la pantalla 5.7 in

Profundidad de instalación 76.22 mm

Soporta el protocolo SafetyBUS p No

Tipo de tensión de alimentación CA/CC

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Soporta el protocolo PROFIsafe No

Estándar inalámbrico Bluetooth No

Soporta el protocolo ASI No

Soporta el protocolo PROFIBUS No

Estándar de radio WLAN 802.11 No

Soporta el protocolo TCP/IP Sí

Soporta protocolo KNX No

Número de píxeles, horizontal 320

Con pantalla a color Sí

Soporta el protocolo CAN Sí

Maestro de enlace E/S Sí

Soporta el protocolo INTERBUS No

Número de colores de la pantalla 65536

Montaje en carril posible Sí

Soporta el protocolo DeviceNet No

Soporta el protocolo Modbus Sí

Ancho del frente 163 mm

Apto para funciones de seguridad No

Soporta el protocolo de autopista de datos No

Altura del frente 129.4 mm

Tensión de alimentación CC 24 ~24 V

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible Sí

Número de interfaces HW RS485 1

Número de píxeles, vertical 240

Número de interfaces HW Ethernet industrial 1

Número de interfaces HW RS232 1

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,27 x 0,19 x 0,12 (m)
Volumen: 0,01 m3
Peso: 1,50 kg

Embalaje 2

Cantidad mínima embalaje: 4
Cantidad máxima embalaje: 4
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 6,77 kg

Entrega a consultar
