GAMA: Medida y control

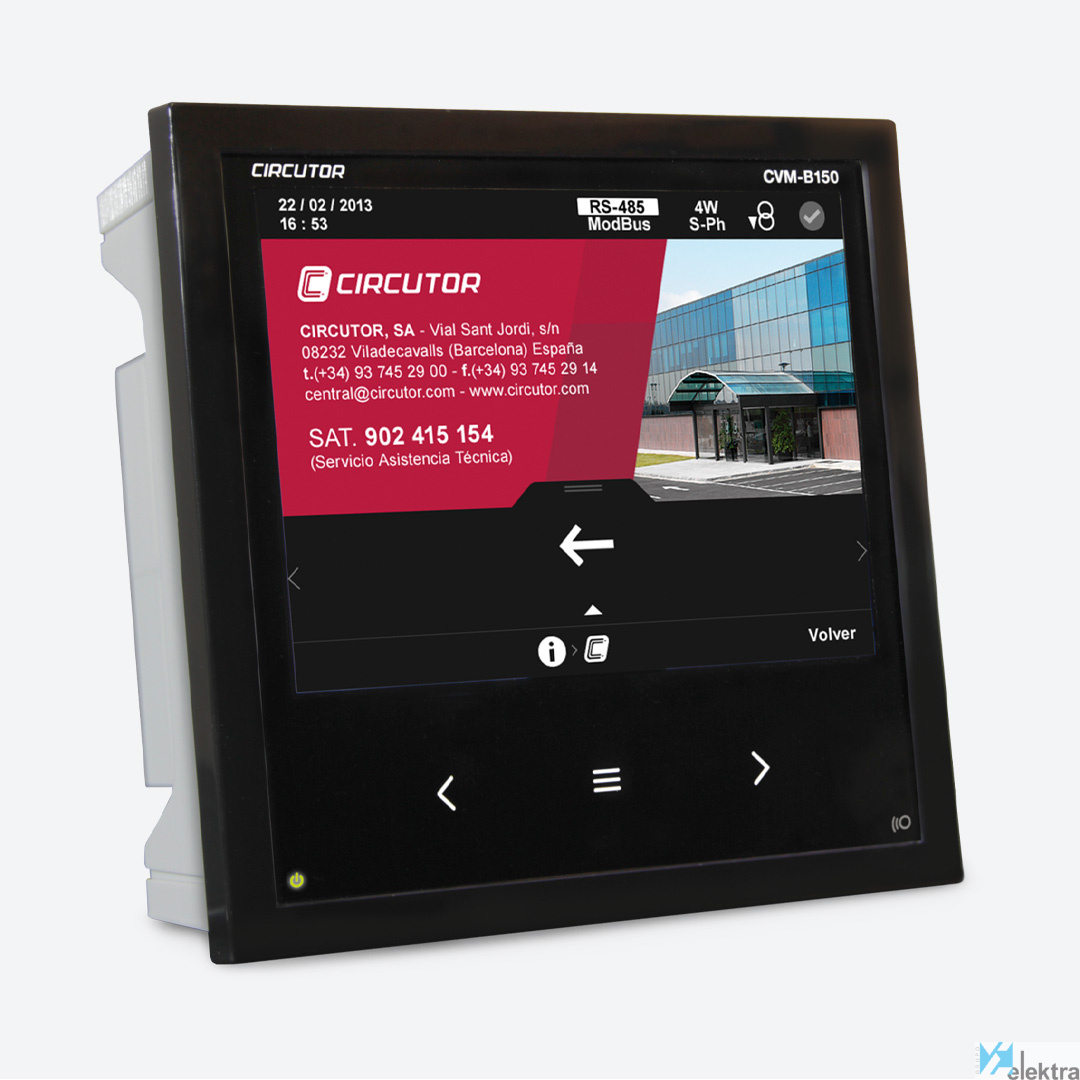

CIRCUTOR M56111. CVM-B150-ITF-RS485-I2-C2-T2
CVM-B100 y CVM-B150 son analizadores de redes trifásicos de instalación en panel, con dimensiones de 96 x 96 y 144 x 144 milímetros respectivamente. Ambos disponen de medida en 4 cuadrantes (consumo y generación). Adecuado para instalaciones de Media o Baja Tensión, tanto en circuitos trifásicos a 3 o 4 hilos, bifásicos con o sin neutro, monofásicos o conexiones ARON. CVM-B100 y CVM-B150 son equipos de muy altas prestaciones, cuyo motor de medida permite al usuario el análisis de innumerables parámetros eléctricos además de ofrecer una gran variedad de módulos de expansión opcionales para un mismo equipo. Características: Formato 96x96 (CVM B100) y 144x144 (CVM B150) Pantalla VGA con gran resolución y color Protección frontal IP 65 (con junta de estanqueidad) 5 Entradas de tensión (3 fases + Neutro + Tierra) hasta 1000 Vf-f 4 Entradas de corriente ITF Precisión en Tensión, Corriente Clase 0,2 Precisión en Energías Clase 0,5S Equipo expandible de hasta 4 módulos combinando entradas, salidas digitales, analógicas, Modbus/TCP, Mbus, LonWorks, Profibus, XML/web Modular (posibilidad de conectar hasta 4 módulos de expansión) Botones de desplazamientos táctiles Fuente de alimentación universal Punto de comunicaciones RS-485 (protocolo Modbus/RTU y BACnet) Personalización de los parámetros a mostrar Indicador de horas de funcionamiento para mantenimiento preventivo. Otras características: Innovador interfaz SCV (Slide, Choose & View) de presentación de datos versátil que permite la personalización de los parámetros a mostrar por pantalla Parámetros eléctricos instantáneos, máximos y mínimos (con fecha y hora), demanda Parámetros eléctricos incrementales (energías), horas, costes, emisiones 3 Tarifas (seleccionables por entrada digital o por comunicaciones RS-485) Capaz de mostrar costes y emisores de KgCO2 , por pantalla según la energía consumida o generada 2 Salidas a relé para alarmas con retado, tiempos, ON y OFF, etc. 2 Salidas a transistor para alarmas o generación de impulsos con todos los posibles parámetros de configuración 2 Entradas digitales con posibilidad de control sobre la selección de tarifas del equipo o configurables para monitorización, mediante comunicaciones RS-485 Modbus, de estados lógicos de otros equipos electro mecánicos. (Interruptores diferenciales, Magnetotérmicos, etc). Control y monitorización de todos los parámetros eléctricos medidos en cuadros eléctricos de distribución y acometidas de Alta y Baja Tensión. 4 alarmas (2 por transistor y 2 por relé) totalmente programables de forma independiente según un valor bajo, alto, histéresis, retardos a conexión desconexión, estado de reposo normalmente abierto o cerrado y enclavamiento. Generación de impulsos mediante salidas a transistor, totalmente configurables de forma independiente sobre cualquier parámetro incremental (energías, costes, kgCO2, horas tanto por contador total o como por tarifa). Convertidor a señales analógicas de cualquier parámetro instantáneo que el equipo mide o calcula, incorporando módulos de expansión con salidas analógicas. Visualizador de señales de proceso incorporando módulo de expansión de entradas analógicas, con posibilidad de reportarlas a sistemas SCADA mediante comunicaciones. Control de maniobras de cargas eléctricas o señales de alarma por programación de las salidas de transistor o relé integradas o añadidas mediante módulos de expansión. Datalogger autónomo con servidor Web con módulo M-CVM-AB-Datalogger. Permite la monitorización directa de datos históricos almacenados en la unidad mediante un navegador Web convencional. Aplicaciones a 400 Hz. CVM-B150 cuenta con una versión adaptada a redes que trabajan a 400 Hz especialmente diseñadas para aplicaciones tales como: Aeronáutica Astronáutica Naval Militar
