0544249 LEGRAND 422009 DPX3 630 MT 4P 630A 36kA

Distribución Baja Tensión
APARAMENTA DE PROTECCIÓN DE BT
PROTECCIÓN DE POTENCIA

Cod. 0544249 EAN 3414970378057 GAMA: DPX³

LEGRAND

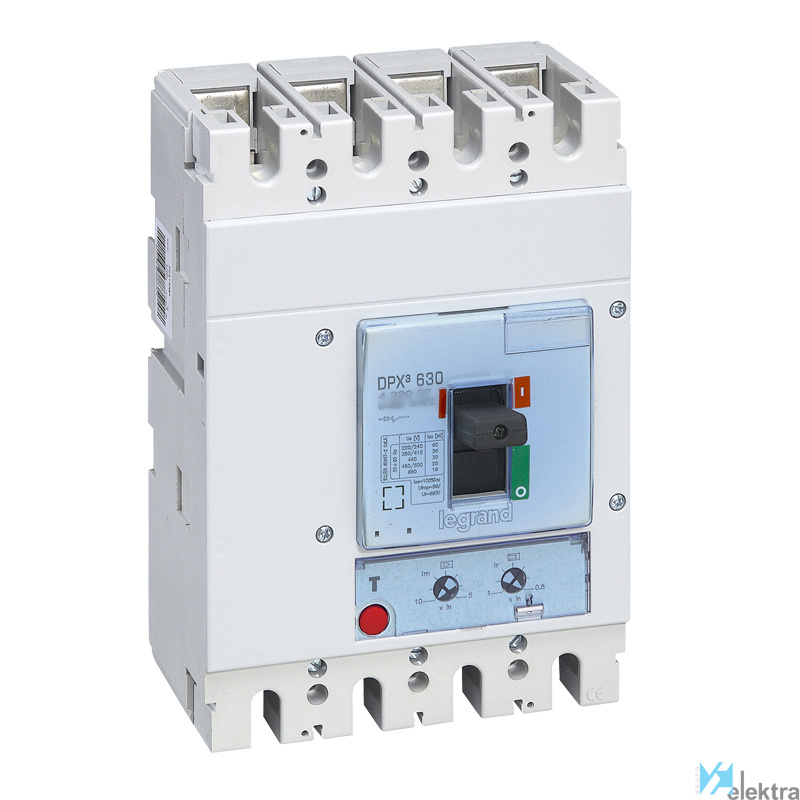

LEGRAND 422009 DPX3 630 MT 4P 630A 36kA

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

8.032,81€

Impuestos no incluidos.

Enviar a un amigo

Principales ventajas

Capacidad de rotura de 36kA, según la norma EN/IEC 60947-2, adecuada para la protección de instalaciones industriales de alta potencia - Conforme con NEMA AB‐1
Tensión de aislamiento nominal de 800V - Tensión nominal de resistencia al impulso de 8kV
Protección térmica con rango de ajuste manual de 0,8-1,0 de la corriente nominal - Protección magnética con rango de ajuste manual de 5-10 de la corriente nominal
Suministrado con tornillos de fijación, placa de conexión para barras y pantallas aislantes (barreras de fase) - Se pueden instalar terminales de jaula, separadores y terminales traseros
Puede equiparse con módulo de fuga de tierra, relé de corriente residual, auxiliares (disparo por derivación, disparo bajo tensión, contacto auxiliar), maneta rotativa, maneta accionada por motor y accesorio de bloqueo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: DPX³

LEGRAND 422009 DPX3 630 MT 4P 630A 36kA

Interruptor automático magnetotérmico DPX³ 630MT 4 polos 630A 36kA. Automático caja moldeada magnetotérmico - versión fija - Térmico ajustable entre 0,8 y 1 In - Magnético ajustable entre 5 y 10 In - Poder de corte Icu 36 kA (400 V~) - Número de polos: 4P - In: 630 A. DPX³ 630 - automáticos MCCB magnetotérmicos y electrónicos de 250 a 630A - Automáticos de potencia en caja moldeada para el corte, el control, el seccionamiento y la protección de líneas eléctricas de baja tensión - Se montan sobre placa de montaje en las cajas y armarios XL³ - Se equipan con los auxiliares - Se asocian a los bloques diferenciales o al relé diferencial - Incluyen conexiones para barras, cubre-tornillos - Cumplen la norma UNE-EN 60947-2 - Ajustes precintables.

Características básicas

Objeto Interruptor automático

Garantía 2 años

Características detalladas

Grado de protección (IP) IP30

Número de contactos auxiliares como contacto de cambio 2

Rango de ajuste de liberación instantánea de cortocircuito 3150 ~6300 A

Protección de fallo a tierra integrada No

Con liberación de baja tensión integrada Sí

Apto para montaje en carril DIN No

Construcción del dispositivo Dispositivo a empotrar, técnica de instalación fija

Número de polos 4

Tipo de conexión del circuito de corriente principal Conexión roscada

Ajuste actual de liberación de sobrecarga 504 ~630 A

Accionamiento motorizado integrado No

Ejecución del elemento accionador Maneta

Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V 36 kA

Intensidad nominal permanente Iu 630 A

Con alarma activada Sí

Accionamiento motorizado opcional Sí

Posición de la conexión para el circuito principal de tensión Parte frontal

Tensión nominal 220 ~690 V

Montaje en rail DIN opcional No

Aparato completo con dispositivo de protección Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,18 x 0,20 x 0,27 (m)
Volumen: 0,01 m3
Peso: 6,89 kg

Embalaje 2

Cantidad mínima embalaje: 21
Cantidad máxima embalaje: 21
Medidas: 0,31 x 1,20 x 1,00 (m)
Volumen: 0,37 m3
Peso: 144,69 kg
