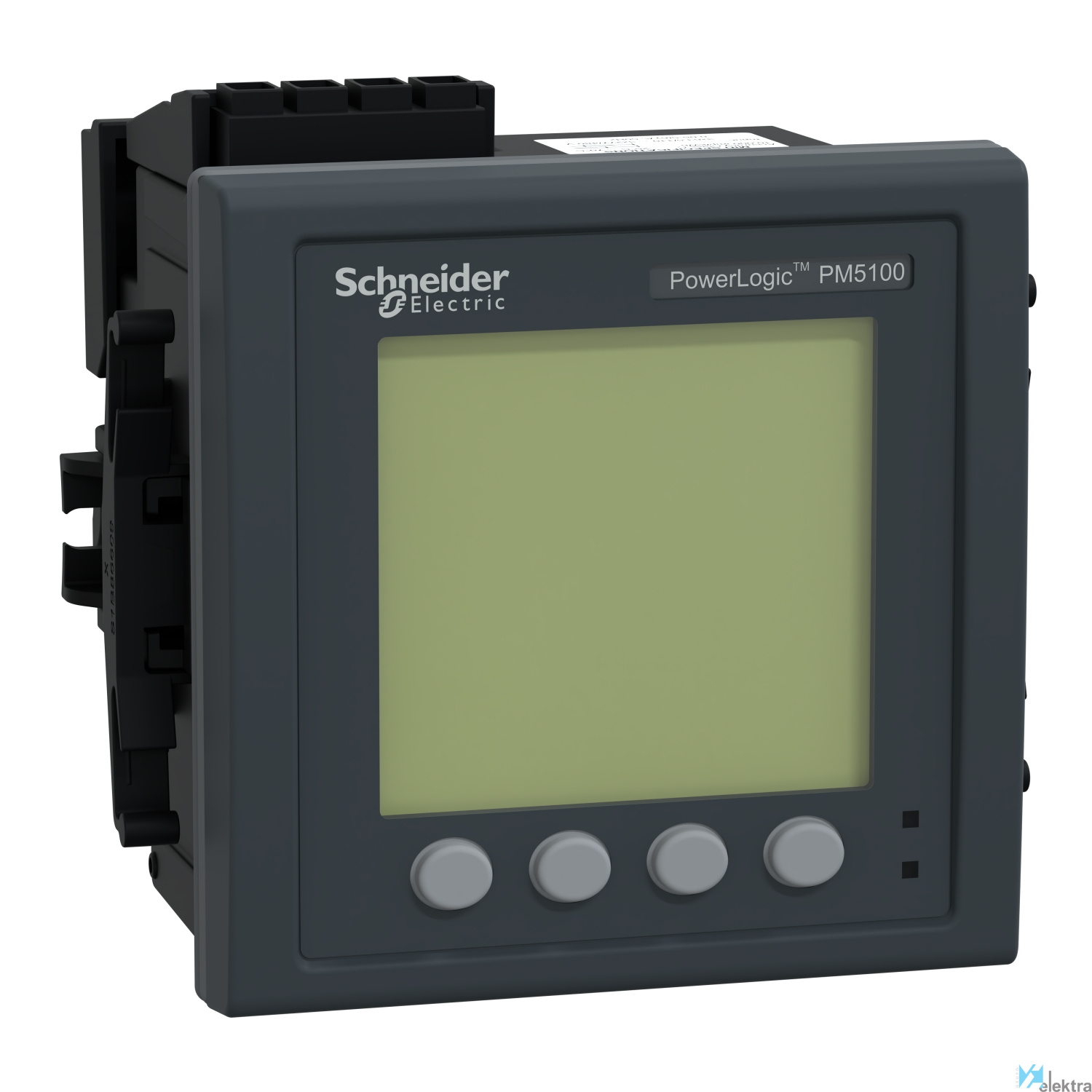

Objeto Medidor
Tensión 100...415 V CA (45..0,65 Hz). 125...250 V CC
Normas IEC 60529. IEC 61557-12. IEC 62053-22. EN 50470-1. EN 50470-3. UL 61010-1. IEC 62053-24
Humedad relativa de trabajo 5...95 % 50 °C
Grado de contaminación 2
Nº de polos 1P + N. 3P. 3P + N
Montaje Empotrado en marco
Corriente nominal 1.00 ~ 5.00 A
Grado de protección IP30/IP52
Frecuencia 45.00 ~ 65.00 Hz
Resolución Pantalla de 128 x 128
Altitud de trabajo 2000 m
Certificaciones CE conforme con IEC 61010-1. CULus conforme con UL 61010-1. MID conforme con EN 50470-1. MID conform
Nº de entradas 0.00 ~ 0.00
Nº de salidas 1 digital
Conformidad con RoHS SI
Temperatura de trabajo -25.00 ~ 70.00 °C
Tipo de pantalla (display) LCD retroiluminada
Corriente máxima (Imax) 20 A
Factor de potencia Sí
Calibrado No
Salida de impulsos Óptico
Altura 101.2 mm
Pantalla LCD
Con interfaz de comunicación M-Bus No
Potencia aparente Sí
Monitor remoto No
Anchura 112 mm
Número de entradas de medida de tensión 4
Grado de protección (IP), frontal Otros
Método de montaje Montaje frontal
Con interfaz de comunicación RD 485 Sí
Tipo de polo Tres conductores/cuatro conductores
Tipo de medición del perfil de carga Sí
Profundidad 89 mm
Ángulo de fase (cos phi) Sí
Apto para conector RJ No
Rango de medición de frecuencia 47 ~63 Hz
Con interfaz de comunicación KNX No
Con firma de firmware No
Con registro de auditoría (registro de audito No
Con control de acceso basado en roles (RBAC) No
Con registro de eventos de seguridad (registr Sí
Servidor web con protocolo de transferencia H No
Modelo Transformador de medida
Medidor de frecuencia Sí
Cuentarrevoluciones No
Tipo de tensión de alimentación CA/CC
Contador de energía reactiva Sí
Amperímetro Sí
Soporta protocolo para OPC UA PubSub No
Soporta el protocolo PROFINET IO No
Contador de impulsos No
Medidor de potencia activa Sí
Voltímetro Sí
Soporta el protocolo PROFIBUS No
Tensión de alimentación 50 Hz CA 100 ~415 V
Tensión de alimentación 60 Hz CA 100 ~415 V
Soporta protocolo para IEC 61850 Ethernet No
Número de entradas de medida de corriente 6
Frecuencia de muestreo 6400 Hz
Medición de armónicos Sí
Memoria de valores medidos No
Número de salidas digitales 1
Soporta el protocolo Modbus Sí
Tensión de alimentación CC 125 ~250 V
Sección de conductor conectable sólido 0.82 ~3.31 mm²
Soporta el protocolo para otros sistemas bus Sí
Corriente nominal (In) 5 A
Resolución pantalla (vertical) 128 px
Resolución pantalla (horizontal) 128 px
Clase de precisión de energía reactiva según Otros
Clase de precisión de energía activa según IE 0.5S
