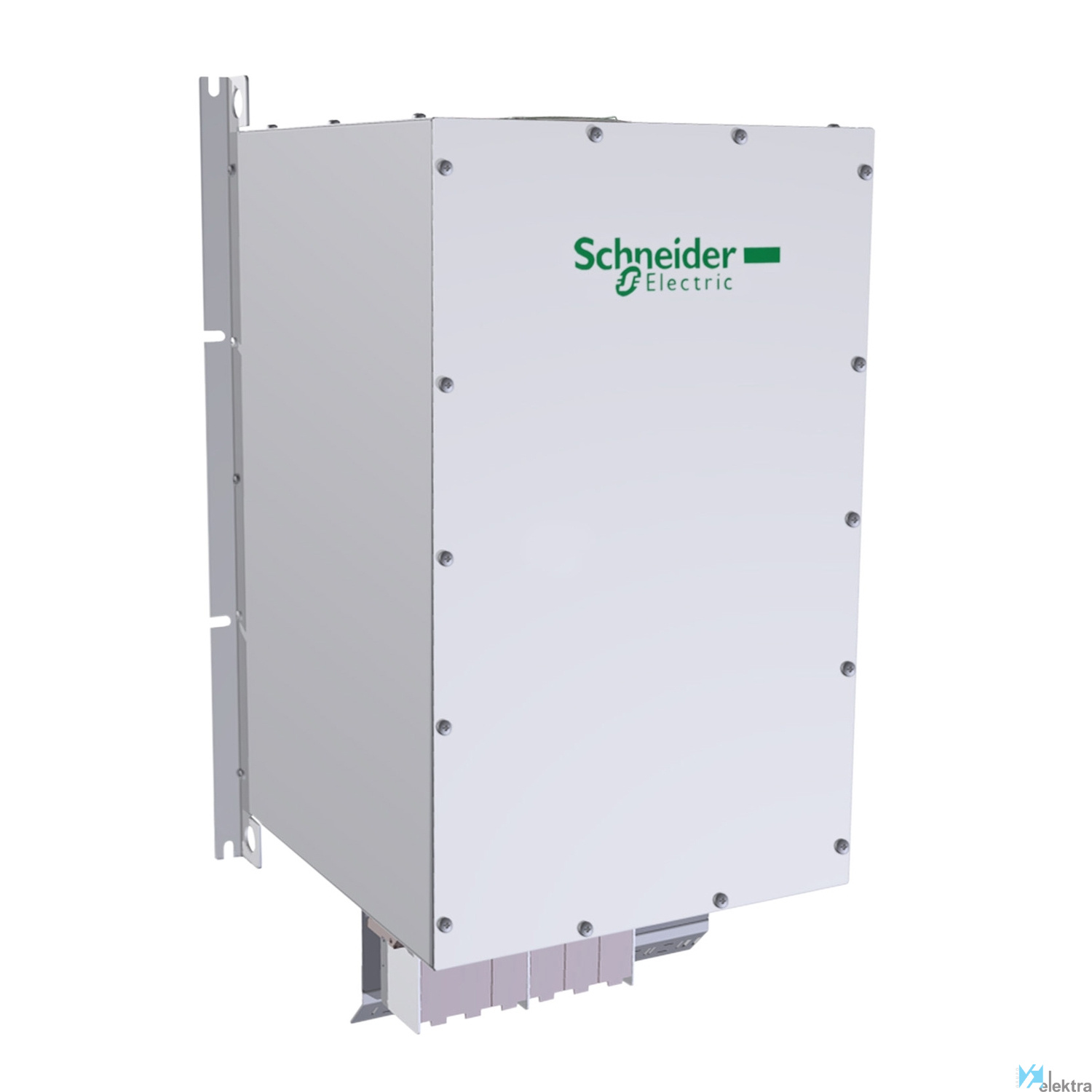

Objeto Filtro pasivo
Tensión 480 V (+/- 10 %)
Normas EN/IEC 61000-3-2. EN/IEC 61000-3-12. EN/IEC 61000-3-4. EN/IEC 61000-2-2. EN/IEC 61000-2-4. G5/4 reco
Humedad relativa de trabajo 5...85 % sin condensación
Nº de fases 3 fases
Corriente máxima 1,5 x corriente nominal (duración = 60 s)
Grado de protección IP20/IP55
Frecuencia 60 Hz (tolerancia: +/- 2 %)
Intensidad Para entrada. Para salida
Resistencia a vibraciones 3 mm pico a pico (f = 5...13.2 Hz) de acuerdo con EN 60068-6-2. 0.7 gn (f = 13.2...150 Hz) de acuerd
Altitud de trabajo <= 1000 m sin disminución de corriente. > 1000...4000 m con disminución de corriente del 5% por 1.00
Temperatura de trabajo > 45...60 °C con disminución de corriente del 3% por ºC. 5...45 °C sin disminución de corriente
Frecuencia de funcionamiento nominal 50 ~60 Hz
Tensión de servicio nominal máxima Ue 480 V
Número de láminas resistentes a la llama 154 ~154 A
Adecuado como filtro de onda sinusoidal No
Adecuado como filtro de supresión de interfer No
Grado de protección (IP) IP20
Adecuado como bloqueo de frecuencia de audio No
Número de polos, lado primario 3
Adecuado como filtro du/dt No
