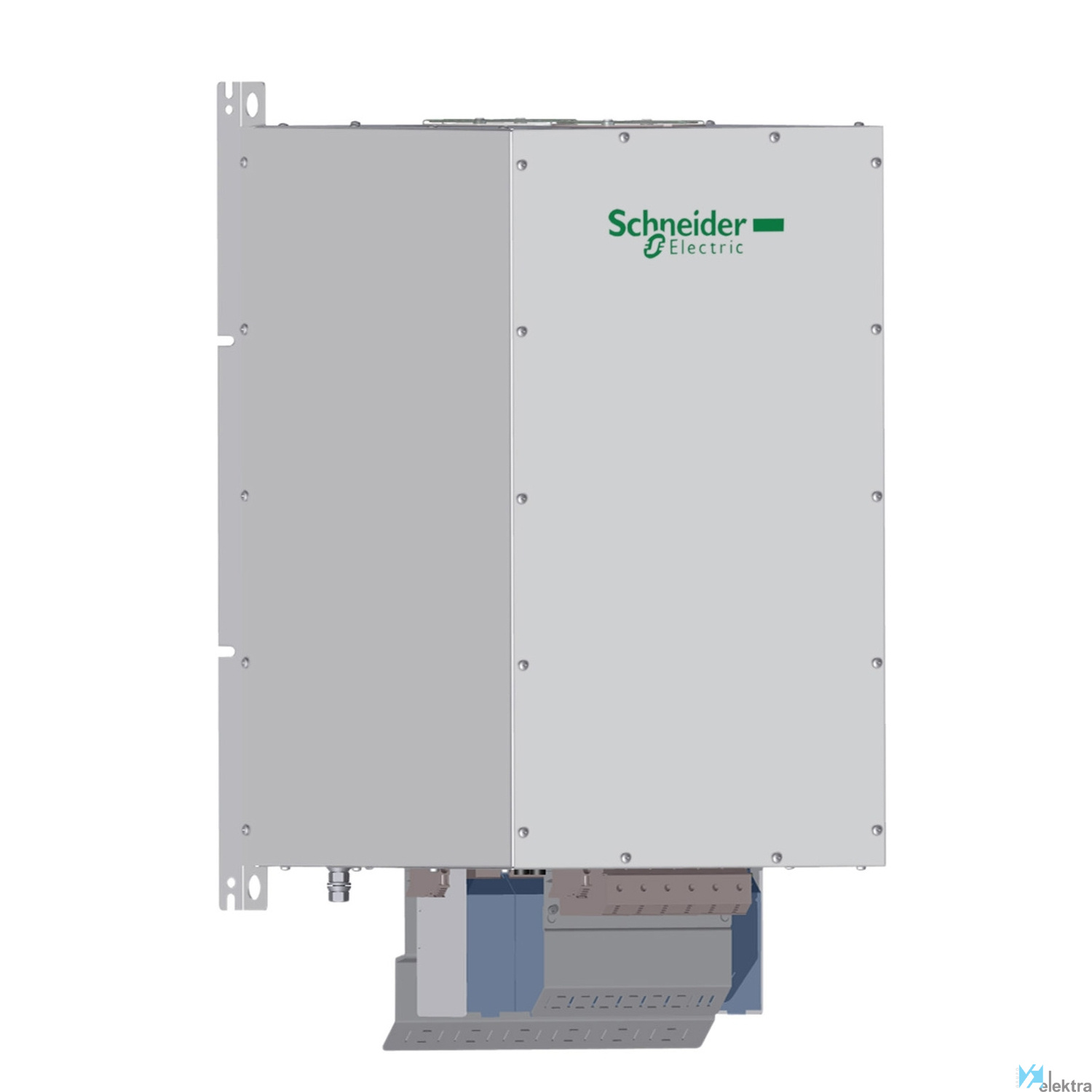

Objeto Filtro pasivo
Tensión 480 V (+/- 10 %)
Normas EN/IEC 61000-3-2. EN/IEC 61000-3-12. EN/IEC 61000-3-4. EN/IEC 61000-2-2. EN/IEC 61000-2-4. G5/4 reco
Humedad relativa de trabajo 5...85 % sin condensación
Nº de fases 3 fases
Corriente máxima 1,5 x corriente nominal (duración = 60 s)
Grado de protección IP20/IP55
Frecuencia 60 Hz (tolerancia: +/- 2 %)
Intensidad Para entrada. Para salida
Resistencia a vibraciones 3 mm pico a pico (f = 5...13.2 Hz) de acuerdo con EN 60068-6-2. 0.7 gn (f = 13.2...150 Hz) de acuerd
Altitud de trabajo <= 1000 m sin disminución de corriente. > 1000...4000 m con disminución de corriente del 5% por 1.00
Temperatura de trabajo > 45...60 °C con disminución de corriente del 3% por ºC. 5...45 °C sin disminución de corriente
Frecuencia de funcionamiento nominal 50 ~60 Hz
Adecuado como filtro de onda sinusoidal No
Tensión de servicio nominal máxima Ue 480 V
Número de láminas resistentes a la llama 433 ~433 A
Adecuado como filtro de supresión de interfer No
Grado de protección (IP) IP20
Adecuado como bloqueo de frecuencia de audio No
Número de polos, lado primario 3
Adecuado como filtro du/dt No
