ETIM-5.0 EC001597
ETIM-6.0 EC001597
ETIM-7.0 EC001597
ETIM-8.0 EC001597
Famila de producto Cube67
Entradas 12
Sistema Cube
Tipo de seí±al Digital;IO-Link
Salidas 12
Número de maestros IO-Link 4
GTIN 4048879581431
Grado de protección (EN IEC 60529) IP67
ID revisión V1.1.2
IO-Link transmission rate COM1, COM2, COM3
Port Class A;B
Customs tariff number 85389099
Indicador LED Conexión Ethernet/transmisión de datos
Suitable for mounting type Fijación de tornillo de 2 agujeros
Tipo de conexión 1 Bus In
Tipo de conexión 2 Bus Out
Tipo de conexión 3 DIO
Tipo de conexión 4 DIO / IO-Link
Automatic baudrate detection automático
Diagnóstico de cortocircuito Sí
Diagnóstico de sobrecarga Sí
Aviso de actuador por canal via LED y BUS
Tipo 4× Master
Diagnóstico vía BUS por módulo y canal
Diagnóstico vía LED por módulo y canal
Acontecimientos IO-Link Subtensión alimentación;Sin tensión
Resistente a cortocircuitos Sí
A prueba de sobrecargas Sí
Norm operating voltage IEC/EN 61131-2
Material Plástico
Protección IP67
Técnica de conexión I/O M12
Nº de puertos 8
Compatible con: 56521; 56526
Diagnóstico extendido
Temperatura de almacenamiento mín. -20
Temperatura de servicio mín. ~
Temperatura de servicio máx. 55
Temperatura de almacenamiento máx. 75
Profundidad 34.5
Filtro de tiempo de entrada 1
Anchura 30
Corriente de sensor US por entrada máx. 0.2
Longitud de datos de proceso IO-Link entrada 32
Longitud de datos de proceso IO-Link salida 32
Tensión de servicio UA CC 24
Corriente total UA máx. 4
Corriente total US máx. 4
Carga de lámparas 30
Corriente de sensor US por puerto IO-Link máx. 0.7
Corriente de salida por pin máx. 1.6
Tensión de servicio US CC 24
Altura 126
Consumo de corriente máx. 100
CE 1
cULus 1
UKCA 1
ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.1 27242604
ECLASS-8.0 27242604
ECLASS-8.1 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-10.0.1 27242604
ECLASS-11.0 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ECLASS-13.0 27242604
ECLASS-14.0 27242604

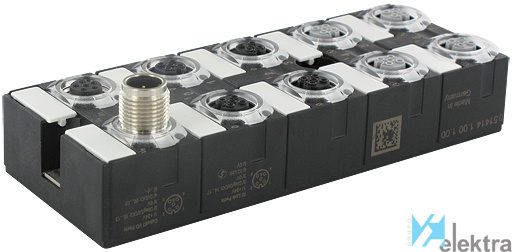

Material short text Cube67+ DIO12 IOL4 V1.1 E 8xM12
Ambient temperature (storage, transport) -20 °C … 75 °C
