ETIM-5.0 EC002540
ETIM-6.0 EC002540
ETIM-7.0 EC002540
ETIM-8.0 EC002540
Famila de producto Emparro®
Diseí±o Fuentes de Alimentación Conmutadas
Comportamiento a la desconexión Corriente constante
Funciones Grupo de salida de alarma;PFC;Baja emisión de interferencias
Fase 3
GTIN 4048879538558
Grado de protección (EN IEC 60529) IP20
Interference emission EN IEC 55011;IEC 61000-3-2
Customs tariff number 85044095
Frecuencia de red 50 ... 60 Hz
Suitable for mounting type Riel de montaje TH35;(EN 60715)
Tipo de conexión 1 Alarm
Tipo de conexión 2 Entrada
Tipo de conexión 3 Input / Output
Número de fases entrada 3
Protección contra sobrecarga salida Sí
Protección contra cortocircuito salida Sí
Conmutabilidad en paralelo Sí
Conexión en serie Sí
Características fusible previo Soporte
Grado de seguridad SELV
Protección IP20
Modo de montaje Montaje en guía DIN
Tipo de conexión Terminales push-In
Temperatura de almacenamiento mín. -40
Temperatura de servicio mín. -40
Temperatura de servicio máx. 70
Temperatura de almacenamiento máx. 85

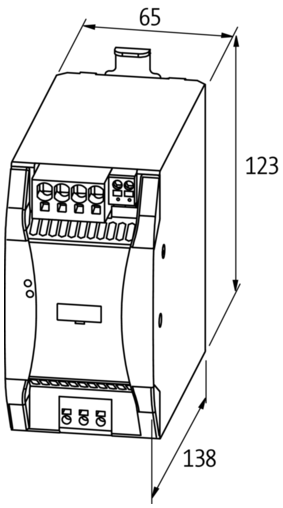

Profundidad 143
Tensión de salida CC máx. 28
Tensión de salida CC mín. 24
Tensión de salida CC 24
Tensión de entrada CC mín. 450
Tensión de entrada CC máx. 745
Anchura 65
Reducción de potencia 70
Corriente de salida 12
Tensión de entrada CA mín. 324
Tensión de entrada CA máx. 572
Spikes (s-s) max. 50
Power Boost 150
Duración Power Boost mín. 5
Número de dispositivos conmutación paralela máx. 3
Número de dispositivos conmutación en serie máx. 3
Ondulación residual efectiva máx. 20
Fusible lado primario interno 6.3
Corriente de servicio mín. 5
Corriente de servicio máx. 10
Altura 143
Tensión de salida 24 V … 28 V
Tensión de entrada 324 V … 572 V
Corriente de trabajo 5 A … 10 A
Inrush current max. 9 A @ 500 V
Factor energía 3× 500 V AC
CE 1
cULus 1
DNV 1
UKCA 1
ECLASS-6.0 27049002
ECLASS-6.1 27049002
ECLASS-7.1 27049002
ECLASS-8.0 27049002
ECLASS-8.1 27049002
ECLASS-9.0 27040701
ECLASS-10.1 27040701
ECLASS-10.0.1 27040701
ECLASS-11.0 27040701
ECLASS-11.1 27040701
ECLASS-12.0 27040701
ECLASS-13.0 27040701
ECLASS-14.0 27040701

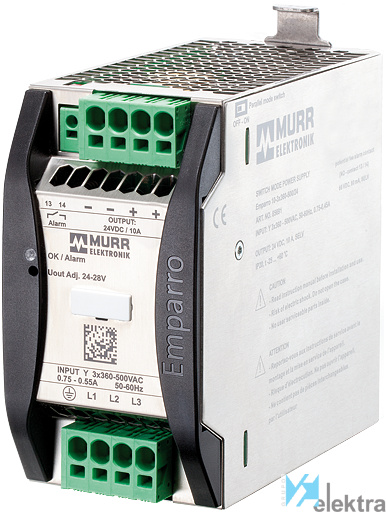

Material short text Emparro 10-3x360-500/24
Estándar de producto EN IEC 61010-2-201;EN 61204-3
Nominal input voltage AC 3 × 360 V … 500 V
Nominal current AC 3 × 0.75 A @ 360 V,0.55 A @ 500 V
Additional condition relative humidity Sin condensación
Ambient temperature (storage, transport) -40 °C … 85 °C
Relative humidity (operation) 5 % … 95 %
