Grupo Elektra : 0607857 SCHNEIDER A9XMZA08 Smartlink Ethernet (PowerTag)

GAMA: Acti 9 Smartlink SI B

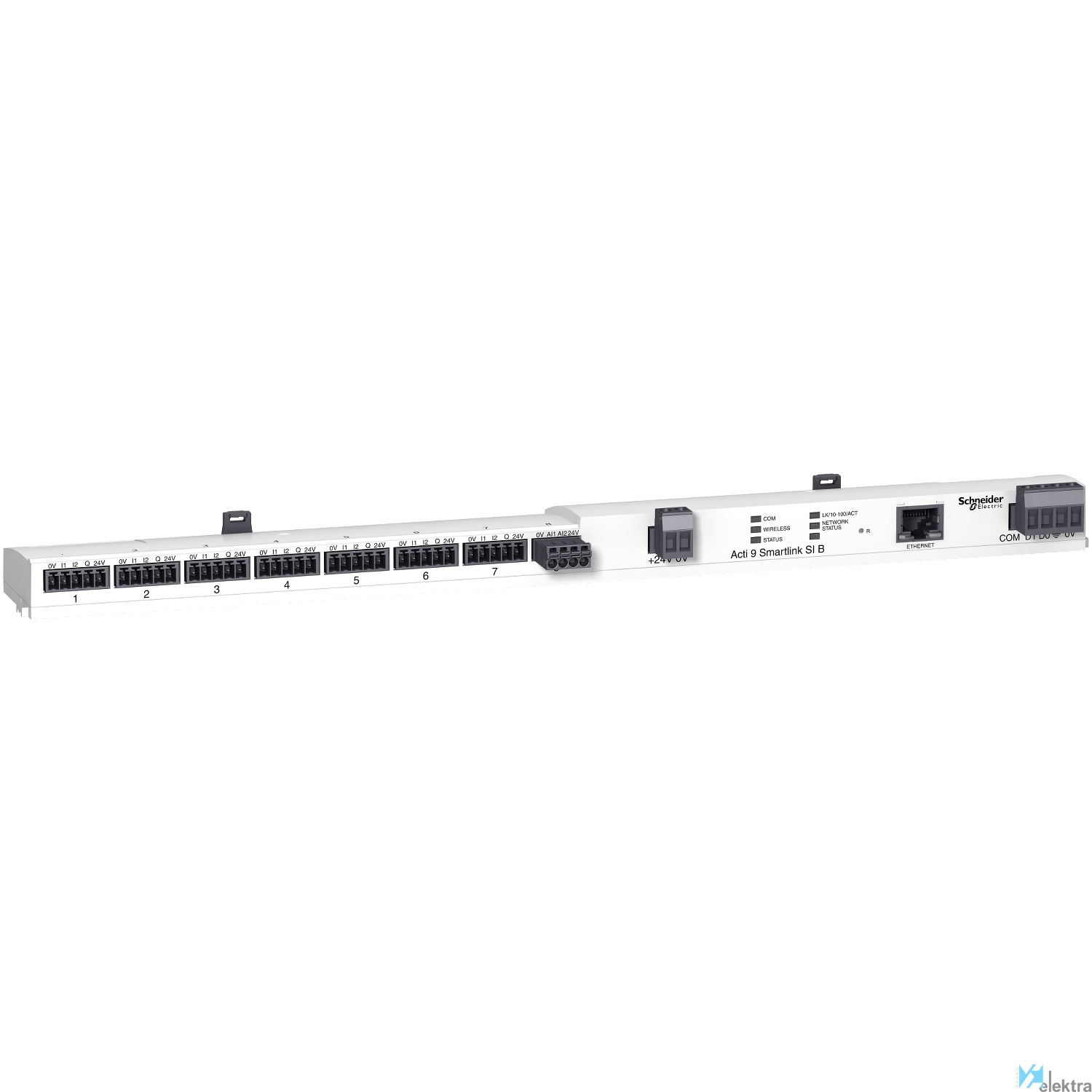

SCHNEIDER A9XMZA08 Smartlink Ethernet (PowerTag)

Smartlink Ethernet (PowerTag)

Este Acti 9 Smartlink SI B es un módulo de comunicación inteligente Modbus Master TCP/IP e inalámbrico con 7 canales y 1 entrada analógica. Se comunica con los auxiliares iACT24 para contactores iCT, iATL24 para relés de impulso iTL, iOF+SD24 para iC60, iID, ARA, RCA e iSW-NA. Puede controlar hasta 8 dispositivos Acti 9 SmartLink ModBus u otros esclavos ModBus conectados mediante el conector RS485 Modbus. Se utiliza para transferir datos de dispositivos Acti 9 a un PLC o sistema de supervisión de red gracias al conector Ethernet RJ45. También se comunica con OF+SD24 para C60, C120, DPN, ID y C60H-DC, Ti24 para RCA iC60 y Reflex iC60. Puede asociar hasta 20 sensores de energía PowerTag con comunicación de radiofrecuencia. Se suministra con 1 conector de alimentación de 24 V CC y 2 pernos para el montaje en Linergy FM80. El enlace es Ethernet 10/100MB. La velocidad de transferencia puede adaptarse automáticamente de 9.600 a 19200 baudios. El rango de direccionamiento Modbus es de 1 a 247. Es un tipo de conector de 4 pins de bus. Se trata de una conexión enchufable. La longitud máxima del bus es de 1000m. La longitud máxima del cable es de 30m. La fuente de alimentación de tensión es de 24 V CC +/- 10%. La corriente de entrada máxima es 1,5 A. La corriente de irrupción máxima es de 3 A. El grado de protección es IP20. El grado de contaminación es 3. Cumple con la directiva RoHS. La duración del almacenamiento de memoria es de 10 año. Las dimensiones son (An.) 359 mm x (Alt.) 23 mm x (Prof.) 42 mm. El peso es de 180g. La temperatura de funcionamiento es de -25 °C a 60°C y sólo +50°C si el montaje es vertical. La temperatura de almacenamiento es de -40°C a 80°C. Este producto cumple la norma IEC/EN 61131-2.

Características básicas

Objeto Smartlink

Tensión 24 V

Humedad relativa de trabajo 93 %

Grado de contaminación 3

Color básico Blanco

Tropicalización 2

Corriente nominal 1.5 A

Grado de protección IP20

Temperatura de almacenaje -40.00 ~ 85.00 °C

Color Blanco

Resistencia al choque SI

Resistencia a vibraciones SI

Altitud de trabajo 0.00 ~ 2000.00 m

Conformidad con RoHS SI

Temperatura de trabajo -25.00 ~ 60.00 °C

Tipo de salida Fuente de intensidad lógica 24 V DC 100 mA

Características detalladas

Soporta el protocolo SERCOS No

Entrada analógica, termómetro de resistencia No

Entradas analógicas configurables Sí

Entrada analógica, termopar No

Entrada analógica, resistencia Sí

Salidas analógicas configurables No

SIL según IEC 61508 Ninguno

Con interfaz óptica No

Entradas digitales configurables Sí

Componente del sistema Sí

Señal analógica de entrada configurable Sí

Número de interfaces HW sin cables 1

Salidas digitales configurables Sí

Nivel de rendimiento según EN ISO 13849-1 Ninguno

Tensión de entrada permitida 19.2 ~28.8 V

Estándar de radio GPRS No

Tipo de corriente (entrada) CC

Altura 23 mm

Conexión de bus de campo posible a través de un acoplador de bus separado No

Soporta el protocolo de seguridad INTERBUS No

Anchura 359 mm

Soporta el protocolo AS-Interface Safety at Work No

Categoría de protección contra explosiones para polvo Ninguno

Estándar de radio GSM No

Estándar de radio UMTS No

Profundidad 40 mm

Categoría de protección contra explosiones para gas Ninguno

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Protección contra cortocircuitos, salidas digitales disponibles Sí

Corriente de entrada en la señal 1 2.5 mA

Ejecución de la conexión eléctrica Conexión enchufable

Soporta el protocolo SafetyBUS p No

Tipo de tensión de alimentación CC

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Tipo de salida digital Otros

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Estándar inalámbrico Bluetooth No

Equipos asociados (Ex ia) No

Soporta el protocolo PROFIBUS No

Estándar de radio WLAN 802.11 No

Instalación frontal posible No

Soporta el protocolo TCP/IP Sí

Soporta protocolo KNX No

Equipos asociados (Ex ib) No

Grado de protección (IP) IP20

Soporta el protocolo CAN No

Soporta el protocolo INTERBUS No

Tipo de corriente de salida CC

Maestro de enlace E/S No

Entrada analógica, corriente Sí

Soporta el protocolo DeviceNet No

Montaje en carril posible No

Soporta el protocolo Modbus Sí

Número de salidas digitales 7

Apto para funciones de seguridad No

Soporta el protocolo de autopista de datos No

Número de entradas digitales 14

Resolución de las entradas analógicas 12 Bit

Tensión de alimentación CC 24 ~24 V

Número de entradas analógicas 2

Corriente de salida en la salida digital 0.1 A

Montaje en rack posible No

Soporta el protocolo LON No

Tensión de salida en la salida digital 24 ~24 V

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible Sí

Entrada analógica, tensión Sí

Número de interfaces HW RS485 1

Número de interfaces HW Ethernet industrial 1

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,37 x 0,06 x 0,03 (m)
Volumen: 0,00 m3
Peso: 0,32 kg

Embalaje 2

Cantidad mínima embalaje: 32
Cantidad máxima embalaje: 32
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 10,22 kg
