Grupo Elektra : 0632461 SCHNEIDER ATV320D11S6C ATV320C 11kW 575V trifas.

GAMA: Altivar Machine ATV320

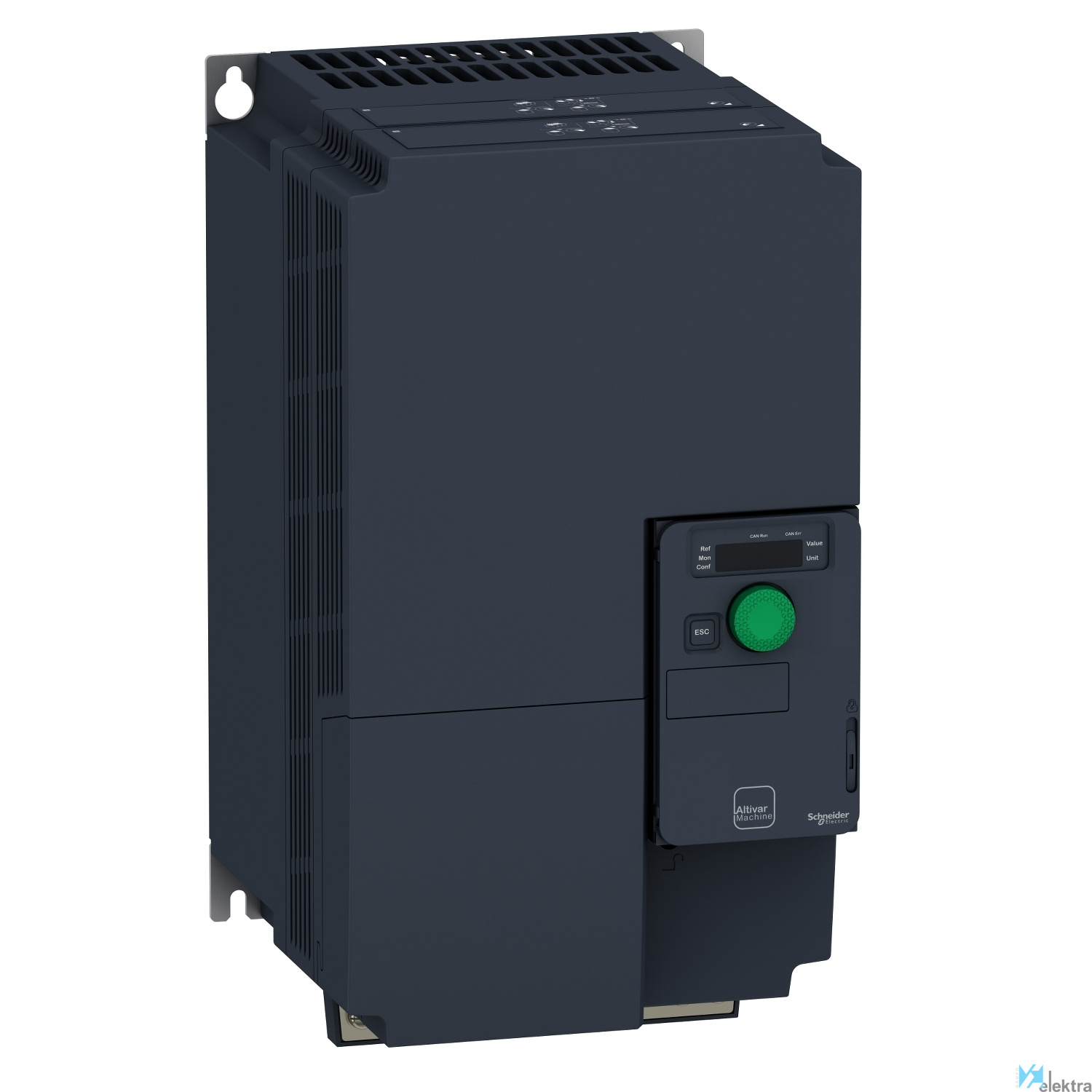

SCHNEIDER ATV320D11S6C ATV320C 11kW 575V trifas.

Variador de velocidad ATV320-11kW-600V-3fase-compact

Variador de velocidad ATV320C 11kw 600V trifasico compacto

Características básicas

Objeto Variador

Tensión 525.00 ~ 600.00 V

Tipo de salida analógica Corriente configurable por software (AQ1), estado 1 0...20 mA, frecuencia de cambio 800 Ohm, impedan

Nivel sonoro 58 dB

Normas EN/IEC 61800-3 EN/IEC 61800-5-1 EN 55011 classe A grupo 1 EN 61800-3 entorno 2 categoría C2 EN 61800

Humedad relativa de trabajo 5.00 ~ 95.00 %

Tipo de entrada analógica Tensión (AI1), estado 1 0...10 V CC, frecuencia de cambio 30000 Ohm

Resistencia al aislamiento 1 MOhm

Grado de contaminación 2

Tipo de conector 1 RJ45for Modbus/CANopen en cara frontal

Nº de fases 3 fases

Grado de protección IP20

Nº de direcciones 1...247 para código de fecha de fabricación Modbus 1...127 para CANopen

Frecuencia 50.00 ~ 60.00 Hz

Resistencia al choque 15 gn durante 11 ms de acuerdo con EN/IEC 60068-2-27

Resistencia a vibraciones 1 gn (f = 13...200 Hz) de acuerdo con EN/IEC 60068-2-6 1,5 mm pico a pico (f = 2...13 Hz) de acuerdo

Aislamiento Aislamiento galvánico entre terminales de alimentación y control

Certificaciones CSA NOM 117 UL RCM EAC

Potencia de motor 11 kW para carga pesada

Conformidad con RoHS SI

Marcado CE SI

Temperatura de trabajo -10.00 ~ 50.00 °C

Características detalladas

Soporta el protocolo SERCOS No

Número de interfaces HW Otras 1

Tipo de convertidor Convertidor U

Con interfaz óptica No

Tensión de red 525 ~600 V

Frecuencia máxima de salida 599 Hz

Altura 330 mm

Soporta el protocolo de seguridad INTERBUS No

Frecuencia de la red 50/60 Hz

Anchura 180 mm

Con unidad de control Sí

Con conexión a PC Sí

Soporta el protocolo AS-Interface Safety at W No

Número de fases de entrada 3

Profundidad 198 mm

Potencia cuadrática máxima entregada. Carga a 11 kW

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP Sí

Soporta el protocolo Foundation Fieldbus No

Potencia de salida máxima en carga lineal a t 11 kW

Número de salidas de fase 3

Soporta el protocolo SafetyBUS p No

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO Sí

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Tolerancia de tensión de red simétrica relati 10 %

Soporta el protocolo PROFIBUS Sí

Tolerancia de frecuencia de potencia simétric 5 %

Soporta el protocolo TCP/IP Sí

Uso permitido en zonas residenciales y comerc No

Soporta protocolo KNX No

Grado de protección (IP) IP20

Soporta el protocolo CAN Sí

Soporta el protocolo INTERBUS No

Resistencia de frenado integrada Sí

Uso en el sector industrial permitido Sí

Soporta protocolo para BACnet No

Soporta el protocolo DeviceNet Sí

Número de salidas digitales 1

Soporta el protocolo Modbus Sí

Soporta el protocolo de autopista de datos No

Número de entradas digitales 6

Número de salidas analógicas 1

Operación de 4 cuadrantes posible Sí

Número de entradas analógicas 3

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus Sí

Soporta el protocolo SUCONET No

Número de interfaces HW RS485 1

Corriente de salida nominal I2N 17 A

Grado de protección (NEMA) 1

Tensión de salida máx. 600 V

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,26 x 0,43 x 0,23 (m)
Volumen: 0,03 m3
Peso: 7,16 kg

Embalaje 2

Cantidad mínima embalaje: 6
Cantidad máxima embalaje: 6
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 55,98 kg

Accesorio

Cód. 0640333

SCHNEIDER ELECTRIC

SCHNEIDER VW3A9533 Kit de Conformidad CEM ATV320

Entrega a consultar

85,08€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597223

SCHNEIDER ELECTRIC

SCHNEIDER VW3A7732 ATVP resis.fren.28ohms/0,3kW

Entrega a consultar

224,48€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Recambio

Cód. 0573332

SCHNEIDER ELECTRIC

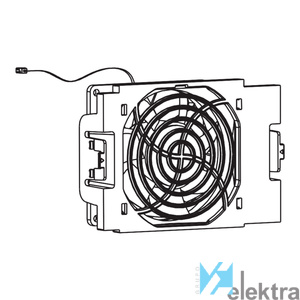

SCHNEIDER VZ3V32D100 Ventilador ATV32 talla D 24Vc

Entrega a consultar

CONSULTAR

Ver Producto

Entrega a consultar

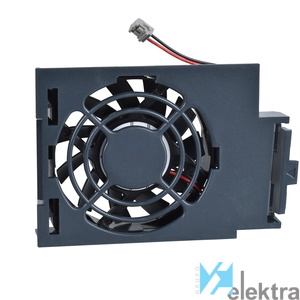

Recambio
